本文由佛山市榮山中學的趙粵平老師供稿


學習目標：


1.熟練使用草圖相關繪制工具

2.學會使用“旋轉”命令構造三維實體的方法

4.學會使用“浮雕”貼圖功能

3.學會使用“扭曲”命令修改實體



在這一節里，我們學習旋轉類實體的設計方式，通過這種方法，我們能將一個封閉的二維草圖，沿著指定的軸進行旋轉，進而生成三維實體，下面我們學習如何用這種方法設計出一個漂亮的花瓶。


一、設計過程


1.畫出花瓶整體輪廓

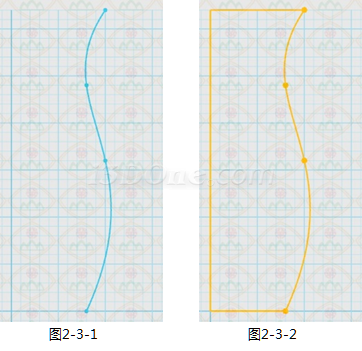

在“草圖繪制”中選擇“通過點繪制曲線”，可以通過輸入坐標來確定四個拐點（也可以通過鼠標點擊）：（40, 0）、（50, 80）、（40, 120）、（50, 160），按鼠標中鍵確定，得到如圖2-3-1所示曲線；利用“直線”，將曲線連接成如圖2-3-2所示封閉圖形。

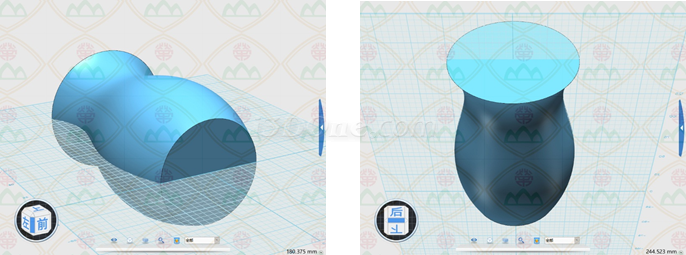

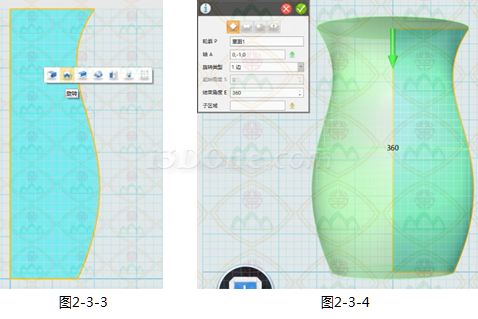

2.確定之后，退出草圖編輯模式，選中花瓶輪廓，在快捷菜單中選擇“旋轉”04-02.jpg（如圖2-3-3），按圖2-3-4的設置作出花瓶整體輪廓（如圖2-3-5）。





圖2-3-5

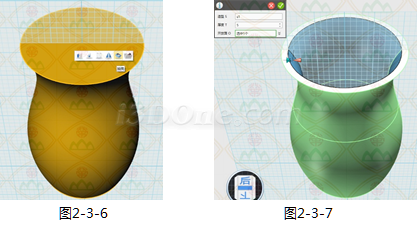

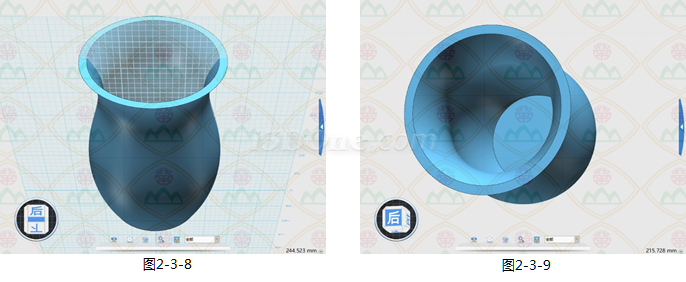

3.現在做出來的是一個“實心”的花瓶，需要把它“挖空”。選中整個花瓶，在快捷菜單中選擇“抽殼”（如圖2-3-6）；厚度為“5”，開放面選中上表面（如圖2-3-7），即可得到所要花瓶（如圖2-3-8）。為方便觀察，通過“顯示/隱藏”中的“隱藏網格”來“刪除”網格（如圖2-3-9）。







4.裝飾瓶身，給花瓶身貼上圖片


在“特殊功能”中選擇“浮雕”05-04.jpg，在“面”中選擇花瓶的外表面，“最大偏移”為“0”。負數，向?qū)嶓w內部凹陷；正數，向?qū)嶓w外部凸出；0，實體表面。

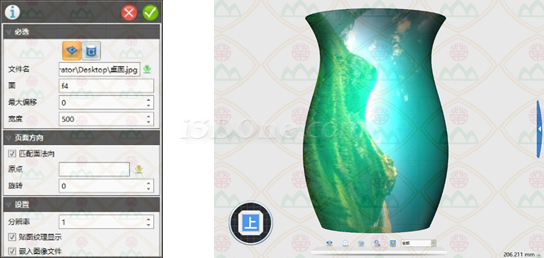

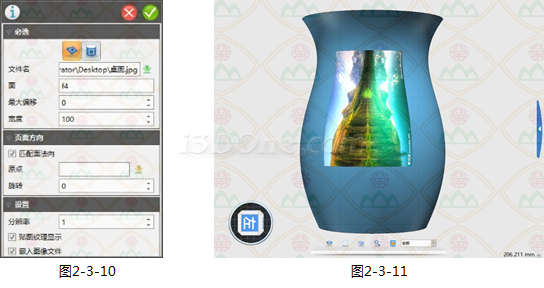

適當調整“寬度”值（如圖2-3-10），數值太小，就無法貼滿整個瓶身（如圖2-3-11），數值太大，又無法顯示整張圖片（如圖2-3-12）。





圖2-3-12



原點留空，則是以瓶身側面中心為貼圖的中心點。

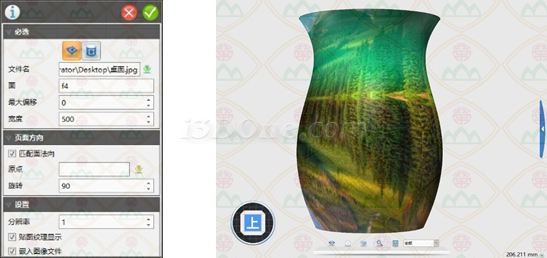

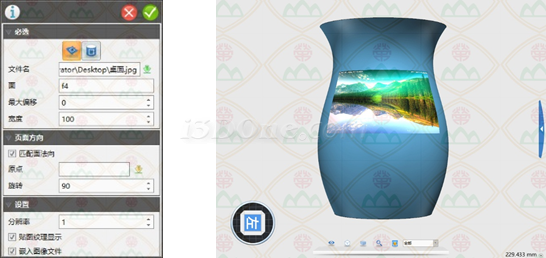

根據情況，是否需要將圖片“旋轉”一個角度（如圖2-3-13）。



圖2-3-13


“分辨率”為“1”，勾選“貼圖紋理顯示”和“嵌入圖像文件”（如圖2-3-14）。




圖2-3-14


5.扭曲花瓶瓶身

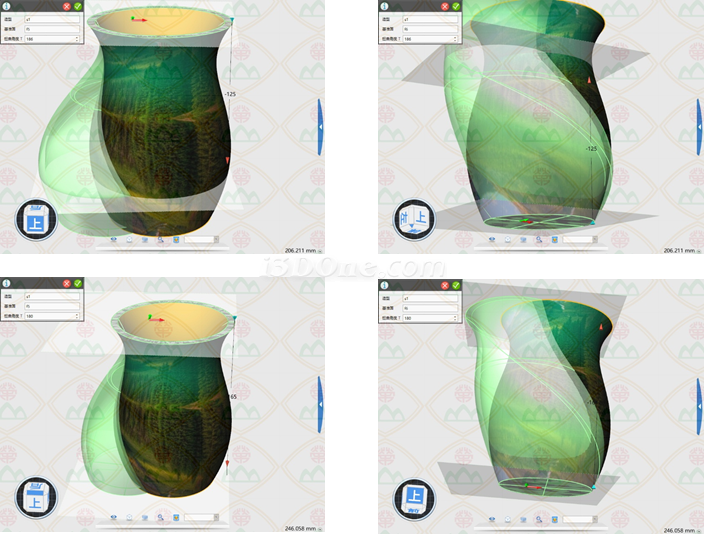

在“特殊功能”中選擇“扭曲”05-02.jpg，“造型”選擇整個花瓶，“基準面”可選上表面，也可選下底面，適當調整扭曲的范圍（即哪些部分進行扭曲）和“扭曲角度”，設置如圖2-3-15所示。




圖2-3-15

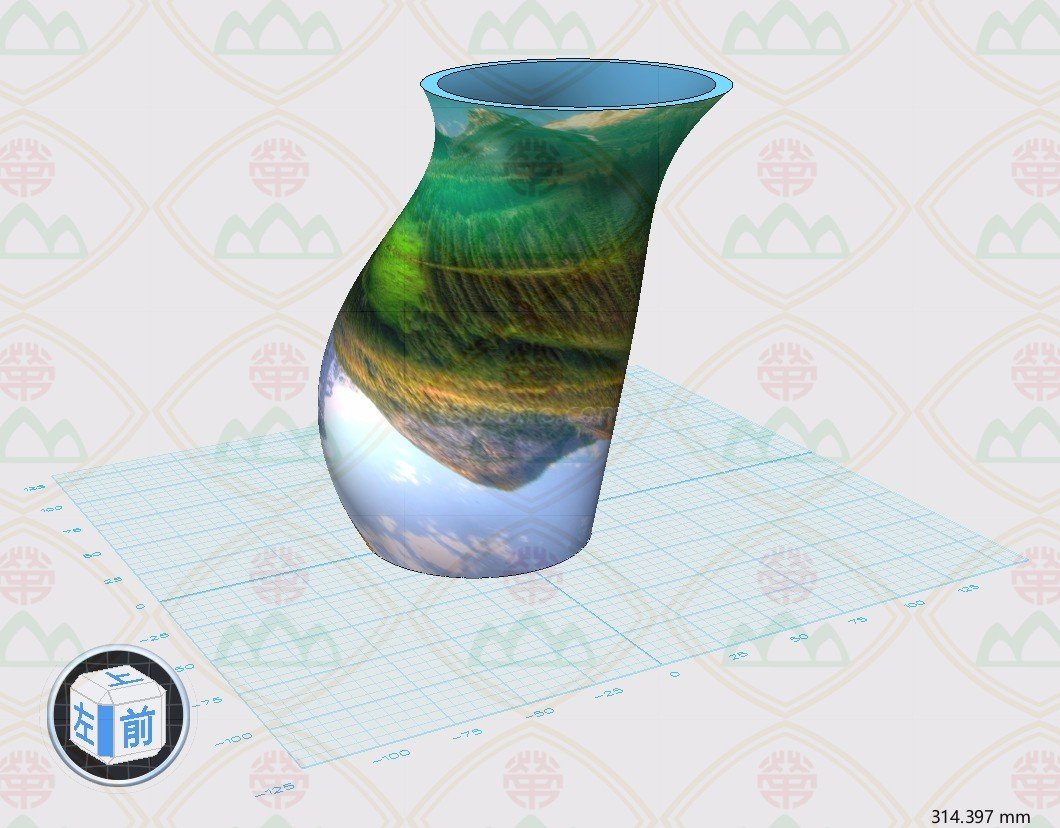

確定之后就可得到最終的花瓶模型，如圖2-3-16。



圖2-3-16


二、小拓展


像酒杯、礦泉水瓶等旋轉體都可以使用本節花瓶的方法進行制作，同學們可以使用旋轉這種方法試著設計這些作品。




點擊下載本課程成品模型


點擊查看趙粵平老師更多精彩作品
