艾倫·巴特是阿根廷首都布宜諾斯艾利斯自治市國家科技大學（UTN）機械工程專業的一名學生。他對3D建模充滿熱情，同時也喜歡研究達·芬奇的武裝裝甲車手稿——這被稱為“最早的現代坦克原型”。最近艾倫成功地應用中望3D還原手稿中的裝甲車模型，并希望與我們分享他與中望3D的故事，下面來自他的自述：



初見：課堂上對中望3D的深刻初印象

我叫艾倫·巴特，來自阿根廷首都布宜諾斯艾利斯市，目前就讀于國家科技大學機械工程專業。

所以自然的，我與中望3D的初次相遇是在課堂上，當時我們的3D設計教學老師向大家介紹了三維CAD/CAM一體化軟件——中望3D。必須說明的是，我初見它就印象深刻。因為與其他參數化3D設計軟件不同，中望3D看起來更直觀、易用，并且還增強了許多功能，更別提它是目前市面上價格難得實惠的CAD產品。如果我有自己的公司，肯定會首選中望3D軟件作為全公司的CAD/CAM一體化解決方案。

我打小就想當一名發明家，雖然知道走這條路會很艱難……但幸運的是，當下有很多現代科技工具供我們使用，助力我完成從發明、設計到加工的全過程。而中望3D軟件，著實是我用過最先進和最出色的工具之一！


初試：從模糊的概念探索到生動的模型設計

這次，我想與你們分享一個了不起的設計——它就是達·芬奇的武裝裝甲車。（該手稿由“文藝復興三杰”之一的列奧納多·達·芬奇構思，這種狀似 “飛碟”的圓錐體武裝裝甲車被認為是現代坦克的原型。它擁有用木板覆蓋及金屬板加固的堅硬外殼，裝備圍繞全身的整圈大炮。龐大的體積及武器裝備足以恐嚇敵人，兼具安全性和攻擊性于一體……盡管它在15世紀從未實際制作使用過。）

在探索頻道的流行紀錄片《達·芬奇發明大破解》（Doing DaVinci）首集播出后，我深受啟發鼓舞，并在上述提到的3D設計課堂期末作業中，應用中望3D軟件重現了達·芬奇的裝甲車模型。

1. 模型骨架

-首先，我繪制了模型的底座框架：

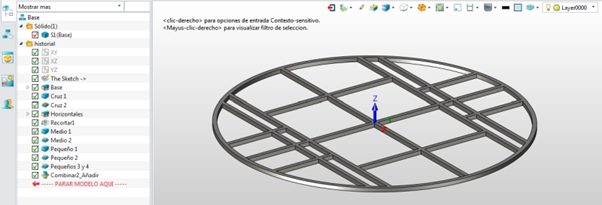

圖1.艾倫繪制的模型底座框架

-然后分別繪制上、下部框架結構：

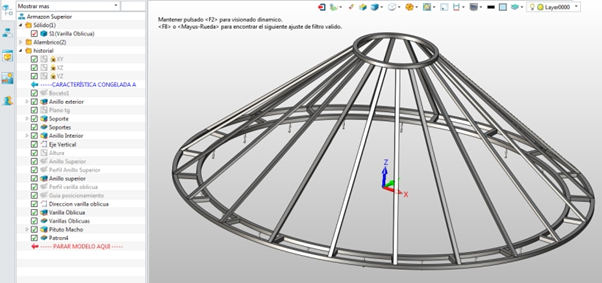

圖2.艾倫繪制的模型上部框架

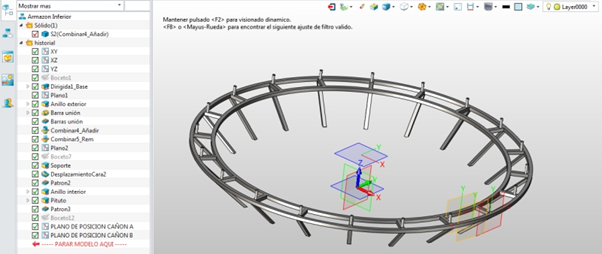

圖3. 艾倫繪制的模型下部框架

-最后，我將它們?nèi)哐b配在一起，并檢查測試骨架是否完整，有無設計缺陷。

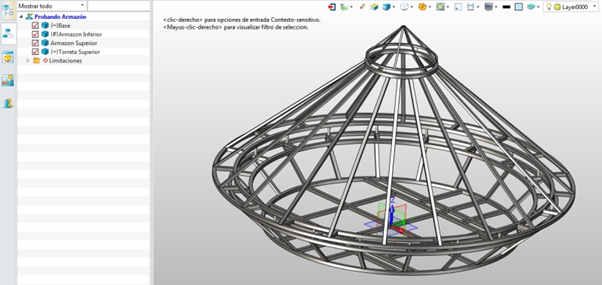

圖4.艾倫裝配的模型完整骨架


2. 模型傳輸運動系統

模型骨架完成后，我制作了由輪子、曲軸、籠形齒輪、軸承和一些支架組成的傳輸運動系統。

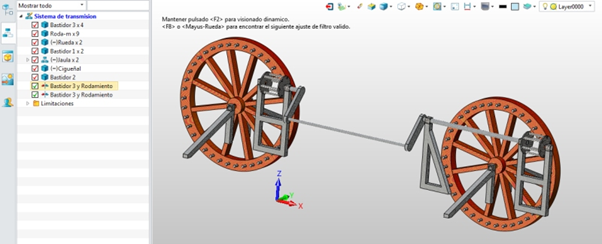

圖5.艾倫制作的模型傳輸運動系統


3. 模型武器：大炮

這是我尤為喜歡的一個部分——大炮！這個模型融入了我作為小小工程設計師的大膽想法與自由創作，圓了我的“機械大炮”夢。

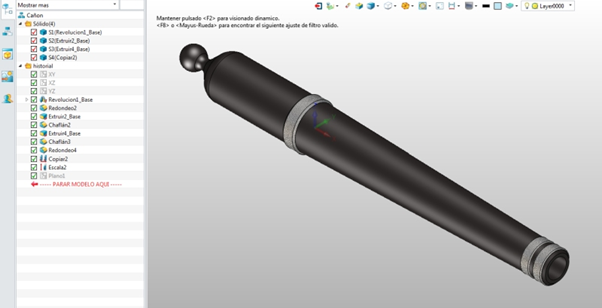

圖6.艾倫設計的模型大炮


4. 模型外部

接下來就到了很難處理的部分：我必須在中望3D里，復刻手稿中金屬板框架的確切形狀，以便后續安裝外部木板時部件的形狀大小能完美契合。

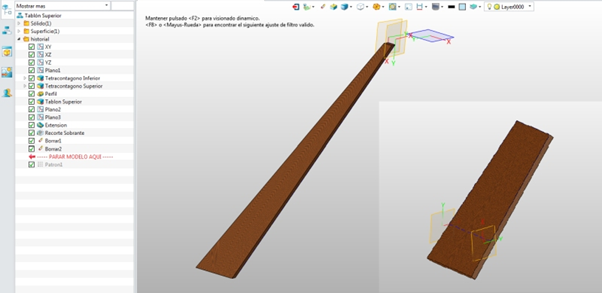

圖7.艾倫設計的模型木板


5. 模型裝配

最后，完成裝配的裝甲車模型就出爐了。模型內部如下：

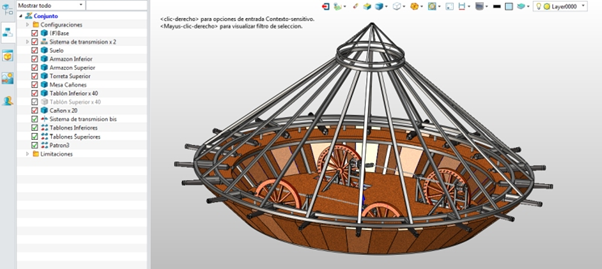

圖8.裝甲車模型的內部

再來看看最終的裝甲車模型外觀：

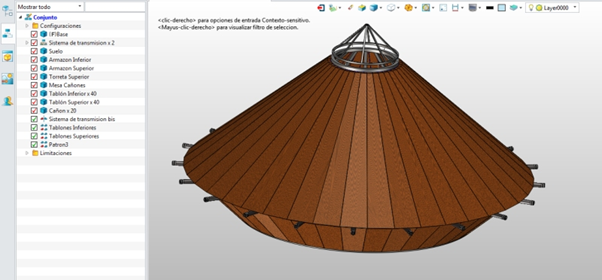

圖9.裝甲車模型的外觀

另外，我想與您分享這個裝甲車模型的爆炸圖：

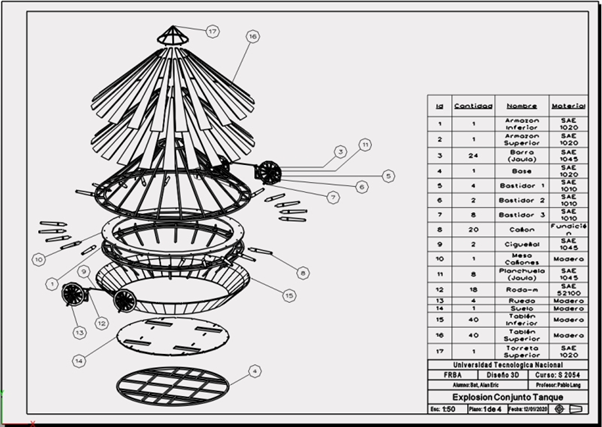

圖10.艾倫模型的爆炸圖

如您所見，裝甲車模型由 4個框架（底座、下部、上部和封頂）、2個曲軸、4個籠形齒輪（帶軸承）和一些支架組成，這些都是由不同的鋼鐵部件制成的。當然也有木頭制成的部分，即地板、4個輪子、炮臺和 40 塊上部木板和 40 塊下部木板。

俗話說：“沒有大炮就沒有坦克”，大炮是坦克最重要的武器組成部分。我圍繞這個裝甲車模型全身安裝了20個全由鑄鐵制成的大炮。難以想象在15世紀，達·芬奇所繪制的這個武裝裝甲車手稿如果能實際投入制作與使用，在當時會是多么強大的機器??！


相知：中望3D帶給我的樂趣生活與未來期望

以上可知，我在中望3D中使用最多的是建模功能、智能裝配設計和2D工程圖功能。這些高效便捷的功能讓我能輕松設計，重現現實的和想象中的物體。外加中望3D CAD/CAM一體化解決方案覆蓋產品設計開發全流程，我的模型也有機會以現實實體重現。

目前，我正和我的父親“徜徉”在帳篷設計制造的三維世界中。因為許多帳篷部件都是由鋁型材制成的，所以我也逐步開始了解中望3D中 “鈑金”功能模塊應用。

除了學習和專業工作，中望3D還成為我聊以消遣的好伙伴。因為我是《龍與地下城》（DND）桌游迷，我經常想在現實中還原游戲里面的場景跟物品，而中望3D一定程度上幫我實現了這個幻想。比如這是我用中望3D設計的DND “魔法望遠鏡”：

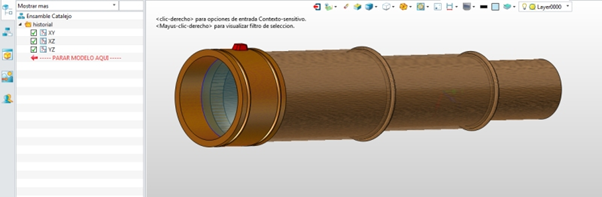

圖11.艾倫設計的 “魔法望遠鏡”

還有這是DND游戲中的“火炬手柄”模型：

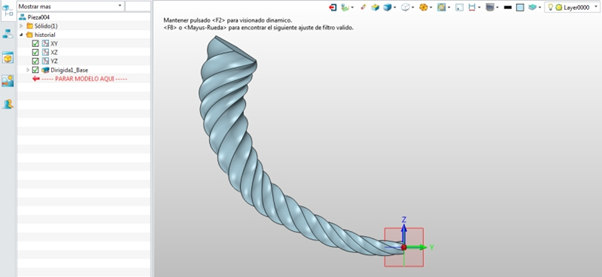

圖12.艾倫設計的“火炬手柄”

為了練習一些命令，我會用中望3D進行建模設計一些日常物品，甚至包括家里的地球儀：

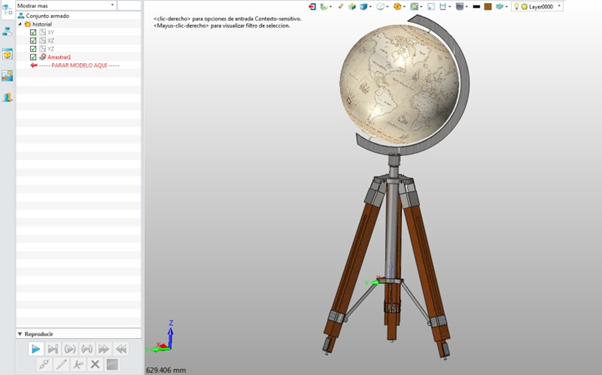

圖11.艾倫設計的地球儀模型

綜上，我對中望3D可謂好感滿滿，也飽含期待：我認為它是市面上最好的CAD軟件之一。正如我之前提到的，它使復雜晦澀的設計變得非常簡單直觀。

未來就我個人而言，我希望在三維渲染和動畫專業領域有所學習與實踐，所以特別建議中望3D能有與這方面相關的功能新增、工具更新， 在未來帶給我更多驚喜。


（以上圖片由艾倫·巴特個人提供）
