CAD提供了一整套尺寸標注的命令和實用程序，使繪圖者能夠遵守大多數學科的習慣用法。
1、標注術語

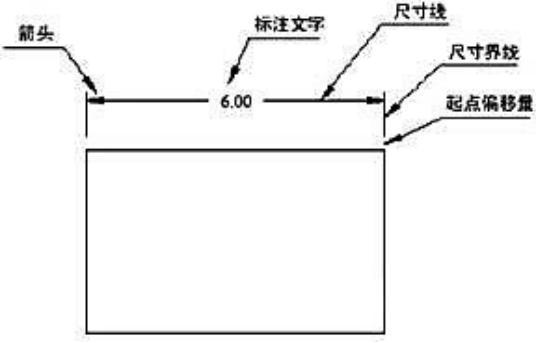

下面是組成CAD尺寸標注的不同部分的術語。下圖所示為一個典型的尺寸標注的不同組成元素。
2、關聯/非關聯尺寸標注
CAD中的尺寸標注，根據系統變量DIMASO的設置，可以繪制為具有關聯性或不具有關聯性。
·關聯性
如果要繪制具有關聯性的尺寸，必須將尺寸標注系統變量DIMASO的值設置為“開”，這樣組成尺寸標注的各個獨立部分，將會變成一個單一的關聯的尺寸標注。在這種情況下，如果要修改這個具有關聯性的尺寸標注，只要選擇了其中的任何一個標注元素，那么這個尺寸標注的所有組成元素都將亮顯，并且所有標注元素都會被修改。這與對待塊參照中的對象十分相似。除了原來的可見部分外， CAD還將在標注對象的測量點上繪制點對象。這樣，如果對矩形的寬標注了關聯性的尺寸，那么，拉伸該矩形時，標注尺寸也同時被拉伸，并且標注文字將根據拉伸長度的變化而改變。
·非關聯性
如果要繪制具有非關聯性的尺寸，須將尺寸標注系統變量DIMASO的值設置為“關”，這樣組成標注尺寸的各標注元素就是相互獨立的對象。如果要修改其中的一個標注元素，那么也只有這一個元素被修改。
3、尺寸標注命令
在CAD中，調用尺寸標注命令有三種常用的方法，下面就以DIMA-LIGNED命令為例，說明如何調用尺寸標注命令：
在“命令：”提示下，輸入DIMALIGNED（或者其他的尺寸標注命令）。
從“標注”工具欄中，選擇“對齊標注”圖標。
從“標注”下拉菜單中，選擇“對齊”命令。
線性標注：?DIMLINEAR命令
對齊標注：DIMALIGNED命令
坐標標注：DIMORDINAT E命令
半徑標注：DIMRADIUS命令
直徑標注：DIMDIAMETER命令
角度標注：DIMANGULAR命令
基線標注：DIMBASELINE命令
連續標注：DIMCONTINUE命令
快速標注：QDIM命令
引線與快速引線:LEADER、QLEADER命令
繪制圓心標記：DIMCEnter命令
傾斜標注：dimedit
4、編輯標注文字
在CAD中，可以用修改命令和夾點編輯方式編輯所標注的尺寸。此外，CAD還提供了另外兩個專門用于編輯標注文字對象的修改命令， DIMEDIT和DIMTEDIT。
5、標注樣式
每次在繪制尺寸標注時，都使用當時正在起作用的標注系統變量的設置。尺寸標注系變量的設置可以作為標注樣式保存各自的設置，并給它們命名以便在以后使用時調用它們。有些標注系統變量對每一個尺寸標注都起作用。例如，每次在繪制尺寸標注時，標注系統變量DIMSCALE的設定值會影響每一個標注尺寸。但是，標注系統變量DIMDLI控制基線標注中尺寸線的間距，只有在繪制基線尺寸標注時該變量才起作用。不管怎樣，當創建并命名一個標注樣式后，所有尺寸標注系統變量（除了DIMASO和DIMSHO），不管它們是否起作用，都會被記錄在標注樣式中。標注系統變量DIMASO和DIMSHO的設置值將被保存在圖形中而與標注樣式分開。

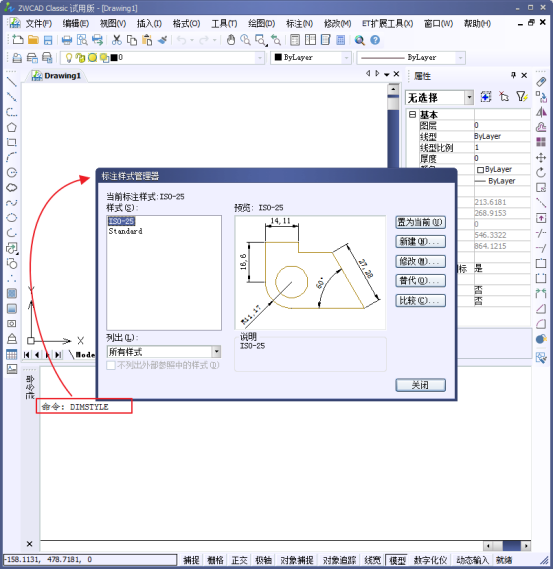

“標注樣式管理器”對話框：DIMSTYLE命令
