在上篇的塑膠椅實例教程文章中，我們向大家介紹了使用三維CAD軟件中望3D進行塑膠椅凳面的設計操作，其中，我們大量運用到了曲面功能，充分體驗到中望3D曲面建模功能的靈活和高效。在下篇的教程中，我們繼續為大家講解塑膠椅凳腳的具體建模操作，相信經過學習，大家對中望3D的建模功能會有更加深入的了解和體驗。

下面，我們來看看凳腳的具體設計步驟。

第一步：點創建

XY工作平面偏移-230創建一個新的輔助工作平面，如圖1所示。


圖1 創建新輔助工作平面

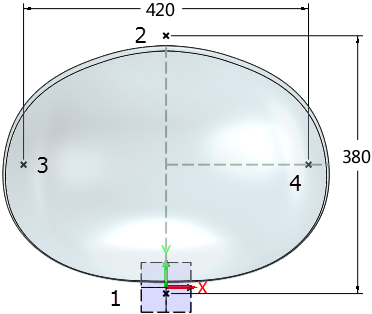

在新工作平面上創建4個可見點，接下來以下圖2中出現的數字順序，進行凳腳的建模。


圖2 創建可見點

第二步：四凳腳創建

1、凳腳1。

在圖2的點1位置創建半徑為8mm的球體，如圖3所示。


圖3 球體創建

把上面創建的工作平面進行偏移6mm，隱藏上一步工作平面，如圖4所示。


圖4 偏移工作平面

用圖4的工作平面切除球體上表面，如圖5所示。


圖5 切除球體表面

旋轉球體沿YZ工作平面-20°度，旋轉基點為繪制球體的草圖點，如圖6所示。


圖6 旋轉球體-20°

在球體的切割平面上繪制半徑為R10mm的圓形，如圖7所示。


圖7 繪制圓形

2、凳腳2。

在圖2中的點2位置創建半徑為8mm的球體，如圖8所示。


圖8 在點2創建球體

用切除凳腳1球體的工作平面切除點2球體上表面，如圖9所示。


圖9 切除點2球體表面

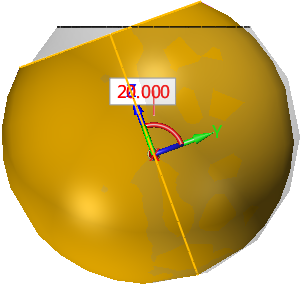

旋轉球體沿YZ工作平面20°，旋轉基點為繪制球體的草圖點，如圖10所示。


圖10 旋轉球體20°

在球體的切割平面上繪制半徑為R10mm的圓形，如圖11所示。


圖11 切割平面上繪制圓

3、凳腳3。

在圖2中的點3位置創建半徑為8mm的球體，如圖12所示。


圖12 點3創建球體

用切除凳腳1球體的工作平面切除點2球體上表面，如圖13所示。


圖13 切除點2球體上表面

旋轉球體沿YZ工作平面25°，旋轉基點為繪制球體的草圖點，如圖14所示。


圖14 旋轉球體25°

在球體的切割平面上繪制半徑為R10mm的圓形，如圖15所示。退出草圖后隱藏切割球體的工作平面。


圖15 圓形繪制

4、凳腳4。

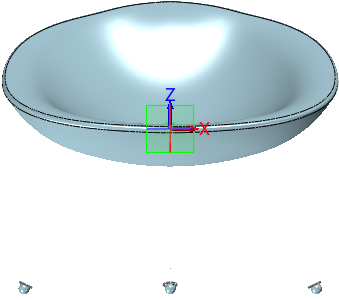

使用鏡像，把左側的球體和草圖沿YZ工作平面進行鏡像到右側，如圖16所示。


圖16 鏡像球體

5、凳腳建模。

使用拉伸命令把含有R10mm圓的草圖進行拉伸到凳面，和凳面進行布爾加運算，拔模角度為2°，如圖17所示。


圖17 拉伸圓草圖

繼續使用拉伸操作對另外三個含有R10mm圓的草圖進行拉伸，如圖18所示。


圖18 重復拉伸操作

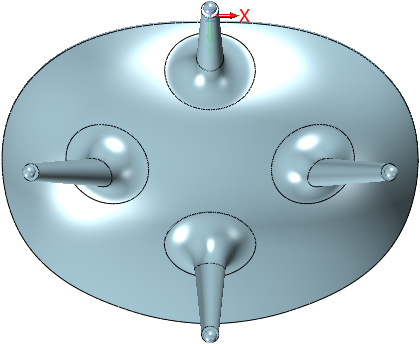

對底部凳腳和凳面相交處的邊緣進行R40mm的倒角，如圖19所示。


圖19 倒角

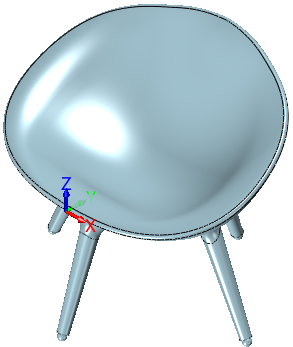

完成后的造型如圖20所示。


圖20 未上色造型

第三步：上色

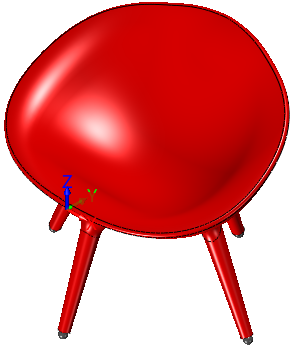

修改顏色，完成凳子造型，如圖21所示。


圖21 最終完成造型

完成上色操作后，我們就完成了整個塑膠凳的設計。通過這個實例教程的學習，相信大家對中望3D曲面、拉伸、鏡面等功能都有了進一步的了解，而熟練掌握這些功能的綜合運用，對設計師開展產品建模設計工作是有非常大的幫助的。中望3D，功能強大，易學易用，是設計師建模設計的高效選擇。
