我們?cè)谌粘＠L圖工作中，除了正常使用軟件提供的工具選項板之外，還可以根據工作需要進行自定義，把最常用的對象（如命令、Lisp工具、或圖形等）放置在自定義工具選項板里面，以供日常工作中隨時調取使用，提高繪圖效率。

以下以中望CAD為例，為大家具體介紹創建和設置自定義工具選項板的操作過程。

第1步：調出工具選項板?？捎每旖萱ICtrl+3調出工具選項板，或是在【工具】菜單下找到命令進行啟動。


圖1　【工具】菜單下的【工具選項板窗口】

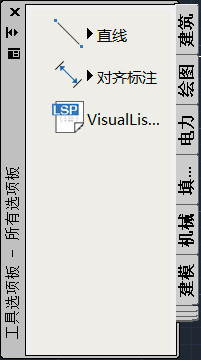

工具選項板打開后如下圖：


圖2　工具選項板界面

第2步：新建選項板。鼠標移動到工具選項板頁面右方標簽處，進入右鍵菜單的“新建選項板”，新建一個屬于你自己的工具選項板。


圖3　右鍵菜單的新建選項板

第3步：重命名選項板。在彈出的對話框里給選項板命名，可根據需要添加一個或多個工具選項板，用不同的名稱進行分類。


圖4　新建選項板

命名后可通過在標簽處右鍵菜單的“上移”和“下移”來調整該選項板的位置。


圖5　右鍵菜單的上移和下移選項

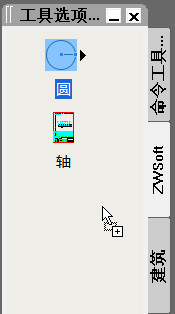

第4步：根據需要拖動最常用的對象到工具選項板?？蓪⒁韵氯我庖豁?xiàng)拖動到工具選項板：幾何對象（例如直線、圓和多段線）、標注、圖案填充、漸變填充、塊、外部參照或光柵圖像。


圖6　拖動工具到工具選項板

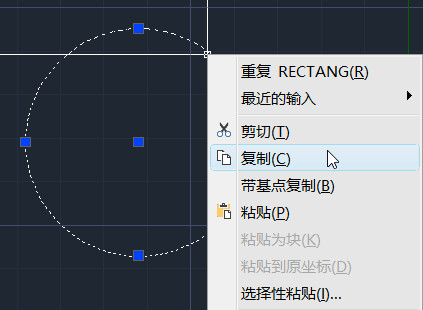

對于命令類型的自定義工具選項板制作，首先要運行一次該命令，如下圖運行了一個“繪制圓”的命令，隨意繪制一個圓后，拾取該圓進行“復制”。


圖7　繪制圓

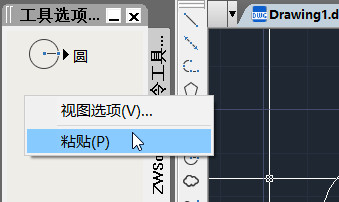

然后到工具選項板位置進行“粘貼”。


圖8　把圓粘貼到工具選項板中

那被運行的命令就被收錄到你所建立的工具選項板中去了。


圖9　運行命令被收錄到工具選項板

總結：工具選項板提供了一種用來組織、共享和放置塊、圖案填充及其他工具的有效方法，工具選項板還可以包含由第三方開發人員提供的自定義工具。通過自定義工具選項板，我們可以把最常用的對象進行分類，放置在最顯目的位置，以方便調用，達到提高工作效率的目的。
