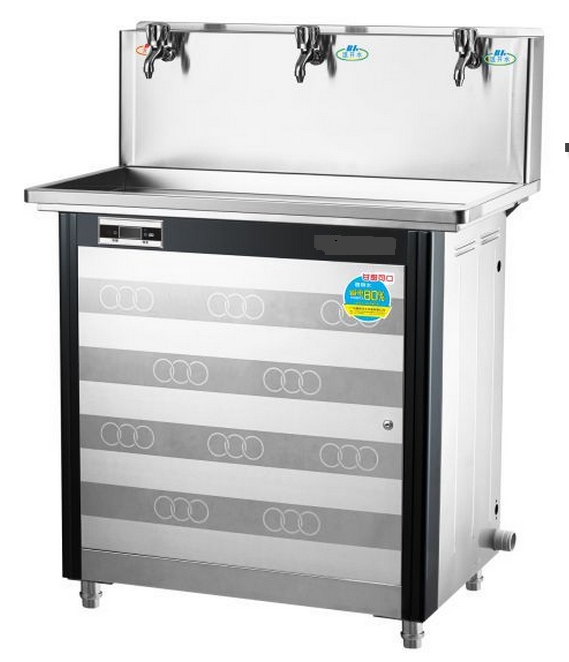

無論多么復雜的產品，都是通過一個個的零部件裝配而成的。飲水機是我們?nèi)粘Ｉ钪薪?jīng)常接觸到的飲水設備，如下圖的這個飲水機，是由水槽、水龍頭、面板、內部支撐結構、過濾加熱裝置等。接下來，我們一起來了解佛山的這家飲水設備企業是如何使用3D軟件完成這些零部件設計的。


1、水槽的設計


基本的建模過程如下：

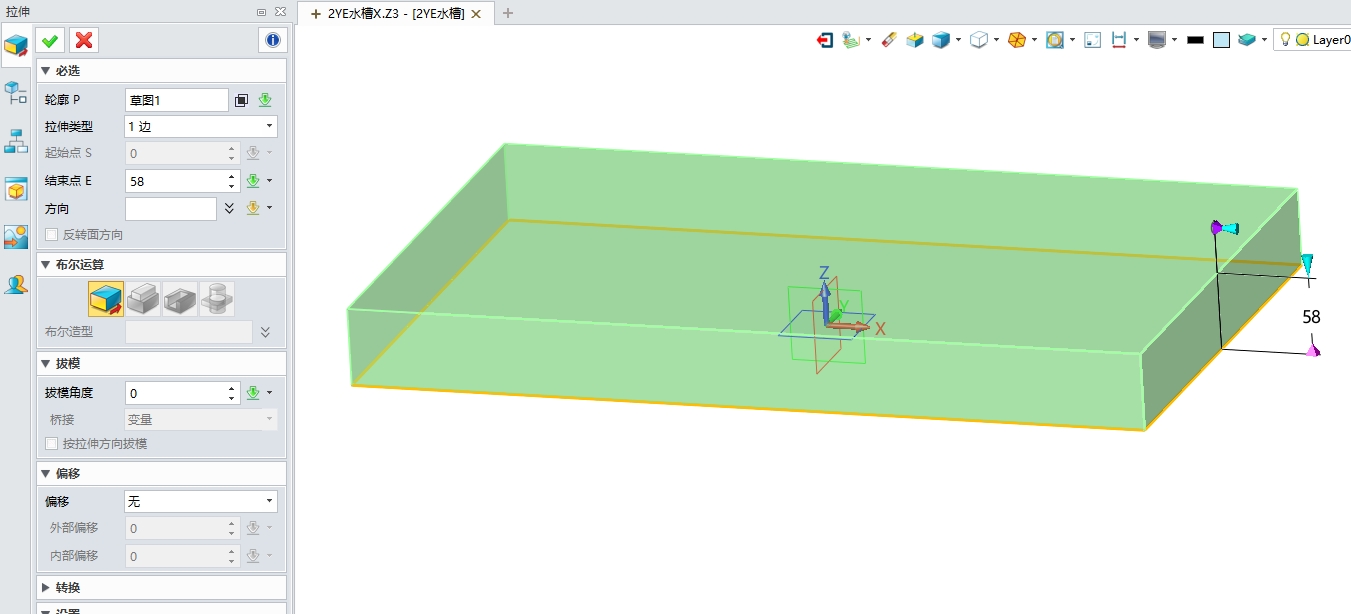

A．使用拉伸功能創建水槽基體

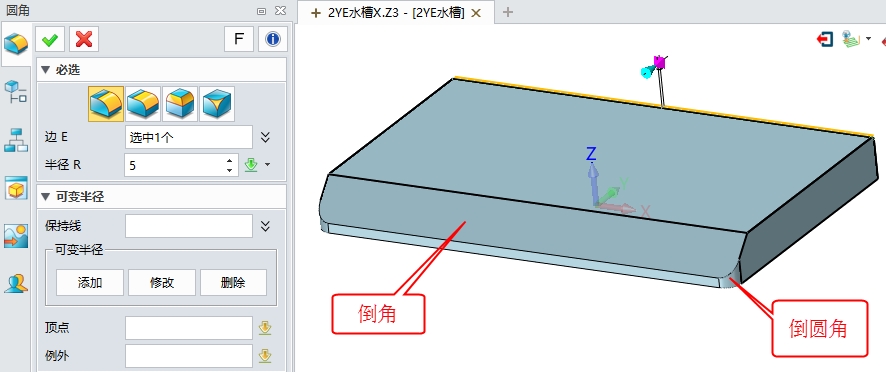

B．對四周的邊倒角及倒圓角

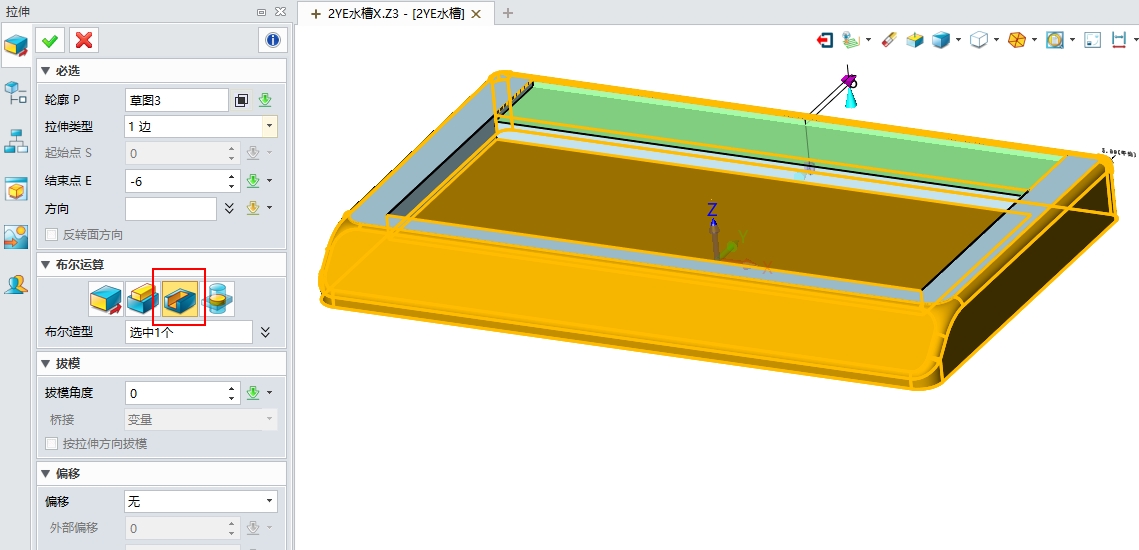

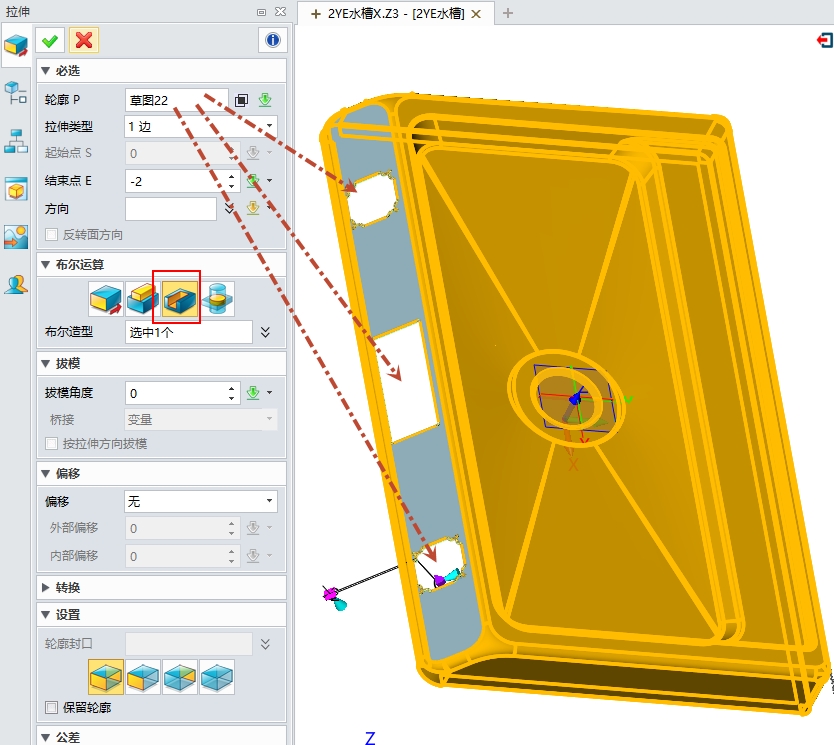

C．拉伸剪切出水槽位置，國內自主的中望3D在拉伸、旋轉等功能都集成了布爾運算功能方便我們做加減交運算。

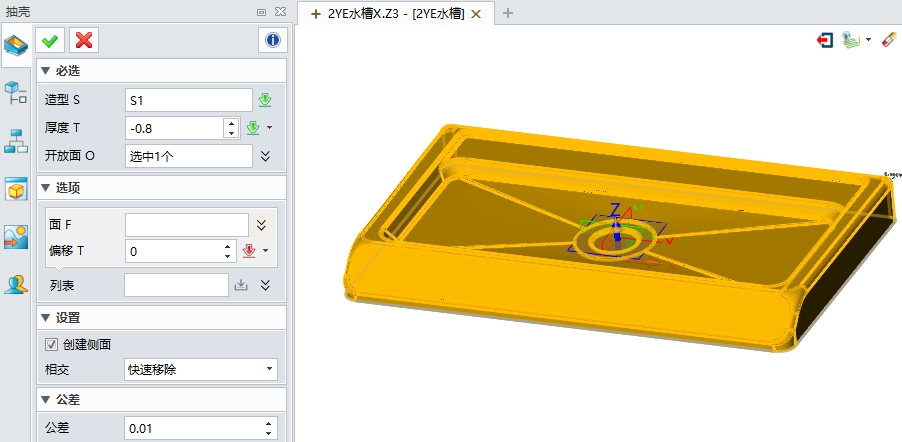

D．對水槽內部做拔模、倒圓角后就可以做抽殼操作了

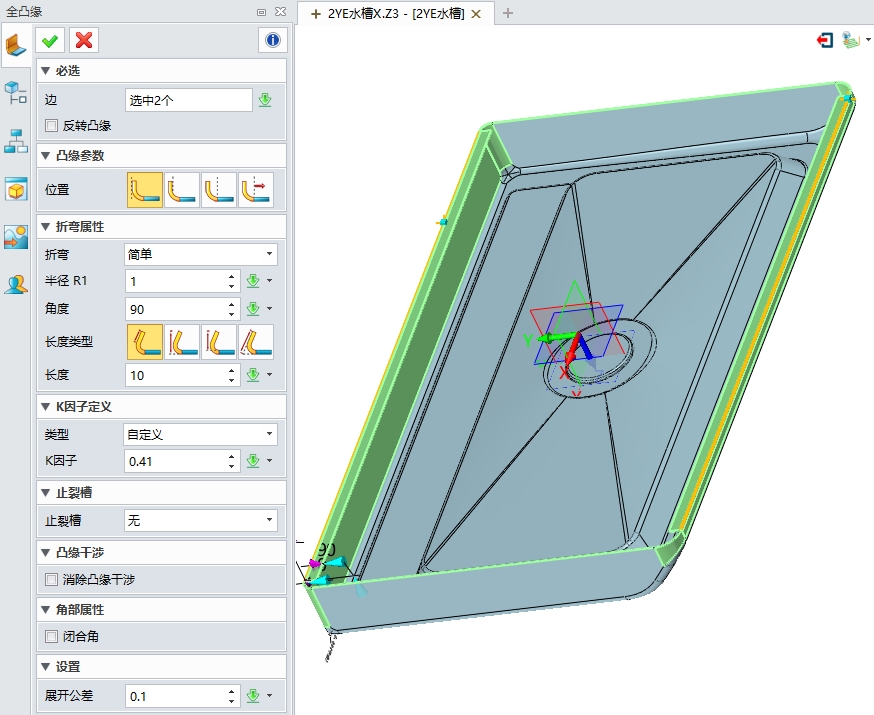

E．使用鈑金模塊的凸緣功能就可以創建底部的翻邊效果

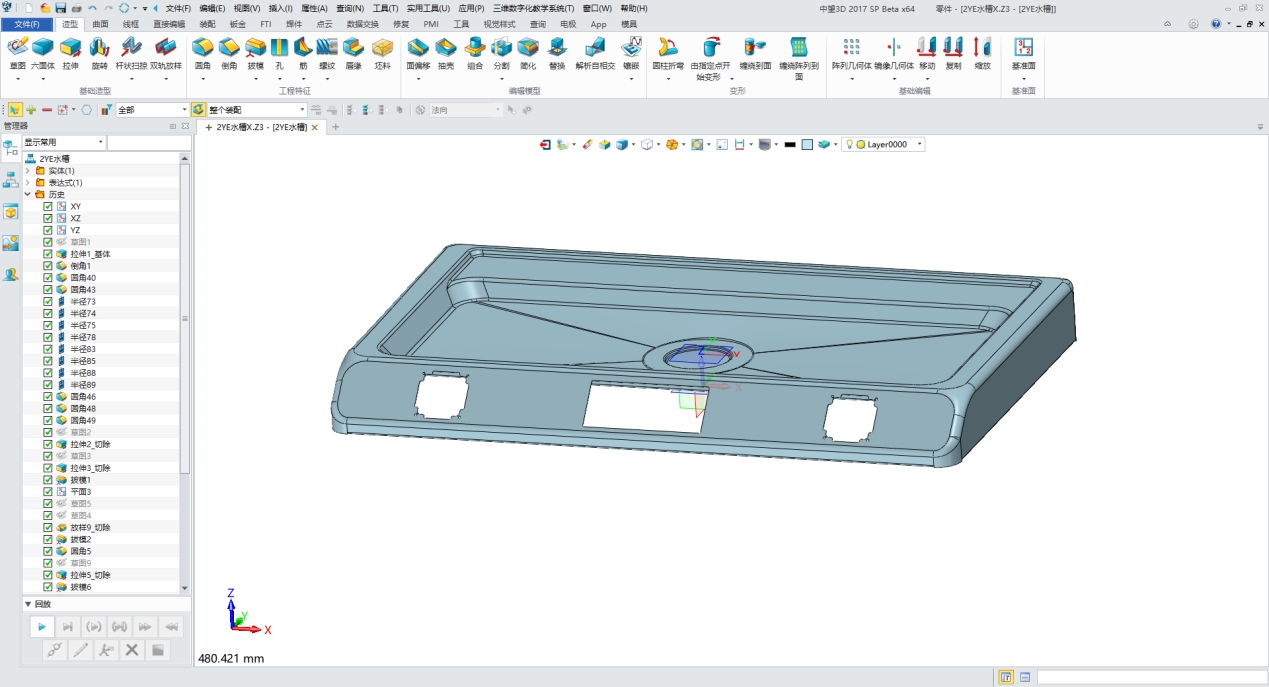

F．最后，拉伸剪切出面板安裝孔 到這里水槽部件就完成了。


2．水龍頭的創建


水龍頭主要就是構線做面，中望3D提供豐富的曲面功能，幫助設計者完成復雜的產品外觀設計。

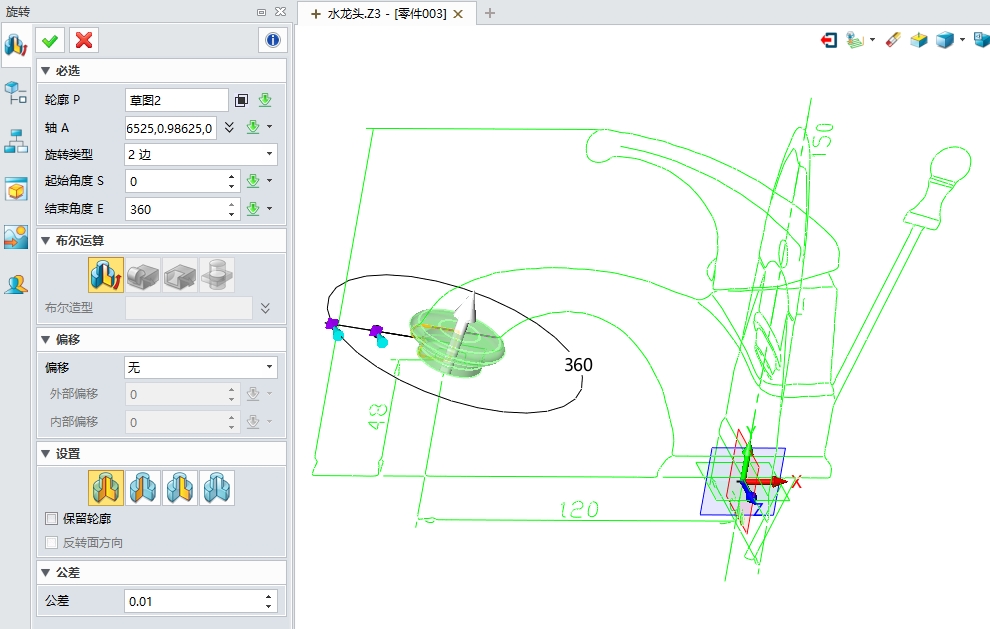

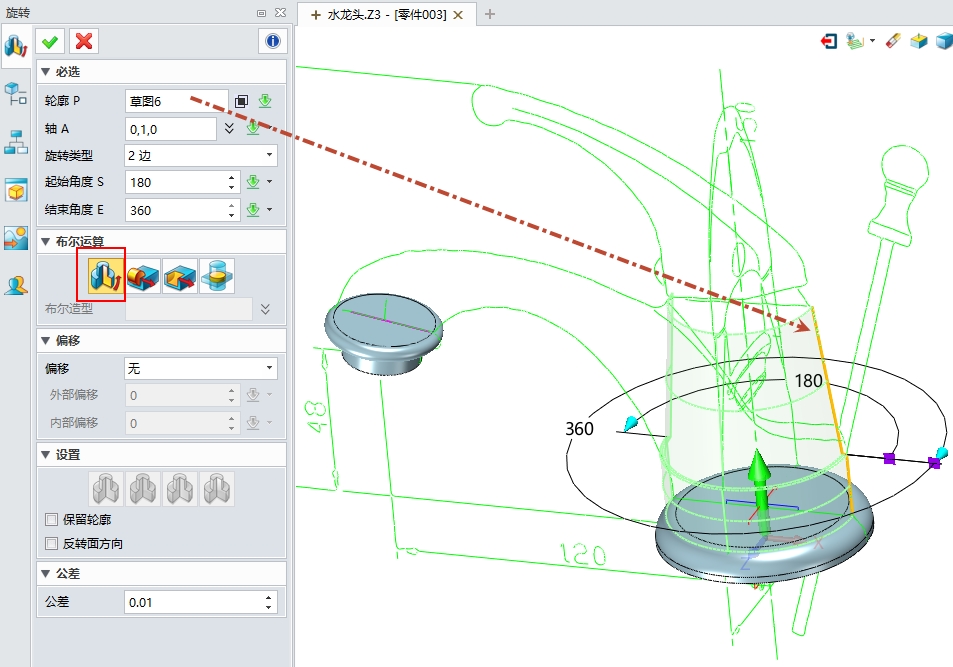

A．使用旋轉功能創建底座和出水口


B．使用旋轉功能創建中間部分的曲面

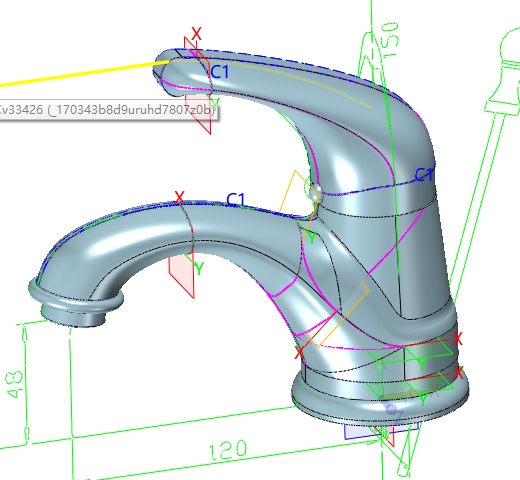

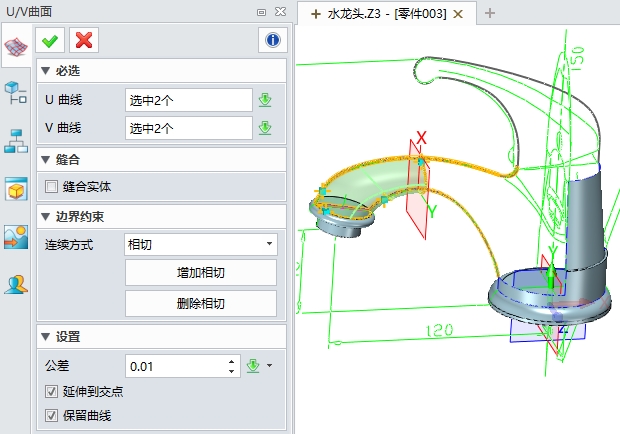

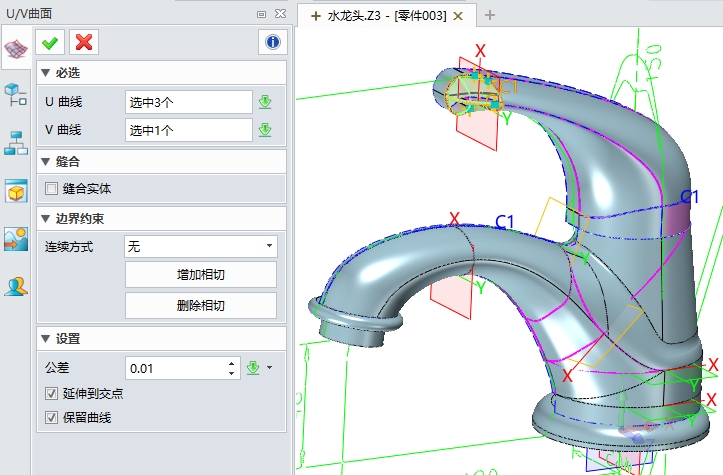

C.搭好線框后使用邊界面等功能創建曲面外形


通過草圖、線框模塊功能創建好曲線。

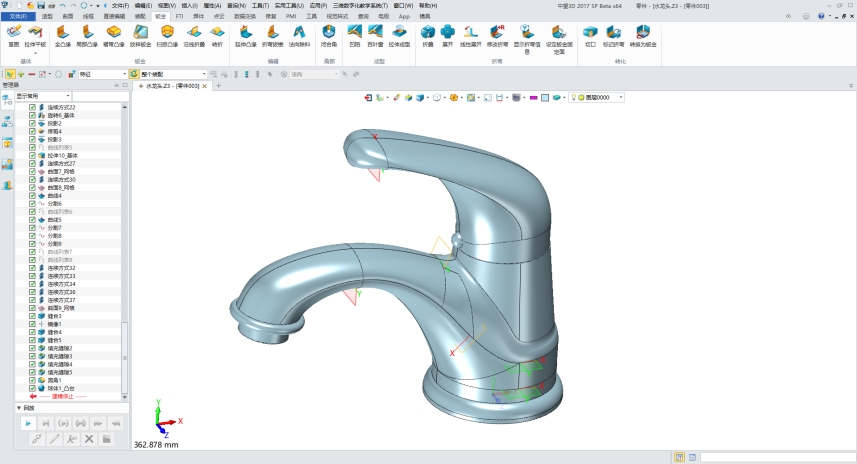

結合投影線、面切割等功能就可以把復雜的曲面外形一一創建。


中望3D目前已經具備飲水設備產品設計需要的造型、曲面、鈑金、裝配、工程圖等功能模塊，能夠很好的滿足這個行業的產品設計需求，而且操作方式簡單易用，價格合理，是值得推薦的三維軟件選擇方案。
