CAD中如何計算不規則圖形的面積
CAD中如何計算不規則圖形的面積。小編為大家介紹幾種方法
方法/步驟1：采用list的命令
list命令對于“直線”命令繪制的圖形，能夠測出線段長度。
并且對于“多線段”繪制的封閉圖形，也能讀取圖形面積，及現成該面域的圖形的周長。

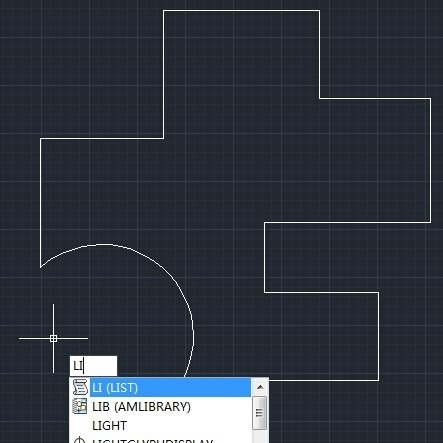

輸入list命令——回車確定

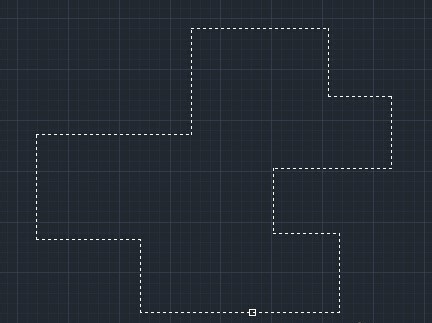

2.選擇多線段繪制的圖形

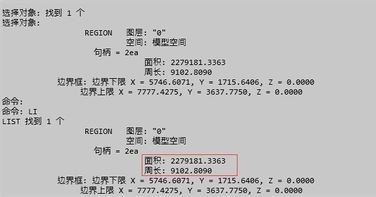

3.回車，查看輸出結果。紅框中可以看出已經顯示了圖形的面積和周長。
方法/步驟2：采用AREA的命令
1.area命令能夠讀取線段組成的圖形的面積。
輸入area——回車

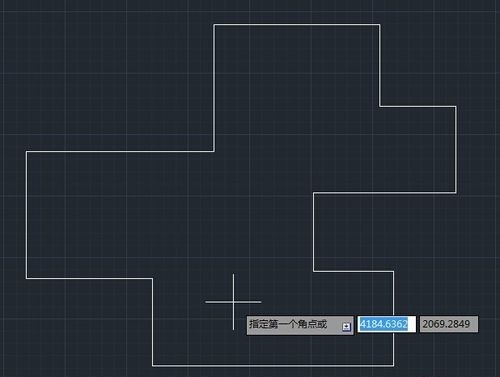

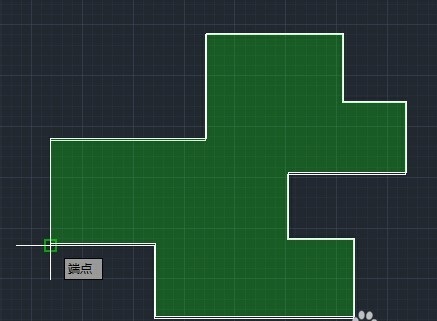

2.依次選擇需測量面積的圖形的各個頂點。

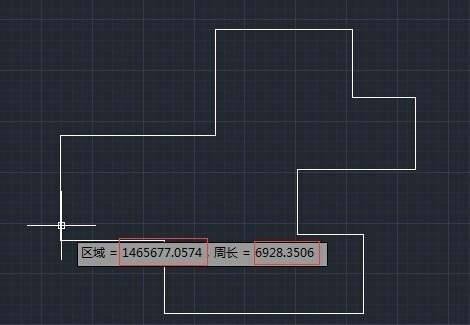

3.回車，查看圖形面積和周長。
方法/步驟3：region—massprop命令
主要針對直線繪制的各端點未實際連接的面域圖形，采用region面域命令可以使其形成一個統一的面域，也可采用massprop讀取更改面域相關參數。

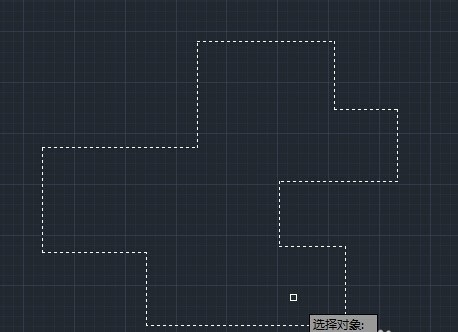

輸入region命令——回車，選擇直線繪制圖形的所有邊——回車。該圖形將會構成面域。

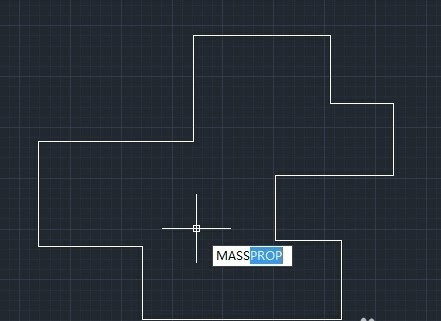

輸入massprop命令——回車，選中圖形。
回車，查看結果。

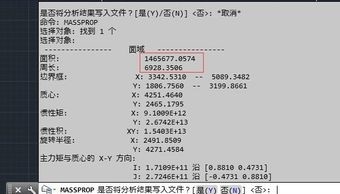

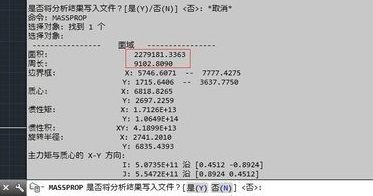

下圖是采用massprop命令讀取的多線段繪制圖形的面積和周長的結果顯示。
