為什么插入CAD圖塊時圖形離插入點很遠
在創建圖塊時必須正確定義插入點，否則在插入圖塊時不容易準確定位。

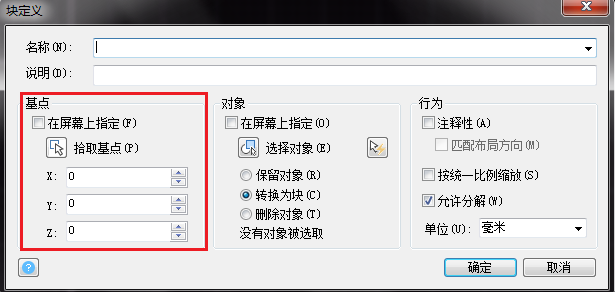

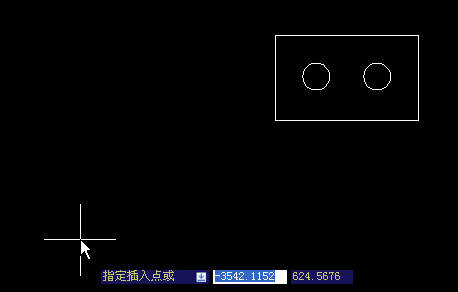

定義圖塊時默認的插入點為（0，0，0）點，如果圖形離原點很遠，插入時圖形就會離插入位置很遠，有時甚至會到視圖外。
很顯然，這樣的插入點非常不利于圖塊的定位，因此提醒初學者，在定義圖塊時首先要注意合理定義插入點，否則等發現問題再來改插入點就會很麻煩。
在定義圖塊時最好將插入點定義到圖形上比較好定位的位置，如圓定義到圓心，矩形定義到一個角點。如下圖所示。
