CAD怎么繪制圖紙框
CAD怎么繪制圖紙框？在繪制CAD圖紙的時候，我們需要圖框來規定圖紙的大概范圍，這樣不至于打印的時候，圖紙超出范圍，但是怎么繪制圖框呢？下面小編給大家介紹圖紙框的畫法。
1、首先我們需要知道就是我們繪圖紙的組成，首先我們需要知道我們的圖紙框的大小，一般來說都是A4,A3,A2,A1,A0，這幾種紙張，然后就是圖框的大小也就是內框，內框主要是繪圖所用的，外框和內框之間的就是裝訂或者其他所用的。

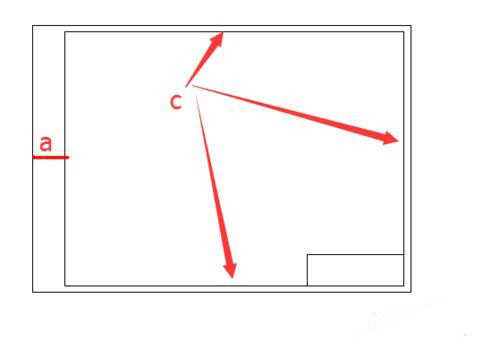

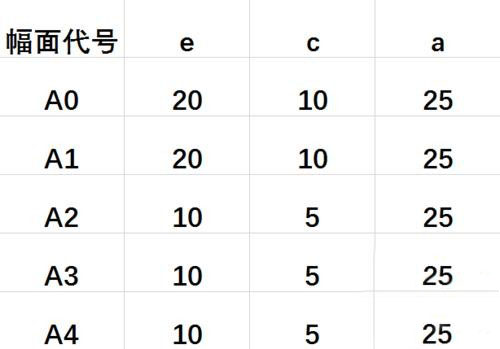

2、然后就是裝訂區域，也就是a，基本上a都是25mm的裝訂寬度，所以這個就是很好記了，之后就是C了，對于我們來說，不同的尺寸的紙張對于的C是不一樣的，我們需要記住，如果我們沒有要求裝訂的話，我們的a就改成e就可以了。
3、用CAD畫出我們的外框大小，這里查詢上面所給的尺寸用矩形命令畫出就可以了，這里我們用矩形命令REC，然后按回車，確定第一個點后輸入我們的長度按逗號再輸入寬度，按空格，例如我們A4的，就REC 空格 確定第一個點 輸入297按逗號 再輸入210 空格。
4、這樣我們的外框就完成了，接下來就是內框的畫法。相對于外框來說就比較麻煩一些。
5、內框的畫法有很多，可以直接量距離畫矩形框，不過有些麻煩，下面教大家一個比較簡單的方法。我們首先用分解把整個矩形框分解了，這里可以輸入快捷命令X。然后選擇矩形框按回車鍵。
6、我們把外框全部分解過后，就需要使用的就是偏移，我們直接按O，然后輸入偏移距離，這里直接輸入我們的aec的距離，然后對應的線條經行偏移就可以了。
7、例如我們A4有裝的框的話，我們就需要偏移25mm，然后偏移過來就可以了。當我們把每條直線都經行偏移過后，就需要我們經行刪減多余的線條，這里使用到的快捷命令就是TR。然后刪除多余的線條即可。

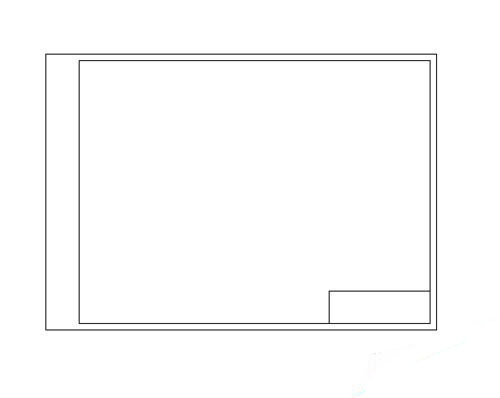

8、這樣我們的外框和內框都畫好了，之后就是姓名日期等標注框了。這里我們就可以使用直線直接繪制，然后再建立一個新的圖層畫圖，就完成我們的繪圖框了。
以上就是CAD繪制圖紙框的教程，大家可以嘗試自己畫一下。
