當前位置: CAD> 服務>中望CAD服務支持>CAD常見問題>

我們?cè)?a href="http://www.askorans.com/" target="_blank">CAD中使用視圖的調整功能，用戶可以隨意調整圖形在當前視圖中的顯示，以方便用戶觀察、編輯視圖內的圖形細節或圖形全貌。中望CAD的視圖調整功能菜單也就是縮放菜單如下圖所示，我們可以在菜單欄中選擇【視圖】——【縮放】來查看。

CAD視圖選項中的縮放菜單介紹

下面我們具體介紹每個選項的含義：

【窗口縮放】是指在需要縮放顯示的區域內拖動創建一個矩形框，將位于框內的圖形放大顯示在視窗內。當選擇框的寬高比與繪圖區的寬高比不同時，中望CAD將使用選擇框?qū)捙c高中相對當前視圖放大倍數的較小者以確保所選區域都能顯示在視圖中，

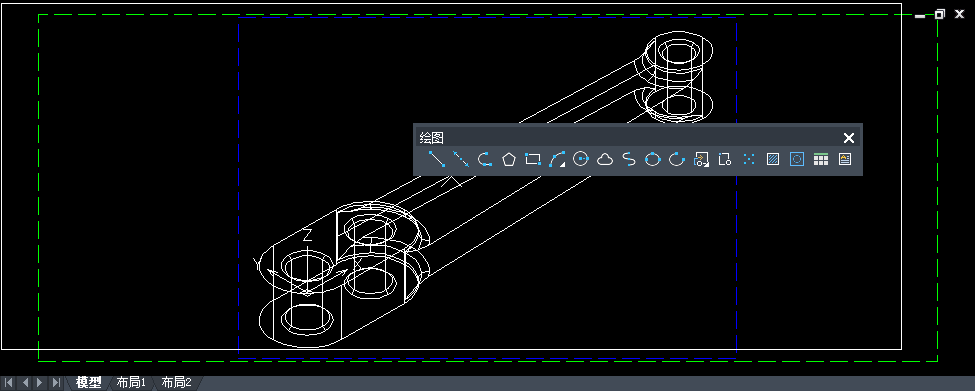

【動態縮放】是指動態地瀏覽和縮放視窗，此功能常用于觀察和縮放比例比較大的圖形，激活該功能后，屏幕將臨時切換到虛擬顯示屏狀態，此時屏幕上顯示三個視圖框，如下圖所示。

CAD視圖選項中的縮放菜單介紹

【比例縮放】是指按照輸入的比例參數調整視圖，視圖比例被調整后，中心點保持不變。通常情況下，相對于視圖的縮放倍數比較直觀，較為常用。

【中心縮放】是指根據所確定的中心點調整視圖。當激活該功能后，用戶可以直接用鼠標在屏幕上選擇一個點作為新的視圖中心點，確定中心點后，中望CAD要求用戶輸入放大系數或新視圖的高度。具體有兩種情況：

1.直接在命令行輸入一個數值，系統將以此數值作為新視圖的高度調整視圖。

2.如果在輸入的數值后加一個X，則系統將其看做視圖的縮放倍數。

【縮放對象】是指最大限度地顯示當前視圖內選擇的圖形，使用此功能可以縮放單個對象，也可以縮放多個對象。

【放大和縮小】用于將視圖放大一倍顯示或縮小一倍顯示。連續單擊按鈕，可以成倍地放大或者縮小視圖。

【全部縮放】是指按照?qǐng)D形界限或圖形范圍的尺寸，在繪圖區域內顯示圖形。圖形界限與圖形范圍中哪個尺寸大，便由哪個決定圖形顯示的尺寸。

【范圍縮放】是指將所有的圖形全部顯示在屏幕上，并最大限度地充滿整個屏幕。此種選擇方式與圖形界限無關。

【視圖的恢復】用戶在對視圖進行調整之后，以前視圖的顯示狀態會被中望CAD自動保存起來，使用軟件中的【所放上一個】功能可以恢復上一個視圖的顯示狀態，如果用戶連續單擊該工具按鈕，系統將連續地繪圖視圖，直至返回到前10個視圖。
