CAD圖紙中的塊不能分解怎么辦
CAD圖紙中的塊不能分解怎么辦？CAD制圖時，我們常常將圖紙?jiān)O(shè)置成為不可分解的塊，以防別人修改。但當我們想要修改時，發現塊沒辦法分解，該怎么辦呢？ 今天我們來看看遇到CAD圖紙中不能分解的塊時應該怎么操作，下面是詳細的教程。

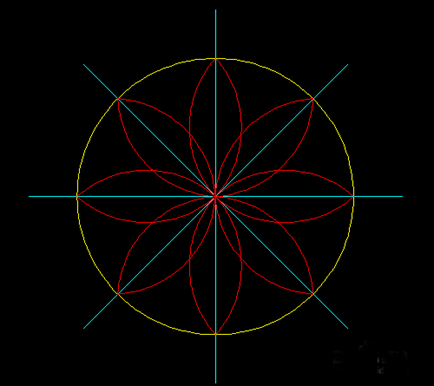

1、如下圖，我們?cè)贑AD中所繪制的圖。

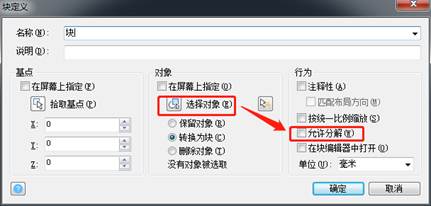

2、先將其設置成不可分解的塊：B——空格——調出塊定義窗口——先命名——再選要設置塊的對象——允許分解前不要打勾——確定。這時不可分解的塊就制作好了，現在選擇這個塊，X——空格，是分解不了的

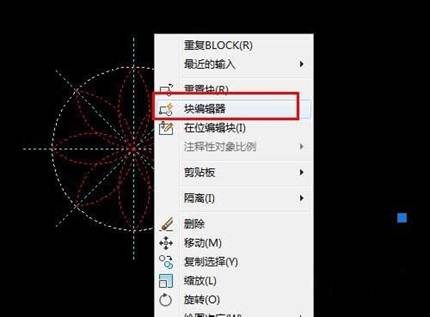

3、選中這個塊，單擊右鍵——選擇“塊編輯器”

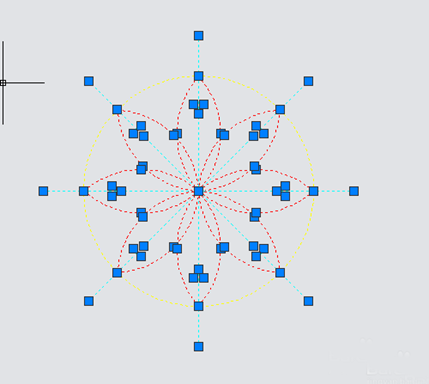

4、進入塊編輯器窗口，這時塊就成了分散的圖了，這時選中所有的圖，按Ctrl+C(復制)
5、按Ctrl+N(新建)一個CAD文檔，在新建的CAD文檔中，按Ctrl+V(粘貼)，這時粘貼過來的圖，查看其特性，就是分解的圖了
