CAD圖紙標注中怎么修改尺寸值
CAD圖紙標注中怎么修改尺寸值？有一些特殊的圖紙并不是按1：1繪制的，此時就需要去修改標注的尺寸值。CAD中想要修改圖紙標注的尺寸，該如何操作呢？除此以外，我們還可以編輯標注文字，給標注加上文字等，這里簡單介紹一下標注值的幾種修改方法，下面我們來看看cad修改圖紙標注的教程.
一、修改測量值
標注的文字是多行文字，可以混合靜態的文字、動態的尺寸值（距離、角度、直徑等）和轉換單位或公差。尺寸值默認使用的是測量值，如果按1：1精確繪圖是不需要修改測量值，但有特殊需要時可以直接修改測量值，在CAD中也叫文字替代。修改方法如下：
方法一：
1、直接雙擊標注文字；如果你的CAD版本較低不支持直接雙擊修改，可輸入ED（ddedit的簡寫），回車，軟件提示讓選擇要編輯的注釋對象，單擊標注的標注值，就可以編輯標注的尺寸了。

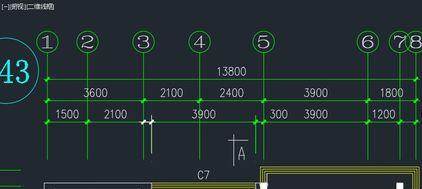

2、選中測量值，輸入其他尺寸，即可將測量值替換掉，如下圖所示。
方法二：

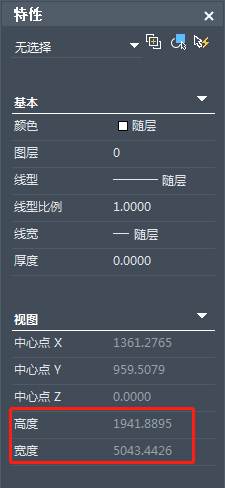

1、選中標注后，在特性面板（CTRL+1）中直接填寫文字替代的值，如下圖所示。
二、修改尺寸后如何恢復測量值
1、我們有時發現圖中標注的尺寸和DI測量的長度不一致，如果是經確認是用文字替代了測量值，比如上面我們將13800改成了14000，想改會測量值，不要輸入13800，而是要保持動態的尺寸值，CAD中尺寸關聯的話，標注的測量值是會跟圖形尺寸而變化的。修改方法如下：
輸入ED，回車，單擊文字，選中被修改的尺寸值，輸入<>，即可，在低版本需要關閉文字對話框，才能顯示尺寸值，在高版本，當我輸入完>后，就會立即顯示尺寸值，如下圖所示。
三、設置標注測量比例
1、如果圖紙不是按1：1繪圖的，比如說長1000單位，只畫了100單位長，而仍需要將尺寸值標注成1000，這種情況沒有必要一個個去修改標注文字，只需要將標注的測量比例設置為10，就可以達到目的了。

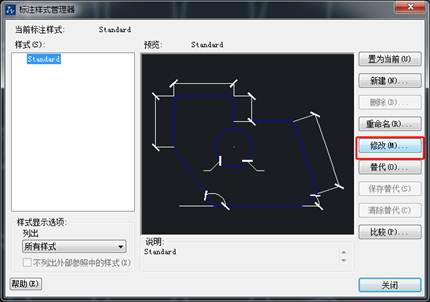

輸入D，回車，打開標注樣式管理器，新建一個標注樣式，選擇新建的標注樣式，單擊”置為當前“按鈕，將此標注樣式作為當前標注樣式，也就是后面標注將要使用的樣式。單擊修改按鈕，打開修改標注樣式對話框，如下圖所示。

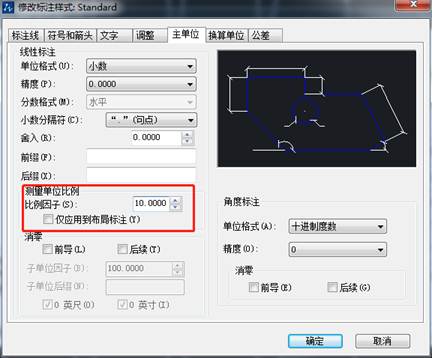

2、單擊“主單位”選項卡，找到測量單位比例，將比例因子設置為10，如下圖所示。
3、單擊確定按鈕關閉修改標注樣式對話框，關閉標注樣式管理器，單擊線性標注按鈕或輸入DLI后回車，標注圖中一個已知尺寸，觀察測量值的變化，如下圖所示。
上面只是簡單介紹了修改標注的測量值的方法，正如開頭所講，標注是一個多行文字，但又與多行文字有區別，標注文字可以利用多行文字的很多特性，例如換行、用上下標寫公差，還提供了特殊的/X標記，可以將文字切換到標注線下方。
