CAD正三角形中怎么畫15個相切的圓
CAD繪圖中，我們常常會在三角形里面畫圓，那CAD中的一個正三角形中怎么畫15個相切圓呢？cad中想要繪制一個三角形中的相切圓，該怎么繪制這個圖形呢？假設我們畫一個邊長為100的正三角形，下面我們來看看如何在這個正三角形中繪制15個相切圓，下面是詳細的教程參考。
1、打開CAD，新建一個工程，畫一個半徑為10的圓，如圖所示。
2、點擊“修改”中的“復制”命令，復制圓。復制的時候命令行分別輸入20，40,60,80幾個參數，中間需要按回車鍵，效果圖如下。

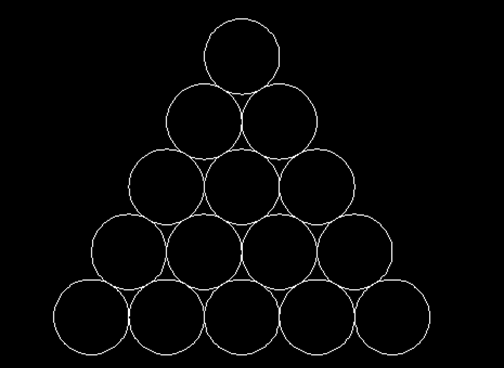

3、選擇“繪圖”欄中“圓”命令選項中的“相切相切半徑”如下圖，畫上面十個圓，效果如下圖。

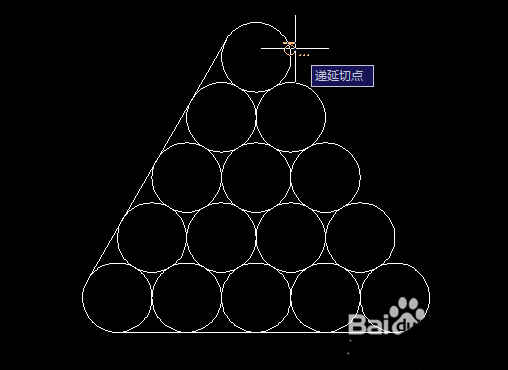

4、點擊直線命令，水平線捕捉圓的象限點；斜線選擇切點連接，最終的效果圖如下圖

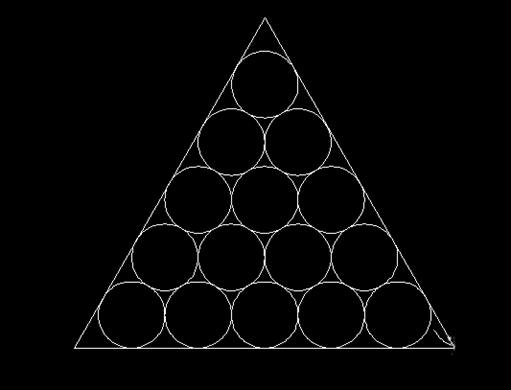

5、點擊“修改”欄中的“延伸”后回車，點擊三條線段，延伸至頂點，效果如下圖。

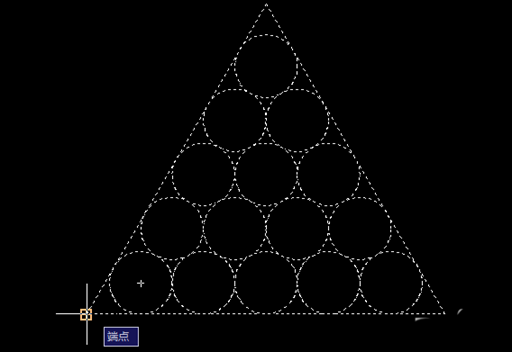

6、點擊“修改”中的“縮放”命令，對圖形進行縮放，全選，選擇左下角的基點，選擇“參照”選項，然后用鼠標選擇水平線的長度，效果如下圖

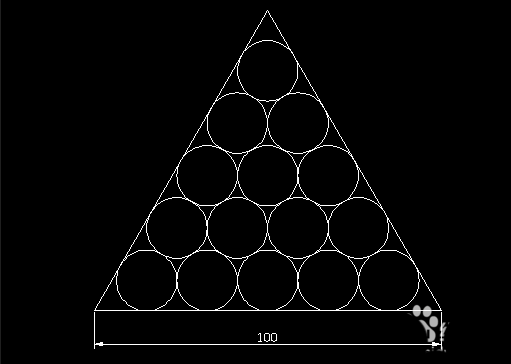

7、指定新的長度為100，效果圖如下。
