CAD怎樣設計簡易花瓶

今天我們來了解一下如何用CAD軟件繪制簡易花瓶吧！

1.首先呢，我們要打開CAD繪圖軟件。

2.然后畫一個長為100mm，高為300mm的矩形：

REC(矩形)——空格——用鼠標左鍵點一下，松開左鍵再拖一下鼠標——輸入100,300——矩形畫好，再沿上下邊的中點畫一條直線，L(直線)——空格——用鼠標左鍵點一下上邊的中心，再點一下下邊的中點——空格——直線畫好。

CAD怎樣設計簡易花瓶

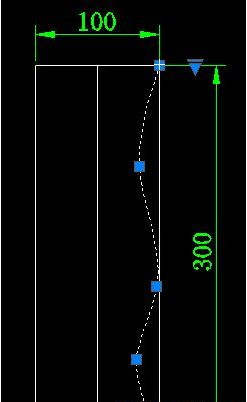

3.PL(樣條曲線)——空格——在矩形右上頂點點擊第一點，然后如圖彎曲點3點，最后點矩形右下頂點——空格，若畫的不好，可以再調整樣條曲線的各個點。

CAD怎樣設計簡易花瓶

4.將樣條曲線向左偏移3mm，O(偏移)——空格——輸入3——選擇樣條曲線——再此線的左邊點一下

CAD怎樣設計簡易花瓶

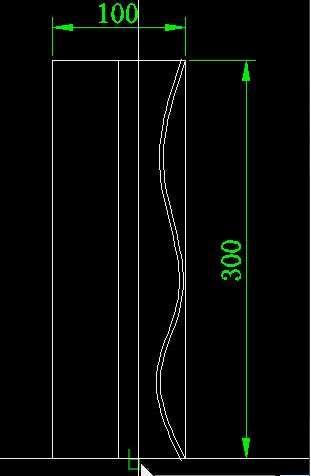

5.將矩形分解，X(分解)——空格——選擇矩形——空格，再將矩形的下邊向上偏移5，再向上偏移3，O(偏移)——空格——輸入5——選擇下邊線——在此線的上邊點一下——空格(擊兩下空格)——輸入3——在此線的上邊點一下

CAD怎樣設計簡易花瓶

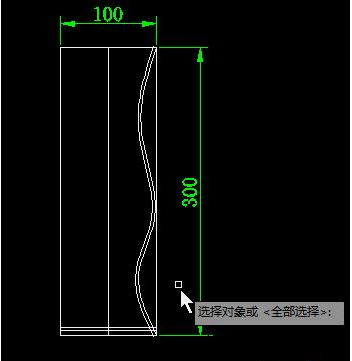

6.修剪多余的線條，TR(修剪)——空格——單擊鼠標右鍵——選擇要修剪的線條，再將其它多余的線條刪除，選擇要刪除的線條——E(刪除)——空格。

CAD怎樣設計簡易花瓶

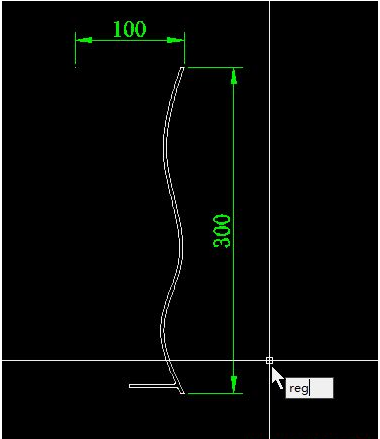

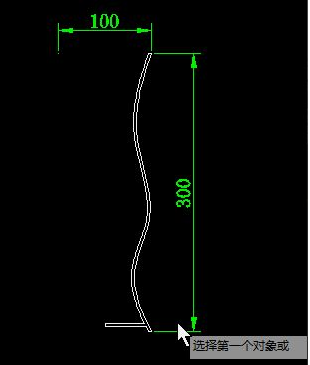

7.F(倒圓角)——空格——R(輸入圓角半徑)——1.5——選擇要倒圓角的兩邊線——空格——再選擇要倒圓角的兩邊線——空格——直到倒完，將些圖形面域，REG(面域)——空格——框整個圖形——空格。

CAD怎樣設計簡易花瓶

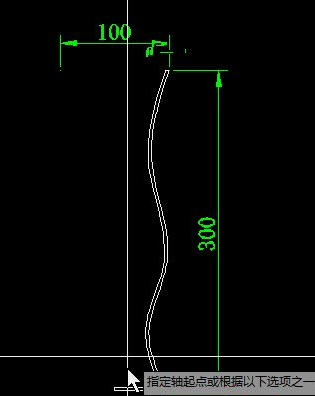

8.將此面域圖形沿左邊中線旋轉，REV(旋轉)——空格——選擇圖形——空格——點中線上端點與下端點——空格。

CAD怎樣設計簡易花瓶

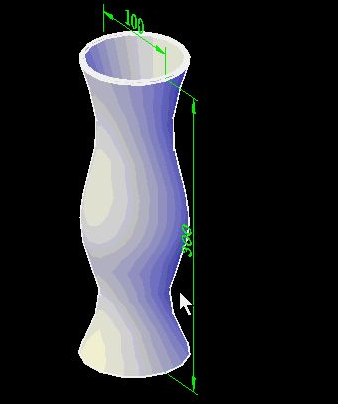

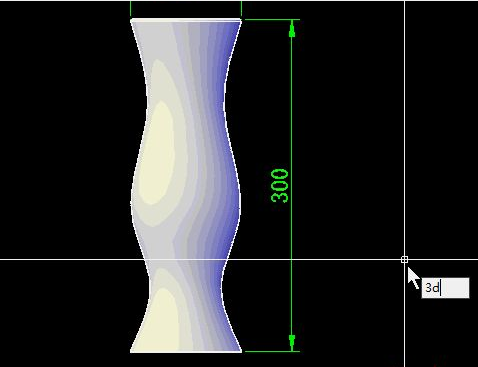

9.轉概念視覺樣式，SHA(視覺樣式)——空格——C(概念)——空格，動態觀察，3DO(動態觀察)——空格——按住鼠標左鍵，拖動觀察，這樣CAD花瓶畫好啦！

CAD怎樣設計簡易花瓶

CAD怎樣設計簡易花瓶
