CAD標題欄提取


在了解了CAD標題欄填充后，我們講一下CAD標題欄提取表數據，以中望CAD機械版進行說明，標題欄提取表數據步驟：



1.建立帶有標題欄的圖框

2.命令行輸入：ZWMTITLEEDIT

3.顯示“屬性高級編輯”對話框，點擊“提取表數據”按鍵；

4.選擇工程圖中提取表格的指定位置，顯示“不規則表格數據提取”對話框，數據內容顯示在“提取字段區域的對角點”中，點擊“確定”；

5.對應的內容顯示在工程圖上。


【補充：CAD中插入表格的方法】


CAD廣泛應用于建筑，機械，電子等領域。在制作cad圖的時候往往需要在圖的旁邊制作一個表格明細，快速的方法就是直接把EXCEL表格直接復制CAD圖里面，這樣非常的省事。


1.首先打開EXCEL軟件，打開軟件之后，選中需要的表格，把表格圈起來直接復制下來，可以用快捷鍵Ctrl+c直接復制。

2.把EXCEL里面的表格復制下來以后，再打開CAD軟件并打開需要插入表格的圖紙。

3.打開圖紙以后，點擊軟件窗口最上面的編輯，這時會出現下拉菜單，將鼠標移動找到選擇性粘貼菜單。

4.找到選擇性粘貼菜單以后，用鼠標點擊菜單進入選擇性粘貼窗口，并在最為窗口里面選擇CAD圓元然后點擊確定按鈕。

5.設置完選擇性粘貼以后這是在圖紙里面找到合適的位置，鼠標點擊指定位置將在EXCEL里面復制的表格插入的圖紙里面。

6.我們選好插入點后，粘貼我們的表格，我們雙擊就可以在表格內進行輸入內容。


 CAD標題欄提取


另外，我們還有一種插入表格的方式：

點擊我們左側的【表格】按鈕。

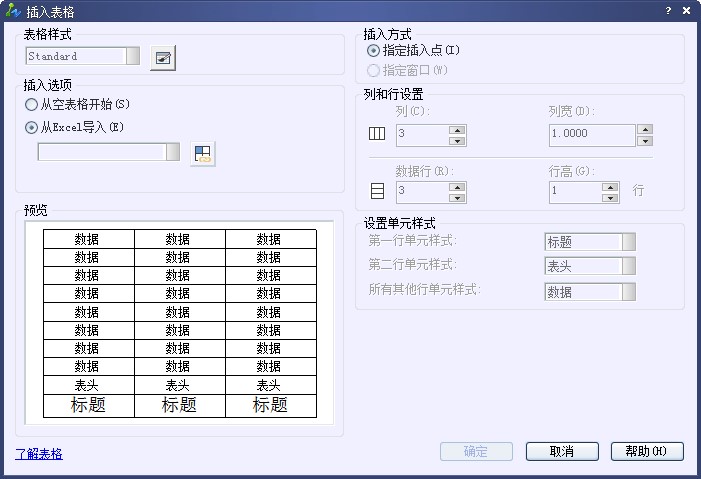

彈出對我們表格進行具體設置的對話框，根據自己的需要進行設置，即可得到一個表格。
