CAD機械版中怎樣將外部圖紙的圖層映射到機械標準圖層？

在使用CAD機械版進行設計時，我們經常會收到來自其他CAD軟件繪制的圖紙。這些圖紙中的圖層命名往往與CAD機械自帶的圖層標準不同——例如機械版中的“中心線層”可能叫“CENTER”，而外來圖紙可能叫“DIM”或“AXIS”。如果直接使用，CAD機械的自動歸層功能（如標注自動歸標注層、中心線自動歸中心線層）將無法生效，導致后續的編輯和管理變得混亂。難道要一張張去改圖層嗎？當然不用！機械版提供了非常實用的“圖層映射”功能，可以將外來圖紙的圖層快速映射到機械標準圖層上，讓你繼續享受自動歸層的便利。具體怎么操作呢？讓我們一起來看看吧！

問題描述：

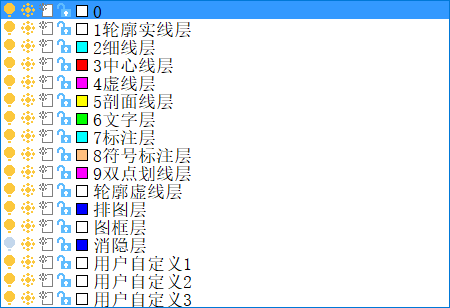

機械版自帶的圖層，可以實現標注、中心線等自動歸層。

對于通過其他CAD軟件繪制好的圖紙，由于圖層和機械自帶的圖層不符，如何映射到機械的功能上，使得可以繼續利用原圖紙的圖層進行繪圖呢？CAD機械版中怎樣將外部圖紙的圖層映射到機械標準圖層？

步驟指引：

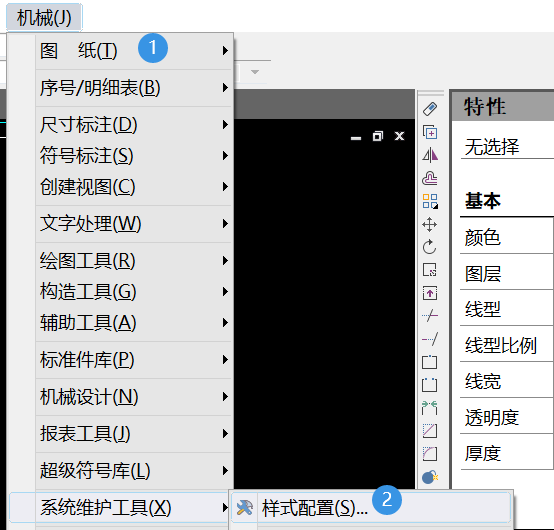

  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；CAD機械版中怎樣將外部圖紙的圖層映射到機械標準圖層？

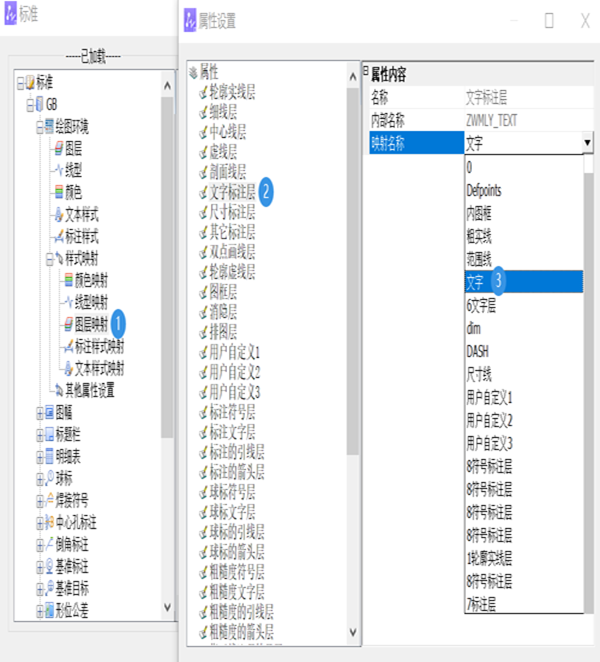

  2. 在【已加載】欄目中，【繪圖環境-樣式映射-圖層映射】里找到需要映射的圖層，在【映射名稱】中選擇圖紙對應的圖層即可。CAD機械版中怎樣將外部圖紙的圖層映射到機械標準圖層？

通過以上簡單的圖層映射設置，外來圖紙的圖層就能自動對應到機械版的標準圖層，標注、中心線等對象會正確歸層，后續繪圖也能繼續享受自動歸層的便利。如果有多張類似圖紙，可以將配置保存為模板，避免重復設置。如果在映射過程中找不到需要的圖層名稱，歡迎在評論區留言，我們會盡力幫你解決！

推薦閱讀：CAD

推薦閱讀：CAD軟件
