CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性

在使用CAD機械版進行圖紙?jiān)O(shè)計時，很多企業需要將圖紙中的明細表數據與PDM或PLM系統對接。為了便于系統識別，往往需要在明細表中增加一些額外的屬性字段，比如物料編碼、ERP編號等。但這些字段又不想在最終打印或顯示的圖紙中呈現出來，以免使圖紙變得雜亂。那么，有沒有辦法在明細表編輯窗口里保留這些屬性數據，而在生成的圖紙明細欄中將其隱藏呢？答案是肯定的。通過樣式配置為明細表添加自定義屬性，并合理調整列的順序，就可以實現“編輯時有，出圖無”的效果。具體怎么操作？讓我們一起來看看吧！

問題描述：

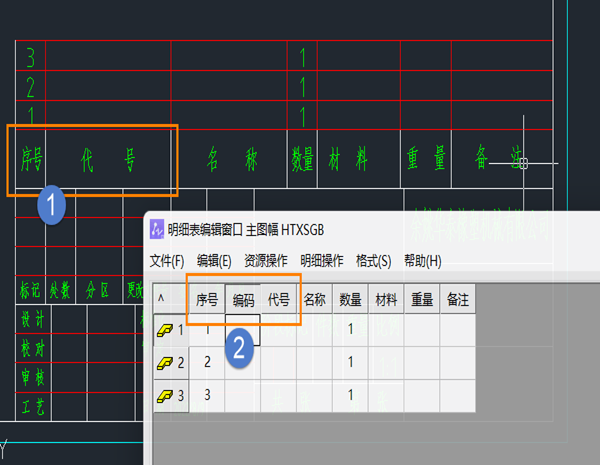

如下圖，在圖紙上，生成明細表的時候，序號和代號之間是沒有編碼一列的，看1號位置；但是在明細表編輯窗口里，序號和代號之間是需要增加編碼這一列數據，看2號位置。

這樣可以利用隱藏的編碼項來和pdm對接，同時圖紙不顯示該屬性值。

如何做到這樣的效果呢？CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性

步驟指引：

在不改變明細表圖形的情況下，增加明細表的屬性。

  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令）；

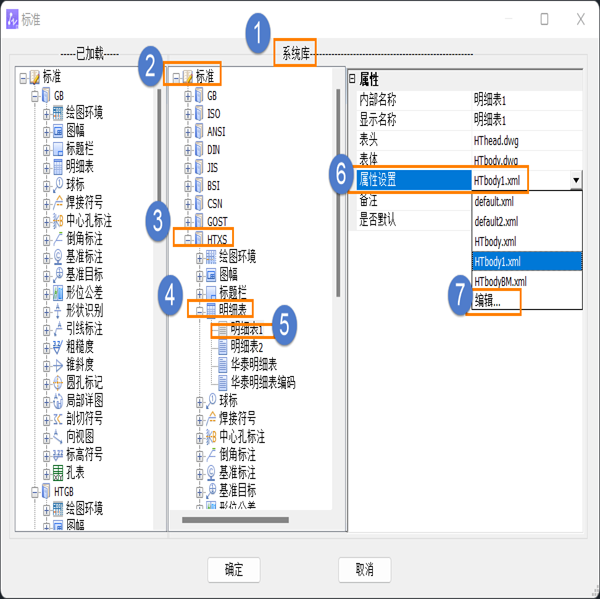

  2. 在設置對話框中，在【系統庫】找到當前標注中所使用的明細表，【屬性設置】里點擊【編輯】；CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性

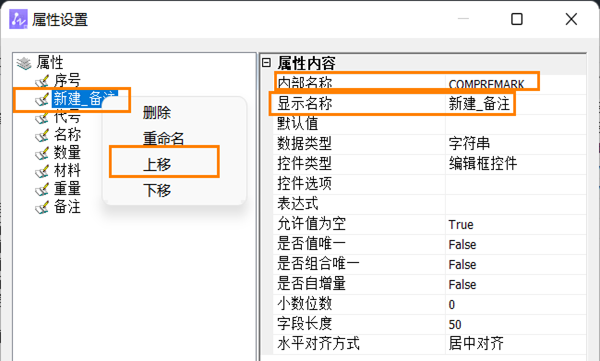

  3. 在彈出的屬性設置對話框中，選擇【屬性】，鼠標右鍵點擊【添加】，增加一個屬性；CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性
  4. 將新增的屬性修改名稱，移動到合適的位置等。修改之后，點擊【確定】保存修改內容。CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性

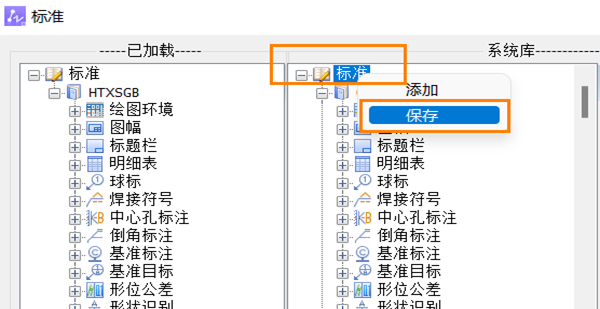

  5. 鼠標右鍵點擊【系統庫】下的【標準】，點擊【保存】，保存模板配置。CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性
  6. 重新創建明細表，可以發現明細表增加了一個隱藏的屬性可以填寫。CAD機械版明細表如何添加不在圖紙中顯示的隱藏屬性

完成以上設置后，重新生成明細表，你會發現新增的屬性在編輯窗口中可以填寫內容，但在圖紙的明細欄中并不會顯示出來。這樣既滿足了對接PDM系統的數據需求，又保持了圖紙界面的整潔。如果在操作中找不到對應的明細表樣式或保存后沒有生效，歡迎在評論區留言，我們會盡力幫你排查！
