CAD機械版怎么刪除多余的圖幅？

在CAD機械版中，系統默認提供了A0、A1、A2、A3、A4等多種圖幅規格。但對很多企業和個人來說，日常設計可能只用其中一兩種（比如A3和A4），其他圖幅很少用到。每次新建圖紙時，面對一長串圖幅列表，不僅顯得雜亂，還容易選錯。如果能把這些多余的圖幅刪掉，只保留常用的幾種，界面是不是清爽很多？其實，CAD機械版允許你輕松刪除不用的圖幅規格。具體怎么操作呢？讓我們一起來看看吧！

問題描述：

CAD機械版默認提供A0~A4的圖幅，如果實際需求不多，怎樣進行刪除，減少界面的復雜性？CAD機械版怎么刪除多余的圖幅？

步驟指引：

  • 方法一：
  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

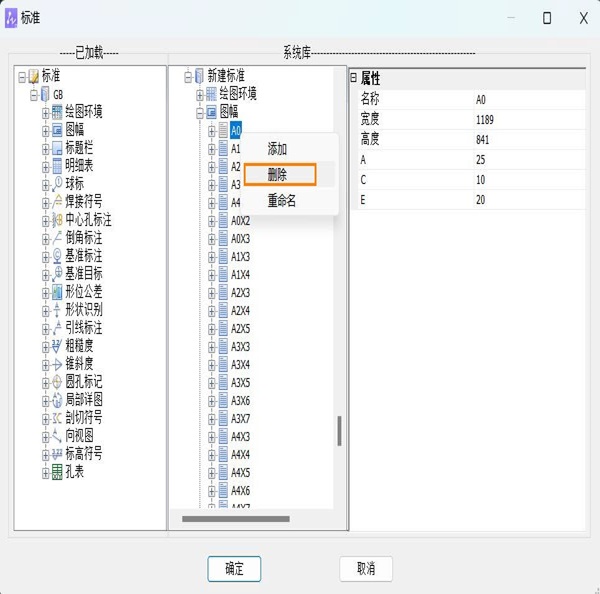

  2. 在【系統庫】中，進入需要編輯的標準，展開【圖幅】，選擇想要?jiǎng)h除的圖幅，鼠標右鍵點擊【刪除】即可；CAD機械版怎么刪除多余的圖幅？
  • 方法二：

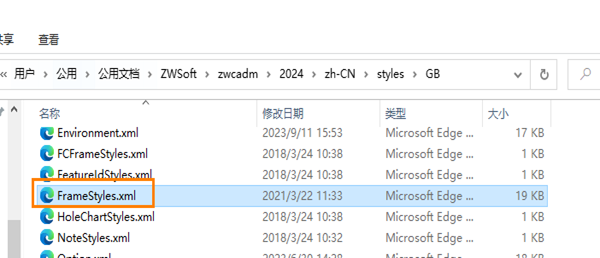

  1. 進入機械資源標準文件夾【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles\GB】；
  2. 用記事本打開【FrameStyles.xml】文件；CAD機械版怎么刪除多余的圖幅？

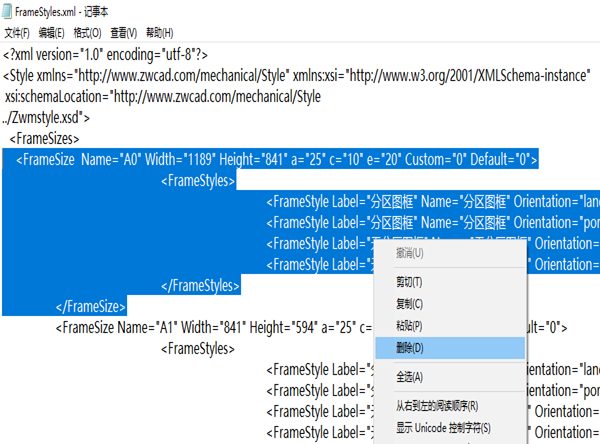

  3. 刪除文件中不需要的圖幅的內容，如下圖；CAD機械版怎么刪除多余的圖幅？

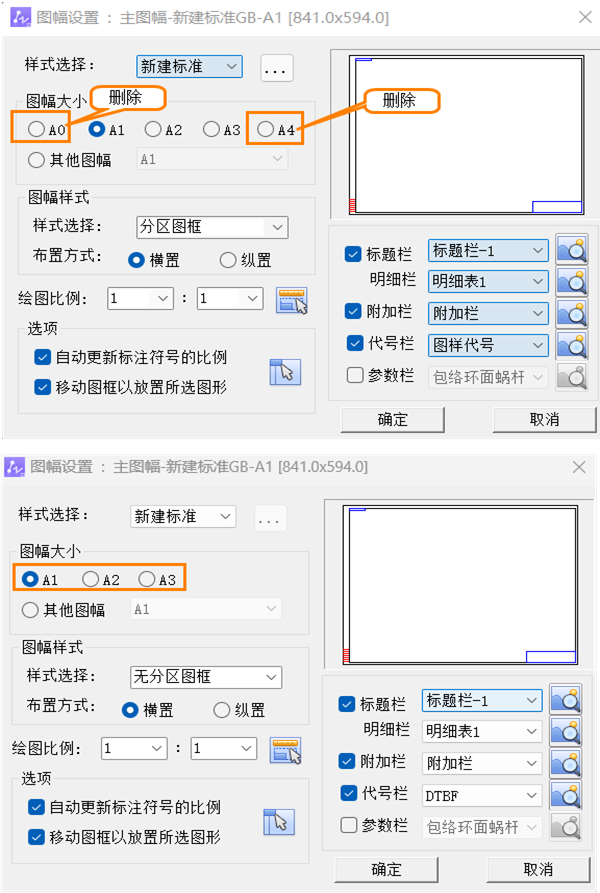

刪除多余圖幅后，再次打開圖幅選擇下拉框，你會發現只剩下你需要的規格，界面簡潔多了，選圖框也不會再眼花。需要注意的是，修改前最好備份一下【FrameStyles.xml】文件，以免誤刪導致圖幅缺失。如果你希望恢復默認圖幅，可以復制相同版本的原始文件覆蓋回來。如果在操作中找不到對應路徑或刪除后圖幅仍顯示，歡迎在評論區留言，我們一起排查解決！
