CAD機械版中怎樣啟用或停用天河圖紙的自動轉換？

在日常設計工作中，很多企業會同時使用天河CAD（PCCAD）和CAD機械版兩種軟件。當你用CAD機械版打開一張?zhí)旌訄D紙進行修改后，再回到天河軟件或上傳到與天河集成的PLM系統時，可能會遇到圖塊無法編輯、無法檢入等問題。這是因為CAD機械版默認可能對天河圖紙做了自動轉換，改變了圖塊的結構。反過來，如果你希望在CAD機械版中能夠方便地修改天河的標題欄、圖框、明細表等元素，又需要讓軟件自動將天河圖紙轉換成機械版的格式。那么，這個自動轉換功能到底在哪里設置？如何按需開啟或關閉呢？讓我們一起來看看吧！

問題描述：

在設計中，可能會用CAD機械版來修改天河（PCCAD）的圖紙。使用CAD修改后，再次用天河打開或者上傳到之前與天河集成的PLM系統后，會無法編輯原有的天河圖塊以及無法被PLM系統所檢入。反之，有時需要在用CAD機械版打開天河圖紙的時候，能夠自動轉換天河的圖紙為機械版的圖紙，來方便對標題欄、圖框、明細表等的修改。

如何打開對天河圖紙的自動轉換呢？

步驟指引：

  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框。

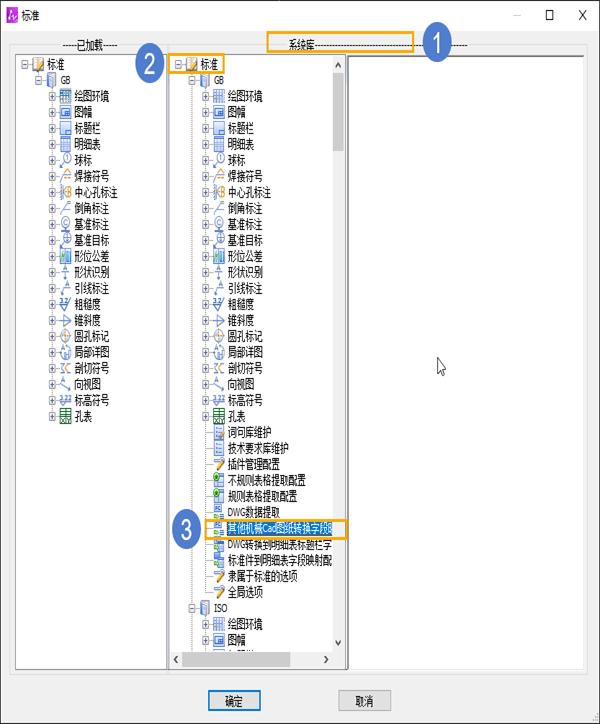

  2. 在彈出的對話框中，雙擊【系統庫-標準-GB其他機械CAD圖紙轉換字段映射】。CAD機械版中怎樣啟用或停用天河圖紙的自動轉換？

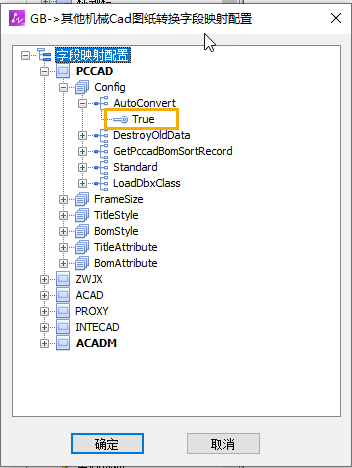

  3. 在彈出的對話框中，找到【PCCAD-Config-AutoConvert】下面的變量值，鼠標右鍵【編輯】。CAD機械版中怎樣啟用或停用天河圖紙的自動轉換？
  4. 在編輯框中，修改變量為【True】，會自動轉換天河圖紙；修改為【False】，會關閉自動轉換功能。
  5. 修改后依次點擊【確定】后，【重啟】軟件即可生效。

通過上述設置，你可以根據實際工作需要，靈活控制CAD機械版對天河圖紙的自動轉換行為。當需要編輯天河圖紙中的標題欄、明細表等對象時，開啟自動轉換；當需要保持圖紙與天河軟件或PLM系統的完全兼容時，關閉自動轉換。修改后記得重啟軟件，設置才會生效。如果在操作過程中找不到對應的配置項，或者遇到轉換后圖紙異常的情況，歡迎在評論區留言，我們會盡力幫助你排查解決！
