如何在CAD機械版中一次性修改所有序號的顯示大小

在CAD機械版中標注零件序號時，如果默認的序號大小與零件圖形尺寸不協調，過大或過小都會影響圖紙的整潔度和可讀性。逐個修改顯然費時費力。本文將介紹兩種批量修改已生成序號大小的方法，幫助您快速統一調整序號樣式。

問題描述：

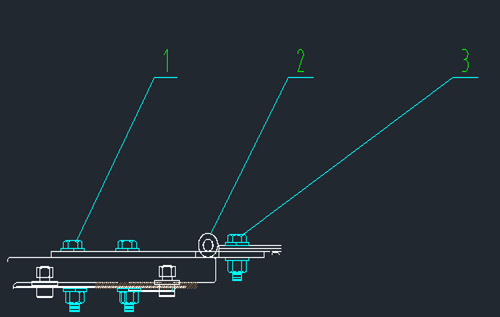

在CAD機械版的序號標注中，當序號的大小和零件的大小差距較大，產生不協調時，如何對已經生成的序號批量修改大小？

如何在中望機械版中一次性修改所有序號的顯示大小

步驟指引：

方法一：

點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開設置對話框；

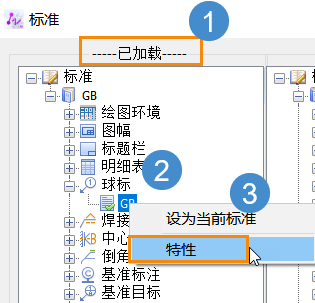

在樣式配置中選擇【已加載】模塊中的【球標】模塊，右擊【球標】模塊，選擇【特性】；如何在中望機械版中一次性修改所有序號的顯示大小

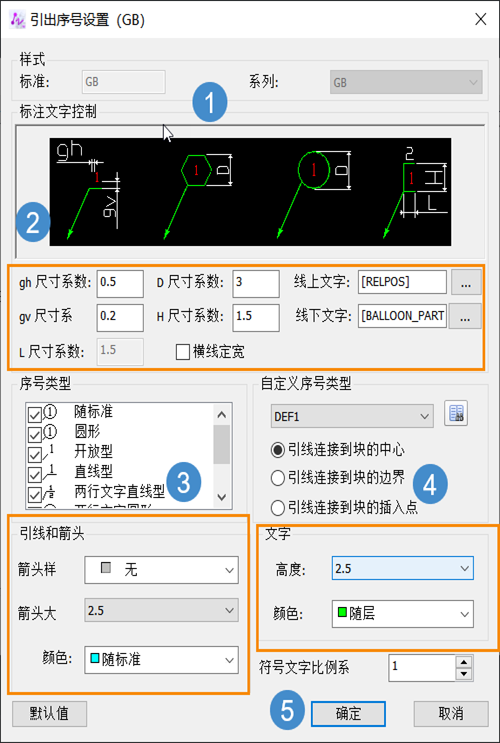

在序號設置中，根據設計的實際需求，對引線、文字大小、標注范圍等參數做適當?shù)恼{(diào)整，點擊【確定】保存；如何在中望機械版中一次性修改所有序號的顯示大小

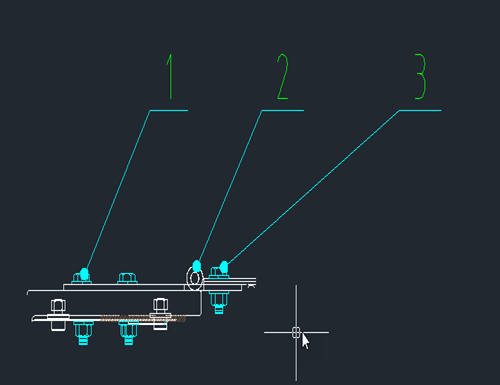

修改后的序號已經全部發生了變化。如何在中望機械版中一次性修改所有序號的顯示大小

方法二：

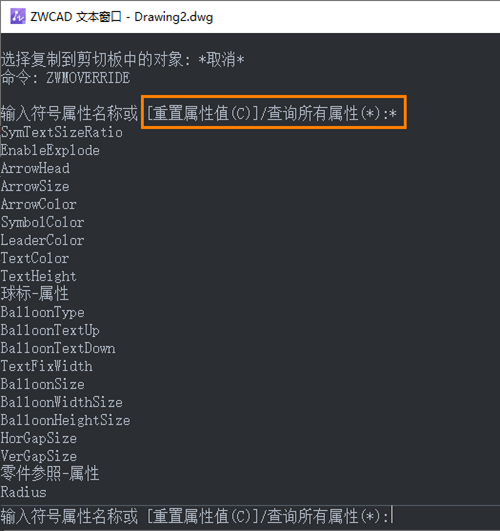

點擊菜單【機械-符號標注-屬性重載】（【ZWMOVERRIDE】命令），輸入字高的屬性名稱【TextHeight】，按提示輸入字高值；球標大小輸入球標屬性名稱【BalloonSize】，輸入球標大小值，結束命令即可完成批量修改。如何在中望機械版中一次性修改所有序號的顯示大小

修改完成后，重新查看圖紙中的序號即可確認調整效果。若后續還有樣式統一需求，建議將調整好的球標配置保存為模板，方便其他圖紙復用。
