CAD機械版中怎樣將自定義符號導入超級符號庫？

在CAD機械版中，超級符號庫提供了豐富的標準符號，但實際設計中常常需要用到自有的專用符號。如何將自己繪制好的符號圖形添加到超級符號庫中，方便日后重復調用？本文提供兩種操作方法：一種是通過軟件界面直觀添加，另一種是直接操作資源文件夾并編輯配置文件，您可以根據習慣選擇。

問題描述：

如何將自定義符號添加到超級符號庫？

步驟指引：

方法一：

點擊菜單【機械-超級符號庫-超級符號庫調用】（【ZWM_SYMOUT】命令），打開超級符號庫對話框；

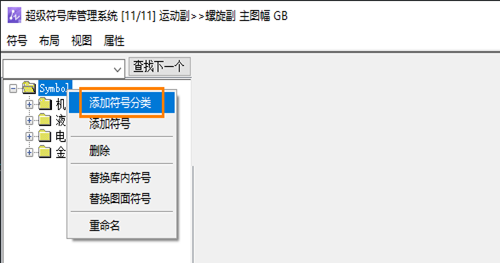

增加分類：在樹狀結構中，選擇需要增加分類的節點，右鍵菜單選擇【添加符號分類】，設置分類名稱；CAD機械版中怎樣將自定義符號導入超級符號庫？

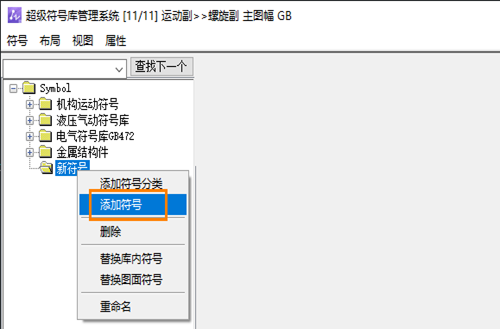

增加符號：在樹狀結構中，選擇需要增加分類的節點，右鍵菜單選擇【添加符號】，根據提示選擇已繪制好的符號圖形，指定基點，命名，完成添加。CAD機械版中怎樣將自定義符號導入超級符號庫？

方法二：

進入超級符號庫資源路徑，【C:\Users\Public\Documents\ZWSoft\zwcadm\****\zh-CN\FixedStyles\Symbol\...】；

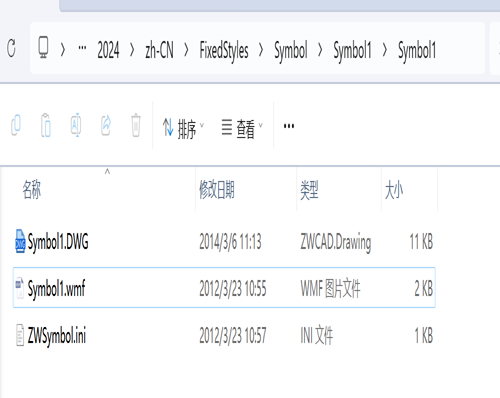

一個符號需要兩個文件【*.dwg】和【*.wmf】，后者用于符號的預覽顯示圖片，將文件放入符號庫文件夾；CAD機械版中怎樣將自定義符號導入超級符號庫？

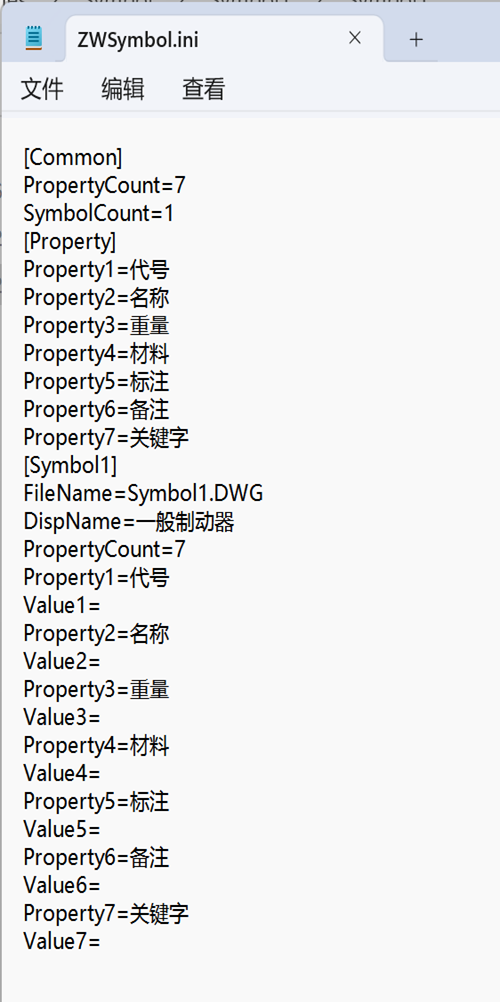

同級符號中都有一個【ZWSymbol.ini】，記錄著這個文件夾中符號的數量，名稱等信息，按文件格式補充符號完整內容即可，其中主要項的含義如下：

【PropertyCount】——代表零件屬性數量

【SymbolCount】 ——代表零件數量

【Property】 ——代表零件屬性的具體內容

【FileName】 ——代表零件的dwg文件名稱

【DispName】 ——代表零件在符號庫的顯示名稱CAD機械版中怎樣將自定義符號導入超級符號庫？

定義的符號數量沒有限制，符號定義完成即可調用。可在一臺電腦上做好后，將符號文件復制到其它電腦的相同目錄下。

以上兩種方法均可實現自定義符號入庫。方法一操作簡單、無需關注文件結構，適合少量符號的添加；方法二適合批量導入或需要在多臺電腦間同步符號庫的場景——只需將整個符號文件夾復制到其他電腦的相同目錄即可。無論哪種方式，添加完成后即可在超級符號庫中直接調用，提高繪圖效率。

如有其他問題，歡迎在評論區留言~
