在傳統的CAD機械設計出圖流程中，大部分工程師習慣先拉序號，再手動整理明細表。這會導致一個致命問題，當圖紙發生修改，序號增減時，明細表往往要推倒重來，不僅容易漏項，更可能在BOM統計時出現嚴重錯位。那么，能否打破常規，先生成完整的明細表，再反標序號？答案是肯定的。這種先表后標的邏輯，能從根本上保證數據源頭的唯一性，徹底杜絕序號與物料不對應的低級錯誤，讓出圖效率直接翻倍。接下來讓我們一起看看吧，僅需四步，即可在CAD機械版中完美實現這一高效操作。
問題描述：

在CAD機械版中如何先生成明細表后標注序號？

CAD機械版怎么先生成明細表后標注序號

步驟指引：

1.點擊菜單【機械-序號/明細表-處理明細表】（【mxb】快捷鍵），進入明細表編輯對話框；

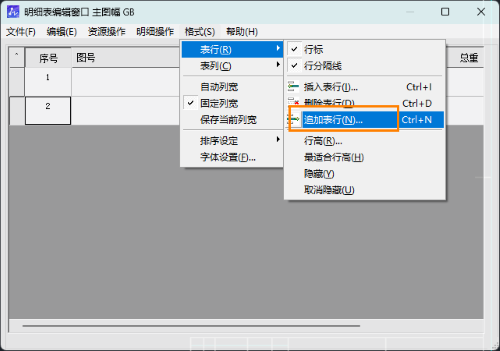

2.點擊菜單【格式-表行-追加表行】，添加明細表欄，填寫明細表內容；

CAD機械版怎么先生成明細表后標注序號

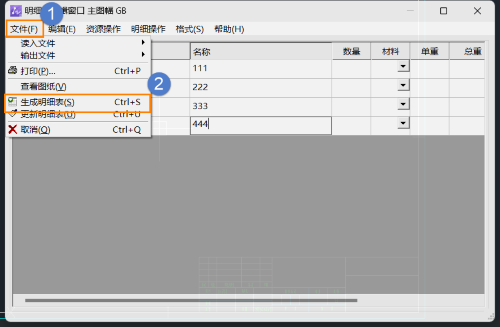

3.點擊【文件】-【生成明細表】，即可在圖紙上生成明細表；

CAD機械版怎么先生成明細表后標注序號

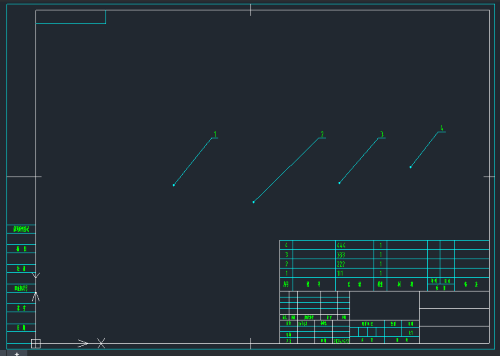

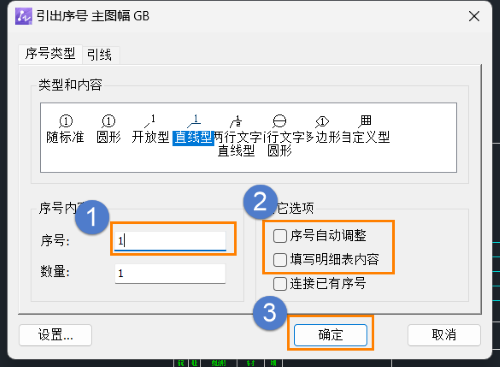

4.點擊菜單【機械-序號/明細表-標注序號】（【XH】快捷鍵），在圖紙上標注序號，序號的內容能夠與明細表內容對應。

CAD機械版怎么先生成明細表后標注序號

以上就是本文的全部?jī)?nèi)容，希望對小伙伴們有所幫助。感謝小伙伴們的耐心閱讀和支持~
