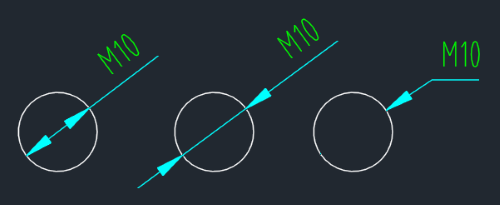

在CAD機械版中完成螺紋孔或螺桿的工程圖標注后，你是否經常遇到這樣的情況，默認生成的螺紋標注要么缺少直徑符號Φ，要么前綴顯示為亂碼，甚至直接以M開頭卻不符合企業內部規范？每次手動用ED命令修改文字，不僅破壞與模型的關聯性，而且圖紙更新后標注又恢復原樣。更麻煩的是，不同直徑的螺紋需要逐個調整，一套圖紙改下來至少浪費半小時。問題的根源在于你沒有找到正確的樣式修改入口，而不是CAD本身不支持。機械版的螺紋標注工具其實內置了完整的樣式自定義面板，只是被很多人忽略。你無需重裝軟件，也不必修改模板文件，只需對當前標注進行兩次點擊操作，就能徹底改變顯示方式。接下來讓我們一起看看吧，怎樣在螺紋標注的編輯對話框中，通過幾何圖形區域的那個直徑符號按鈕，快速調出預設的樣式選項，并一次性設置為你需要的格式，無論是帶Φ的普通螺紋，還是細牙螺紋的螺距顯示，都能在10秒內搞定。
問題描述：
如何修改機械版螺紋標注樣式？
步驟指引：

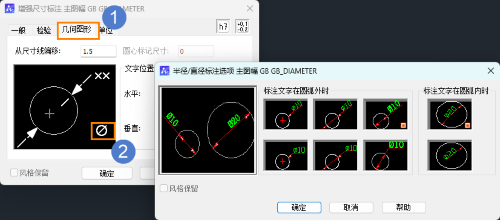

雙擊螺紋標注進入編輯對話框，在【幾何圖形】，點擊直徑符號【Φ】，在彈出對話框中選擇標注樣式。
以上就是本文的全部內容，希望對小伙伴們有所幫助。感謝小伙伴們的耐心閱讀和支持~
