圖紙標注線顏色灰暗、與背景或圖形混淆，是很多機械設計工程師在日常出圖時最頭疼的問題之一。尤其當標注線顏色與尺寸線、輪廓線難以區分，不僅影響圖紙美觀，更可能導致車間工人讀圖錯誤，造成加工返工。您是否也曾花費大量時間在屬性面板里逐條修改標注線，卻找不到批量調整的快捷方法？其實，CAD機械版早已內置了針對標注樣式的全局配置工具，只需幾分鐘就能完成標注線顏色的統一修改，且修改后所有新建標注自動生效。接下來讓我們一起看看吧~
問題描述：

CAD機械版如何修改標注線顏色？

CAD機械版怎么修改標注線顏色

步驟指引：

1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

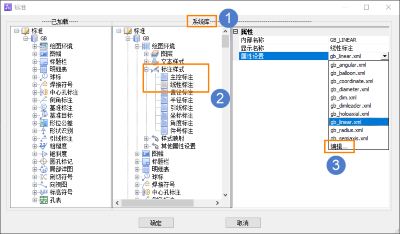

2.在【系統庫】中，選擇當前使用的標注，在屬性設置中，點擊【編輯】；

CAD機械版怎么修改標注線顏色

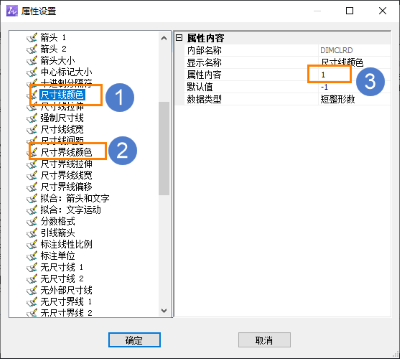

3.在編輯對話框中，將【尺寸顏色】和【尺寸界線顏色】的【屬性?xún)?nèi)容】值進行設定，更改為需要的顏色值；

CAD機械版怎么修改標注線顏色

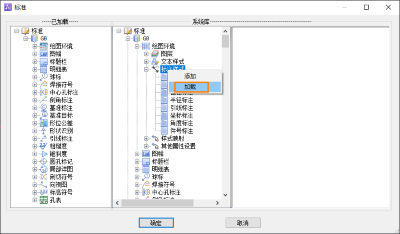

4.在當前樣式中，鼠標【右鍵】點擊【加載】，保存并加載目前修改的樣式，完成修改。

CAD機械版怎么修改標注線顏色

以上就是本文全部?jī)?nèi)容啦，有任何疑問歡迎在評論區留言，更多的CAD教程干貨內容等你！
