我們在使用CAD軟件繪圖過程中，有時需要得出兩個圖形之間的距離，那么就會有人問：兩橢圓或者兩圓之間的距離怎么標注呢？（不是象限點），今天我們來學一學標注距離的方法吧，具體方法如下：
1.首先打開CAD軟件，兩橢圓如下圖所示：
2.解決方法：在下方命令欄輸入對齊標注快捷鍵DAL并按回車鍵；

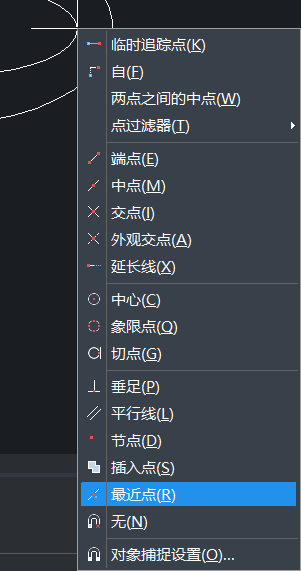

3.接著按住shift+鼠標右鍵選擇最近點；
4.在橢圓上任意捕捉一點后，輸入per回車，第二點捕捉垂足；
5.結束操作后，最后我們可以得出兩者之間的距離，完成如下圖：
在CAD中得出兩橢圓或兩圓之間距離并標注的方法是不是比較容易掌握，大家今天又掌握了一個相關技能，希望大家可以在學習CAD的路上越走越好。
