通常情況下，產品的裝配過程有自底向上和自頂向下的兩種設計方式。但設計師在實際的裝配過程中，還會根據裝配需要進行子裝配中零件的解散，或者將某些零件組合成一個子裝配。而這要求所使用的設計軟件提供有相關的專業功能，以滿足設計師對這部分內容的設計需要。針對這一現實需求，中望3D2021提供了“解散子裝配體”與“組成子裝配體”的功能，可幫助設計師快速完成這部分內容的設計工作。
      接下來，我們在中望3D2021中來具體了解這兩個功能的詳細情況和組合使用方法：
      首先，在中望3D的裝配管理器中，設計師對所需解散的子裝配節點點擊右鍵，就可以看到右鍵菜單中的“解散子裝配體”命令。接著點擊“解散子裝配體”，即可看到S1下的三個零件已經被釋放出來。

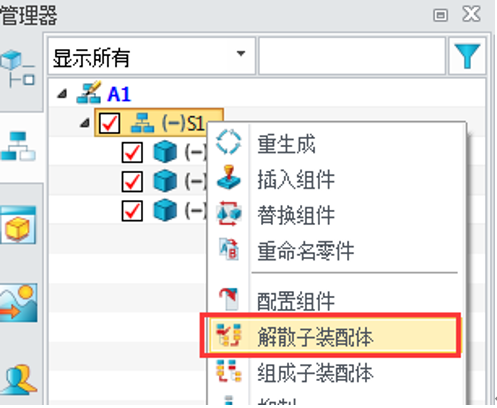

圖/“解散子裝配體”命令

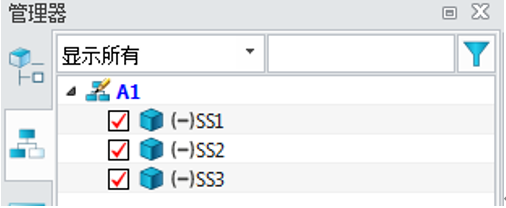

圖/子裝配體被解散釋放

      其次，選中需要組合成為子裝配的零件，并點擊右鍵，就可以看到右鍵菜單中的“組成子裝配體”，如圖所示。

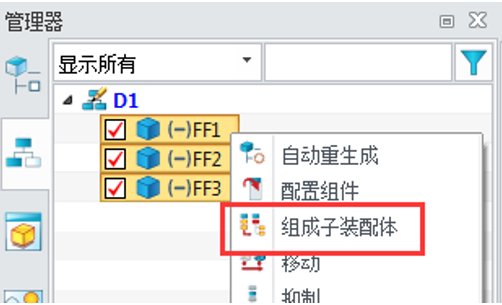

圖/“組成子裝配體”命令


       此時，設計師只需點擊“組成子裝配體”，填寫零件名為F1，并點擊確認，即可看到FF1、FF2、FF3組成了子裝配F1。

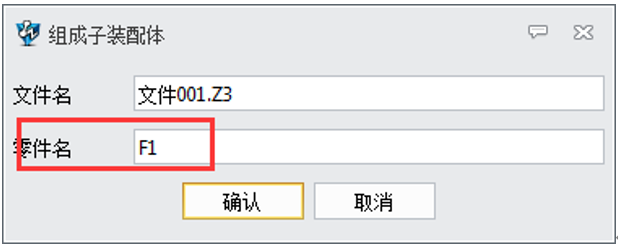

圖/填寫零件名

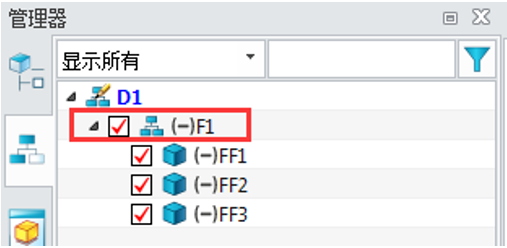

圖/多個零件組合成子裝配體


      綜上所述，在裝配設計過程中，如果涉及到所需子裝配解散或者所需零件組合成子裝配，中望3D2021能夠幫助設計師快速完成該項工作，滿足設計需求。
