鈑金模塊功能是工程師在做造型設計中會使用到的，而三維CAD軟件提供的全凸緣、局部凸緣、凹陷、百葉窗等鈑金功能，雖可以滿足基本制圖需求，但是無法快速繪制出異形凸緣等特殊曲面造型，工程師借助這些基礎功能需通過繁瑣的操作，花費大量時間才能繪制出異形凸緣。對此，中望3D2020提供的“輪廓凸緣”功能，支持工程師直接編輯凸緣的草圖形狀，以實現任意形狀的凸緣創建，從而讓設計變得更加自由和便捷。

在中望3D2020中，輪廓凸緣功能的使用非常的便捷。工程師可利用軟件鈑金模塊中的“草圖”和“拉伸平板”兩個功能快速建立一個鈑金件，然后調用“輪廓凸緣”功能，只需在選取所要創建凸緣的對應線性邊后點選編輯輪廓，即可進入到輪廓的草圖編輯界面。

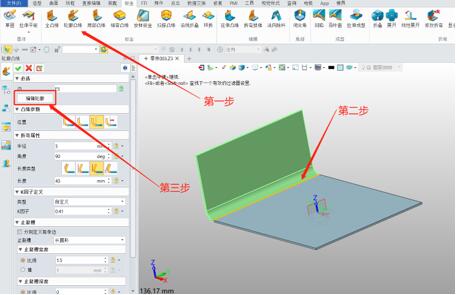

圖：調用“輪廓凸緣”功能

中望3D2020默認的凸緣形狀是長方形，工程師可根據實際情況對輪廓進行任意的修改 。值得一提的是，“輪廓凸緣”的草圖輪廓可以短于或超過所選邊的邊界，從而最大程度滿足工程師不同的設計場景與制圖需求。

除此之外，輪廓凸緣功能還具備了其他人性化的特點。如工程師繪制完草圖輪廓后，發現需做凸緣的邊線選取錯誤，則可直接切換不同的線性邊，草圖輪廓將會直接基于新的邊自動更新。針對其他的參數，中望3D2020支持工程師通過左側屬性欄中不同屬性進行修改。需要注意，“輪廓凸緣”中的折彎屬性角度支持0度到90度。通過對軟件提供的屬性進行修改，工程師可實現參數化設計，快速繪制出所需要的鈑金形狀。

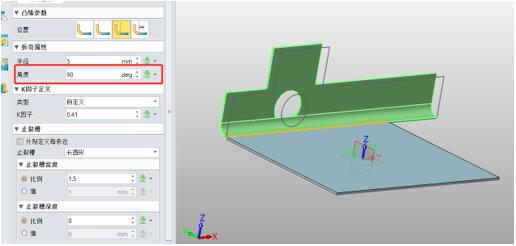

圖：折彎角度90度的效果

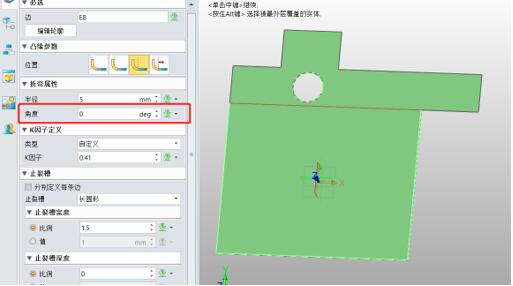

圖：折彎角度為0度的效果

小結：中望3D2020的“輪廓凸緣”功能為工程師提供了更便捷高效的設計方式，同時提供有大量的可參屬性，可以大幅度減少工程師建模的工作量，降低建模的難度，使建模變得更加輕松自由，得心應手，從而幫助提高制圖效率和質量。
