在三維CAD設計過程中，草圖是三維造型的基礎，繪制草圖是創建零件的第一步。因此，草圖設計的的效率對三維CAD設計體驗有很大的影響，同時，對于許多需要2D&3D協同設計的企業而言，有助于提升內部數據交互的順暢性。近期，全新的三維設計軟件中望3D2015隆重面世，結合國內外研發精英實力，重點打造煥然一新的草圖設計模塊，包括與二維CAD的兼容性、新增更豐富的高效功能等。在此，小編特意邀請三維CAD設計專家，以燈罩為例，與大家分享如何通過中望3D 2015的全新草圖設計功能，告別以往繁瑣的軟件操作。

       第一步：插入草圖，可以把畫好中望CAD圖形直接復制到中望3D的草圖，如下圖，也可以直接在中望3D的草圖環境中直接繪制。

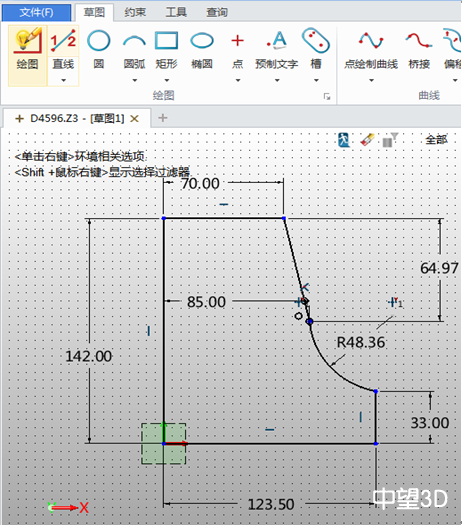

圖1/2D轉3D草圖

        第二步：使用【畫線裁剪】功能­刪除多余的線條。點擊【畫線裁剪】，按住左鍵，然后如畫線一樣拖動線條，就能快速裁剪或刪除所有畫過的對象，效果非?？焖僦庇^（圖2）。


圖2/【劃線裁剪】功能的效果圖

        第三步：使用【重疊檢查】功能檢查線條。點擊【重疊檢查】，紅色顯示重疊部分，一般來說重疊對象是很難被發現，但軟件增加了清晰的列表及標注后，用戶就能靈活地決定是否刪除相關重疊部分，如圖3所示。

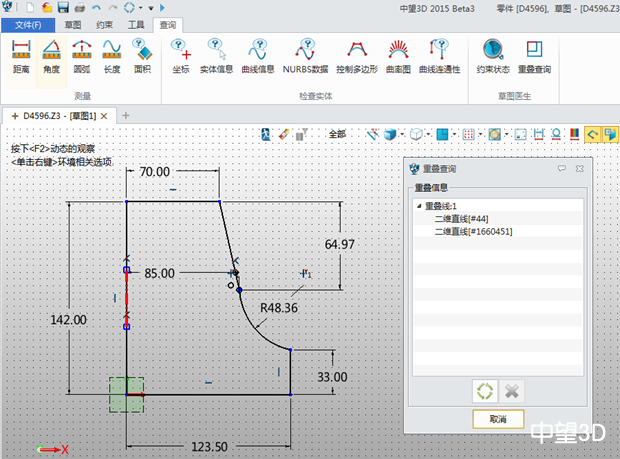

圖3/【重疊檢查】功能的效果圖

        第四步：使用【約束狀態】功能檢查約束，點擊【約束狀態】，軟件自動顯示約束的狀態，如下圖所示。

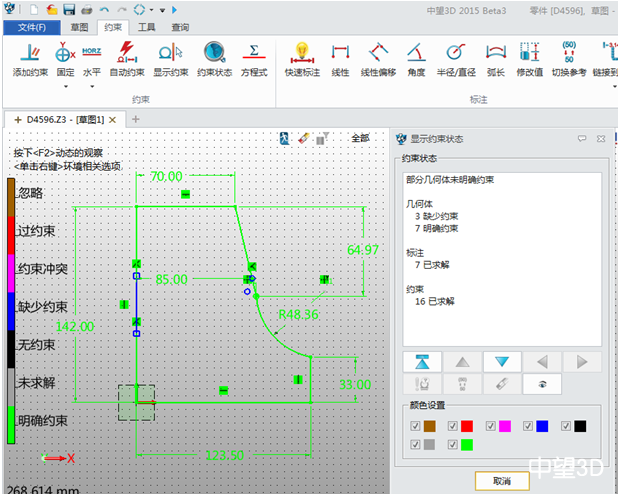

圖4/【約束狀態】功能的效果圖

        第五步：使用【旋轉】等其它命令完成燈罩的設計。

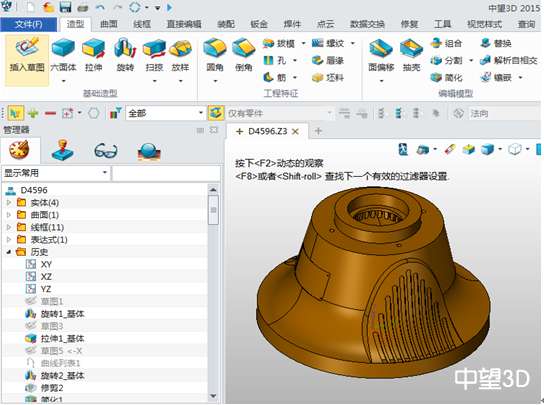

圖5-【旋轉】命令的效果圖

       事實上，中望3D2015除了煥然一新的草圖設計功能外，也全面優化了建模的流暢性、工程圖3D標注、CAM加工的精準性、數據兼容性等，為企業、個人用戶提供更高效的數字化設計/制造全流程方案。歡迎各位參與中望3D 2015有獎測評活動，只需反饋使用建議，即可贏取iPad mini和中望3D2015正版激活號，更是為中國三維設計軟件的發展貢獻你的力量！請登錄中望3D2015專題頁面http://www.zw3d.com.cn/special/list-98.html進一步了解新功能及參與有獎測評。
