想必大多數工程師都想快速建立自己的非標準零件庫。三維CAD中望3D 2014版新增的特征配置功能，不但可以實現工程師創建自己零件庫的愿望，還能讓設計師在原有設計的基礎上修改參數，快速開發出新品。對于那些外形大致類似的產品來說，三維CAD中望3D的這個功能可大大提高其設計效率。如鐘表產品設計就可很好地應用這個功能，在原有設計上更改尺寸，開發出新產品。下面我們就以鐘表為例，體驗一下三維CAD中望3D特征配置功能的高效運用：

1、首先，完成一款手表的產品建模設計，在這款通用的手表基礎上創建特征配置表。

       ①在特征樹空白處右鍵彈出快捷菜單，點擊“創建配置”
三維cad中望3D快速建模設計手表外殼

       ②輸入配置名稱

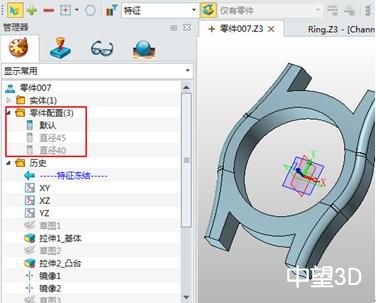

       ③所有新建的配置表都在零件配置文件夾下統一管理


2、中望3D編輯配置表及添加特征尺寸變量，如我們現在通過更改表框的最大外徑來改變產品的設計來添加特征及尺寸。下面我們以最大外徑為45和40為例來說明：

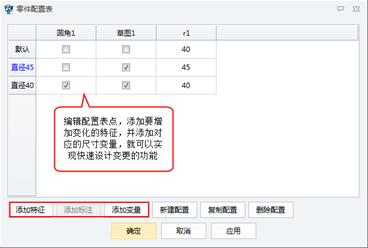

       ①選中其中一個配置列表右鍵選擇編輯

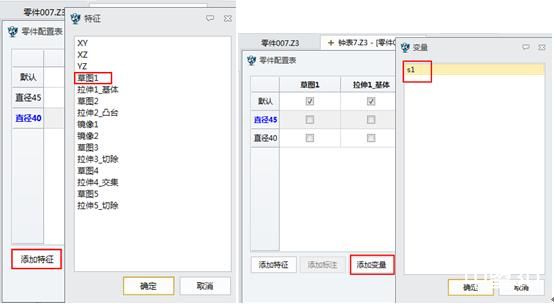

       ②點擊添加特征，從彈出的菜單選擇草圖作為尺寸變化特征，然后添加變量

      ③完成上面的設置后點應用確定退出定制對話框

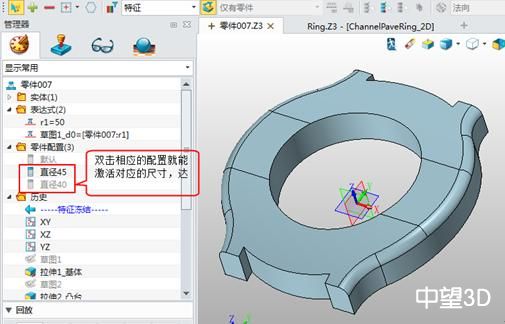

3.通過配置文件夾雙擊對應的配置選項，激活對應的配置就能實現快速設計的功能

      三維cad中望3D2014版中全新的“特征配置”功能可有效減少設計步驟，降低工程師的工作量，提升公司的產品設計效率，是新版本的亮點之一。為了幫助用戶輕松體驗三維cad中望3D2014的更多新功能，中望3D推出 “跟奉老師學3D”交流探討http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中。與此同時，3D工業創新設計大賽仍在火熱進行，報名與作品提交手續簡便，只要是中望3D的Z3格式文件均可參加，還有iPad Air+3K現金獎等你拿回家！
