電機行業在國民生產中占據著非常重要的地位，廣泛應用于工業生產的各個領域。但由于電機行業市場變化不斷快速發展，企業需要能快速響應客戶訂單，快速完成產品設計和工藝準備，縮短產品開發周期，因此企業在設計上對圖紙的要求越來越高，對產品設計、工藝人員要求越來越嚴格。選擇一款高性價比的三維CAD軟件自然也就成了電機行業企業們迫切需要解決的問題。

        國內知名三維CAD/CAM軟件中望3D是一款為企業提供高性價比的三維CAD/CAM解決方案，造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全，下面就為大家介紹一下中望3D在電機行業裝配下的參數化設計，在設計中可以通過控制幾個關鍵尺寸，來派生新的零件，以達到提高設計效率。


                                                      中望3D建模設計電機裝配三維效果圖

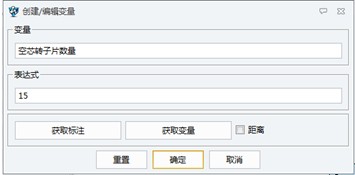

        我們要按照實例設計一款電機,首先我們要確定一個基準部件,在本案里我們以電機轉子為基準開始設計.首先打開中望3D軟件進入建模界面工具命令條--變量,設置轉子單片厚度為1;空芯轉子片數量15;十字芯轉子片數量20。

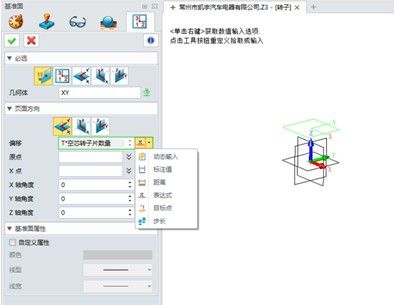

        然后在XY平面的基礎上創建兩個基準面,在這里我們將以參考變量表達式的方式來標注基準面偏移量。

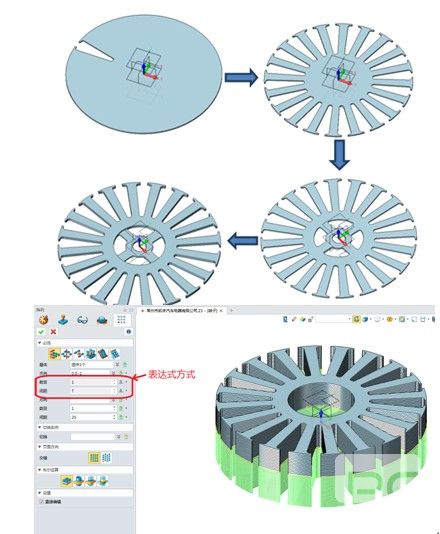

       創建好后現在開始繪圖,創建Φ120厚1的圓片,在圓片上按尺寸繪制草圖。




       拉伸切除,并圓形陣列20份.繪制草圖完成中間部分,復制一個轉子片創建中間沒有十字芯的轉子片.最后陣列完成轉子的創建。

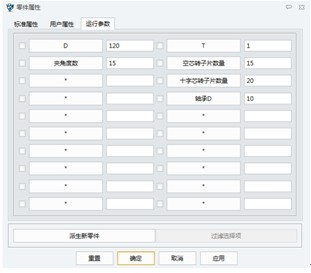

       下面添加零件屬性,運行參數.在DA工具欄點擊顯示尺寸,點擊添加即可.也可以在屬性下標簽添加名稱標簽到實體定義運行參數名稱后再添加。



       中望3D可以通過修改運行參數來得到不同型號的轉子派生新的零件，介紹到這里并沒有結束,最終我們要以轉子為基準,利用裝配中的參考命令,定義其它組件的參考基準。再創建其它組件完成裝配,這樣我們就可以做到修改轉子的運行參數裝配整體就會跟著發生變化,來修改編輯整個裝配造型,從而達到提高三維CAD設計效率的目的。

                                                                  電機三維建模效果圖


         通過中望3D對電機設計的操作演示，充分體現出中望3D在參數化控制的快捷靈活自由優勢，除了該方面的優勢外，中望3D在電機行業還具有方便模型變更、立體裝配效果、運動仿真等多方面功能亮點，為電機行業提供整體行業CAD/CAM一體化解決方案。由于篇幅限制不能一一敘述。本文圖紙已上傳到微小網VX.com圖紙頻道，可以免費下載。如果想要進一步了解如何通過中望3D繪制更多的產品設計或下載免費本文電機圖紙，可以到三維CAD專家奉老師的培訓欄目—“跟奉老師學3D”交流探討（http://www.zwcad.com/community/thread-12836-1-1.html），奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中。
