手機作為人們最常用的生活工作產品之一，全球商家們對其市場份額爭奪已趨白熱化，特別是對外觀設計要求尤為苛刻。三維CAD軟件對于手機的工業化設計，起著舉足輕重的作用，本文結合手機外殼的結構特點，以全球知名手機品牌三星的一款手機5830i的手機后蓋為例，著重介紹了三維CAD軟件建模方法中的特征建模，說明了建模順序在建模初期的決定性作用，同時介紹了幾個特征操作在建模過程中的應用。

       手機后蓋是手機非常主要的外觀組成部分，也是最直接影響消費者對一部手機喜好的判斷部件，對于此部件的建模設計，常用的命令有拉伸、拔模、倒圓角、抽殼等，下面讓我們來看看三維CAD軟件中望3D如何能滿足三星手機進行后蓋的快速建模設計，協助手機工程師們高效完成設計工作。

\

       1、第一步：打開中望3D，新建文件并命名為“Samsung5830I后蓋”。

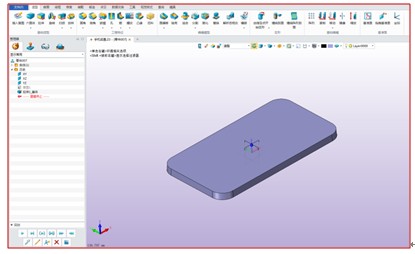

       2、第二步：草繪產品最大外形輪廓線，拉伸實體操作，得到如下圖形，

\

       3、第三步：四周倒R7圓角

\

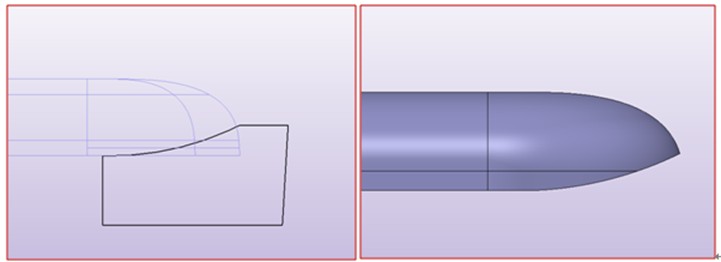

       4、第四步：做頭部小編特征；草繪需要切除的外輪廓線，拉伸做減布爾預算即可，如圖所示：

\



 5、第五步：依照上圖特征，做抽殼操作，設置產品肉厚為2mm:

       至此，基本完成了產品的外形設計，后續進行產品內部機構設計，內部機構設計簡要主要包含以下兩個方面：

       1）手機后蓋跟其他件之間的配合及裝配

       2）電子零配件的裝配等內容

       手機內部機構的設計在中望3D中主要通過草繪卡扣外形-拉伸進行加減布爾運算等相關造型命令進行內部機構創建

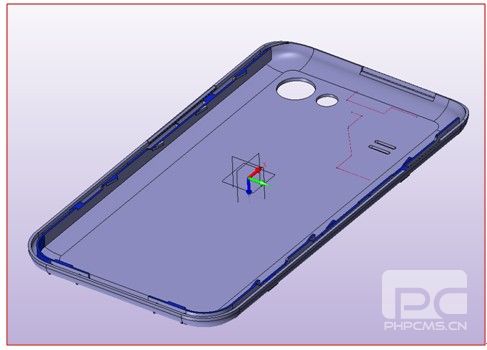

       得到如下圖形：

\

       防水倉的特征及類似特征繪制，在中望3D中是很方便的

       1）桿狀掃描功能：

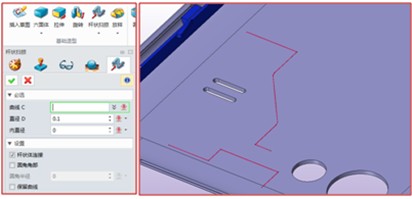

       繪制需要做防水的路徑，點擊桿狀掃率功能，設置直徑等內容，點擊√：

\

       值得強調的是，針對經常用到的拉伸功能，對比其他三維軟件，中望3D有更加方便的設計方法：

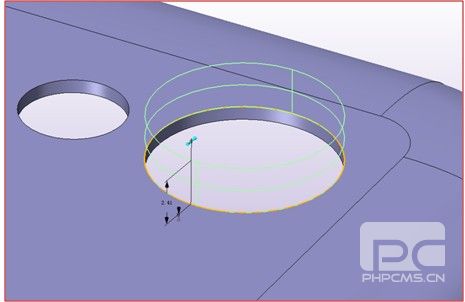

       1）支持輪廓邊拉伸：直接點選特征邊緣，可以進行邊緣的特征設計：

\

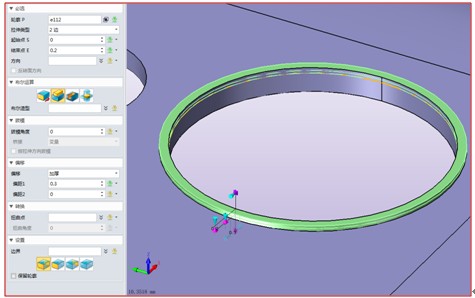

       也可以設置加厚后其他選項，快速得到所需特征：

\

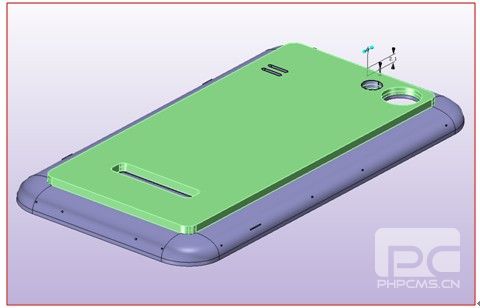

       2）支持面拉伸命令：直接點選需要拉伸的面即可，無需參照輪廓：

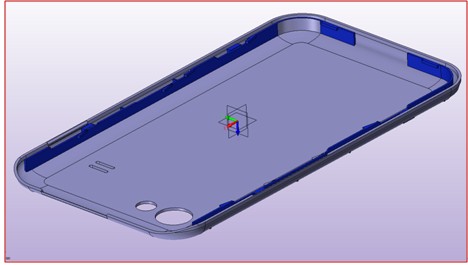

       最終得到我們所需的后蓋產品初步三維圖形：

\

       通過演示使用得知，該手機后蓋的建模設計其實不復雜，任何三維CAD軟件都能完成，但中望3D相對其他軟件會更加簡便快速，有興趣的朋友們可以通過中望3D官網免費下載試用，初學者也可以在中望3D論壇下載這款手機后蓋的三維CAD圖紙（http://www.zwcad.com/community/thread-11354-1-1.html），對照著中望3D 2013SP新版教程，更快掌握三維CAD設計。
