全球享譽盛名的世界技能大賽的中國集訓基地(廣州工貿)CAD機械設計項目于9月14日舉行公眾開放日，主要向市民展示3D設計及打印技術。為照顧到初學者的接受程度，現場指定教學作業的展示案例為孔明鎖魔方。吸引了大批院校代表及市民同步聽課操作。由于還有大部分三維設計愛好者未能到現場，本站小編第一時間收集到相關的設計步驟，向大家介紹當天如何用開放日指定三維CAD設計軟件中望3D，快速建模設計孔明鎖魔方。

首先對于這樣的圖紙，其實各款軟件都是比較容易實現的，但更多的會用草圖來實現，對比其他三維設計軟件，中望3D完全不需要進入到草圖中，就可以輕松實現孔明鎖部件的繪制。具體操作如下：

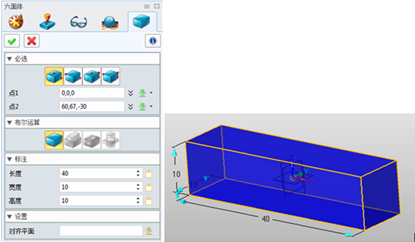

1、只需要輸入長寬高就行了，簡單快速。如下圖：

\

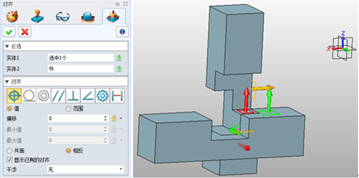

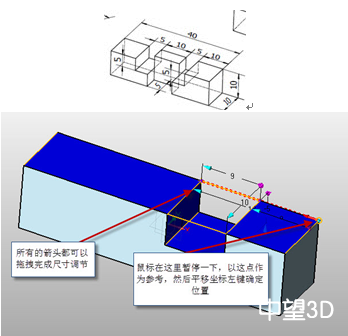

2 、對于其它的一些部件，中望3D也可以不用進入到草圖中。以繪制下面這個部件做為例子，如下圖：

\

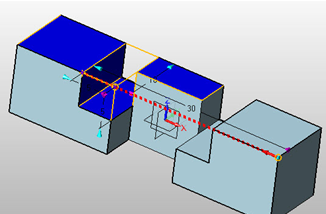

輸入各位置的尺寸，如下圖：

\

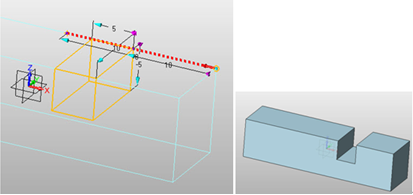

同樣的道理，以右下點做參考，然后輸入值，就完成了。如下圖：

\

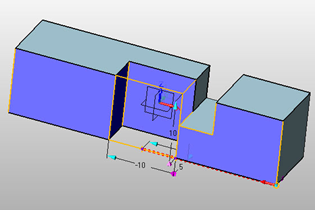

以左上點作為參考，然后輸入值，就可以完成整個部件的繪制。如下圖：

\

完成繪制之后，為了使裝配得更加流暢，我們可以先在軟件里面組裝一下，通過常用的對齊功能，對齊孔明鎖的各個位置，如下圖：

\

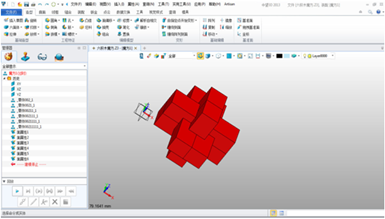

最后裝配組裝完畢的效果圖如下圖：

\

為了視覺效果更加炫，可以用中望3D進行一些渲染，如下圖。如果希望能將該圖進行3D打印，用中望3D自帶的3D打印命令接口即可進行3D打印設置，詳細步驟可到中望3D官網社區http://www.zwcad.com/community/forum-13-1.html查詢相關文章《三維CAD中望3D快速3D打印世界技能賽孔明鎖》。

\

從以上操作可得知，運用中望3D簡單操作即可快速進行魔方的建模。而且中望3D的獨有混合建模技術，可以支持實體和曲面之間的自由交互，即使在設計過程中隨意拉扯也能得到精確尺寸，做到快速修改和編輯，提升產品設計效率，縮短設計周期。目前中望3D 2013 SP新版已推出，除了具有支持64位版本，輕松打開4G超大圖紙模型外，還有更多功能增強，CAM加工編程更精準等亮點功能。想了解讓人眼前一亮的SP版新功能，請登陸中望3D官網免費下載：www.zw3d.com.cn
