軸承是用于確定旋轉軸與其它零件相對運動位置，起支承或?qū)蜃饔玫牧悴考］S承品類繁多，應用極為廣泛，是當代機械設備中一種舉足輕重的零部件。前期建模設計好壞，直接影響到后期加工制作質量。本文用國內知名三維CAD/CAM軟件中望3D實例操作應用，為各位讀者朋友展示如何快速進行軸承的三維CAD建模。

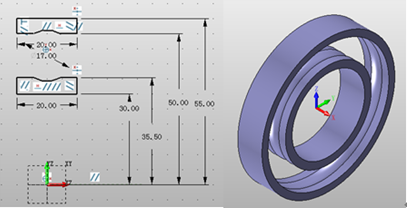

       第一步設計軸承內外圈，利用中望3D的智能約束、參數化草圖設計內外圈（見下圖），然后旋轉：（本文的圖紙下載可登陸官網社區：http://www.zwcad.com/community/viewthread.php?tid=11105&extra=，可以同步下載最新的2013三維CAD/CAM教程。）

\

       第二步設計滾動體：（見下圖）

\

       第三步利用上步設計的滾動體來關聯設計支撐架，滾動體參數改動時，支撐架也跟著改動，關聯設計減少設計修改動作，大幅度提高設計效率：

\

       第四步進行裝配，中望3D提供簡單實用裝配功能，能夠方便快速的創建裝配關系：

\

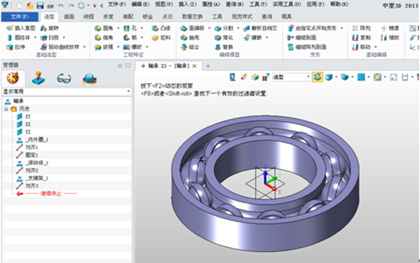

       通過以上軸承建模演示操作，中望3D的智能約束、參數化草圖設計、裝配功能，可以快速進行軸承的前期三維CAD建模。為此，中望3D也為大量這類型需求的客戶，提供了解決性方案。值得注意的是，中望3D2013sp版即將推出64位版本，增強了簡易便捷的數據轉換、放樣支持點輪廓功能，提高最小刀長的計算精度等，大大提升設計效率，敬請關注。
