圓柱螺旋齒輪能夠傳遞兩交錯軸之間的回轉運動，適用于高速、重載、低噪音的場合。螺旋圓柱齒輪常采用滾齒或插齒進行加工，適合批量化大規模生產。但對一些非標、單件或小批量的產品生產，特別是非金屬材質例如望遠鏡、數碼相機零部件的小齒輪加工，在缺少相應設備的情況下采用傳統加工方式就不合適。在先進制造技術風行的背景下，我們可以借助中望3D軟件這樣的CAD/CAM一體化解決方案繪制相應的三維CAD造型并編制數控程序，通過多軸加工機床采用數控加工的方法進行生產，解決以上存在的問題。本文以是以中望3D為例，向大家展示如何解決圓柱螺旋齒輪繪制及編制數控程序問題：

       1.圓柱螺旋齒輪三維造型

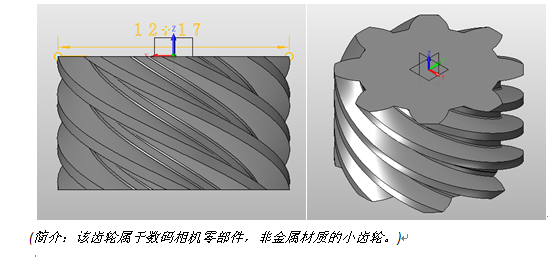

       為了得到滿足CAD設計要求、外形精確的望遠鏡、數碼相機圓柱螺旋齒輪，我們首先利用中望3D的CAD模塊繪制相應的三維造型，如下圖：
\

       2.圓柱螺旋齒輪的數控編程

       傳統的手工編程方式無法對螺旋齒面這樣復雜的曲面進行數控編程，因此要借用例如中望3D這樣的CAD/CAM軟件來生成精準的刀軌。中望3D的CAM模塊基于三維造型自動生成加工所需的刀路，完成數控編程過程，縮短產品的開發周期，并能夠與CAD模塊實現數據的無縫銜接，因此在中望3D中可以完成圓柱螺旋齒輪的三維造型后直接進入CAM模塊進行數控編程。

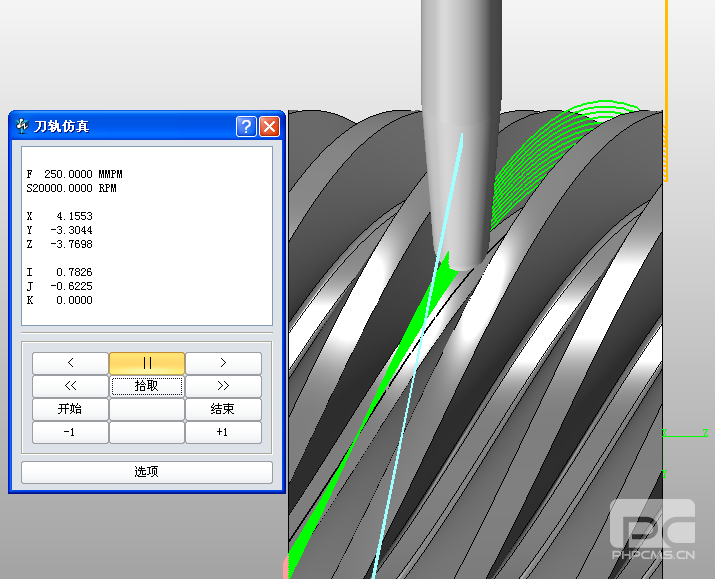

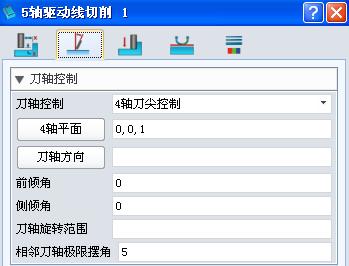

       在確定加工坐標系及安全高度后，我們首先使用中望3D里面的5軸驅動線切削工序進行開粗，鑒于該齒輪的特點，在刀軸控制我們選用4軸刀尖控制的方式。生成開粗刀路如下：

\
\

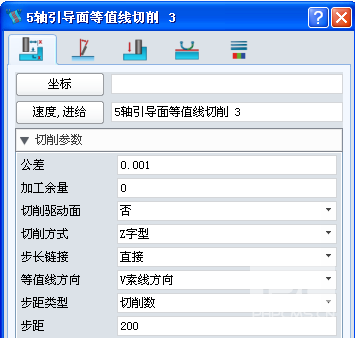

       接著我們使用中望3D里面的引導面等值線切削工序進行精加工，根據齒面UV線分布規律，這里等值線方向我們選擇V索線方向。

\

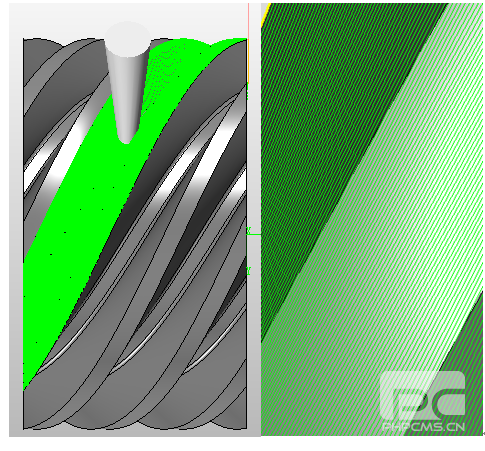

       生產精加工刀路如下，并附上刀路放大圖：

\

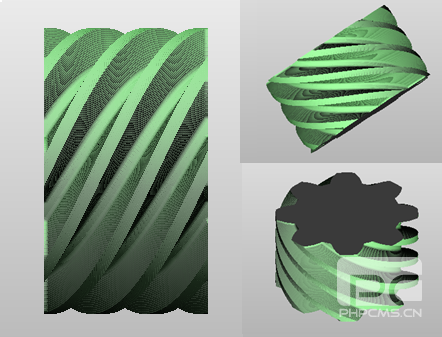

       圓柱螺旋齒輪上的齒面都是均勻分布的，其它齒面的刀軌我們通過陣列得到，然后使用中望3D里面的實體仿真功能，得到最終效果如下：

\

       后處理方面，可能會有用戶考慮到軟件與機床的兼容性，目前中望3D支持市面上絕大部分多軸機床的類型，可以輕松完成最后的加工步驟：

\

       通過以上案例分析望遠鏡、數碼相機行業的螺旋齒面零部件用中望3D繪制并編制數控程序，解決了傳統的手工編程方式在缺少設備情況下的缺陷。中望3D不僅提供強大的三維CAD造型功能，且能提供各種靈活的CAM加工多軸刀路，為客戶提供優質的三維CAD/CAM軟件平臺，滿足制造業企業的使用需求。值得注意的是，中望3D 2013最新版本中加入的直接輸出到“3D打印機”（Print3D）的功能，該功能讓用戶能夠非常方便快捷地與3D打印機交互，自動輸出快速打印，對比傳統模具制作，企業可以更快成型出模，從幾周的時間成本縮短到1天或更短時間，大大節省了企業的制作成本。歡迎登陸中望技術社區的中望3d圖紙交換區下載免費圖紙（http://www.zwcad.com/community/viewthread.php?tid=10789&extra=）
