【引言】在過去，傳統制造業生產方式的產品通常需要工業CAD設計、手板制造、模具CAD設計等諸多環節才能實現，其生產周期漫長。但如今社會生活節奏越來越快，產品生命周期越來越短，定制化需求越來越強。市場的這些變化，使得傳統的制造方式在時間與成本上都面臨巨大的壓力。面對如此困境，有何良策？ 答案是：3D打??！

       中國經濟體制改革研究會副會長王德培表示，到2050年，中國80%的工業產品將由3D打印來完成。那么要實現3D打印，需要哪些工具呢？以塑膠行業比較常見的口哨為3D打印實體為例，本文小編馬上為你解開謎底。

       首先，得有完成打印目標的三維CAD設計軟件（同“3D設計軟件” ），即需要3D建模；其次，再有一臺3D打印機。為什么需要三維CAD設計軟件進行建模？以為必須是以計算機三維CAD設計模型文件為基礎，通過3D打印機軟控系統，制造出實體產品。很明顯，3D設計軟件設計出來的模型是3D打印的根本（也就是通常所講的“建模”），通俗就是打印的內容。

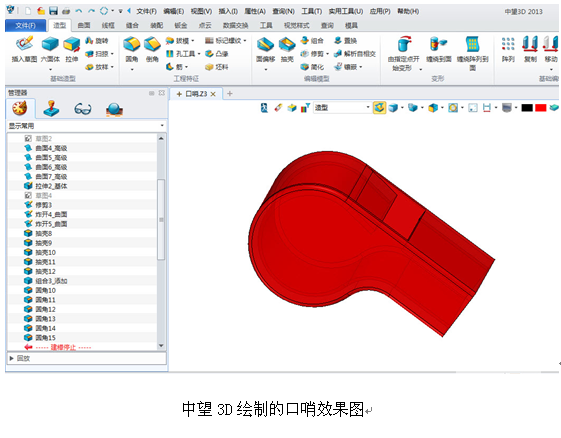

       常見的三維CAD設計軟件有國外的Solidworks，NX，國內中望3D等。由于中望3D具有靈活的自由曲面建模功能，滿足企業進行精確設計的需求，對比其他軟件，中望3D安裝更輕便，更易學易用，而且在最新的2013版本中加入了直接輸出到“3D打印機”（Print3D）的功能。該功能讓用戶能夠非常方便快捷地與3D打印機交互，快速打印，因此本文小編選擇用中望3D作為本次3D打印前端設計演示的繪圖工具，具體繪制步驟請登陸中望3D官網www.zwcad.com搜索《三維CAD設計在塑膠產品行業的應用》一文查閱，此處不做展開。

\

       由于3D打印文件格式為STL，首先將設計好的口哨模型圖紙用中望3D輸出轉為STL格式。由于中望3D 2013最新加入直接輸出到“3D打印機”（Print3D）的功能，專用于與3D打印軟件無縫接合。可以自動切換到專用3D打印軟件界面，無需手動轉換STL格式即可進行3D打印編程工作。

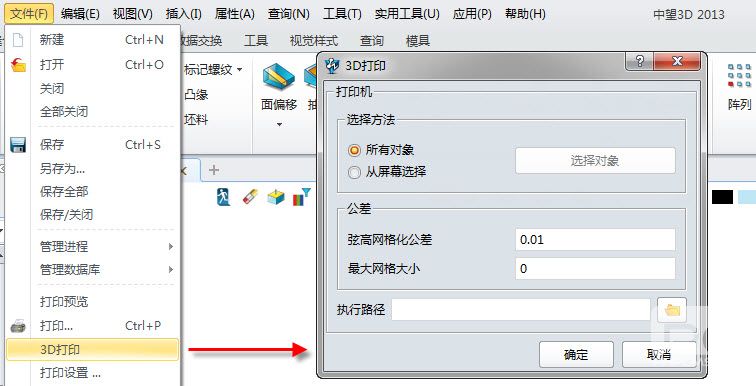

       第一步：選擇“文件”操作界面上的“3D打印”按鈕（如下圖）。

\

       第二步：輸出的STL文檔自動輸入到專用3D打印軟件界面，進行簡單的處理，即可開始打印。而其它各大廠商軟件配置的問題， STL文檔未能自動導入專用3D打印軟件，需要采用手動加載。

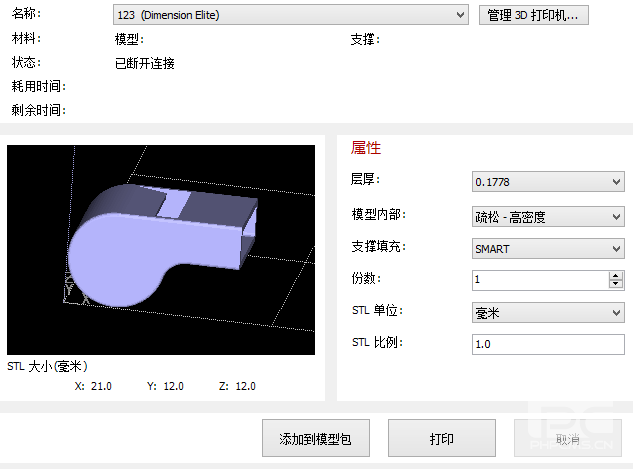

       Stratasys公司的dimension elite是操作3D打印流程的系統，由CatalystEX軟件控制。將StL模型倒入到CatalystEX軟件，如下圖：

\

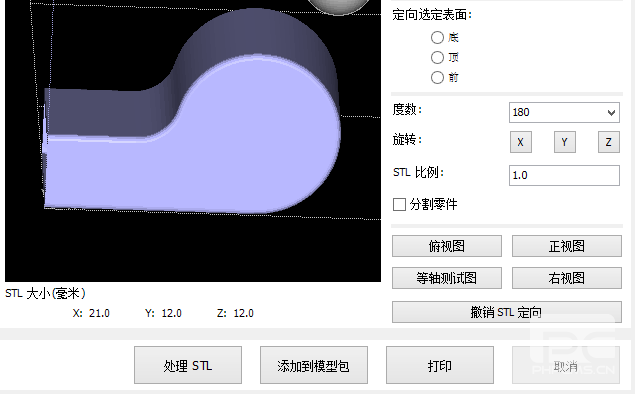

       如果采用默認的產品定向打印，底部需要生成較多的支撐材料。出于減少支撐材料，我們調整下產品定向。將產品繞著Y軸旋轉180度，結果如下：

\

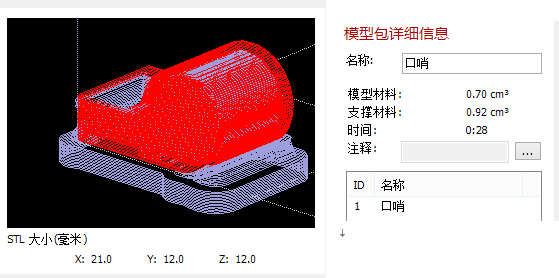

       調整后，我們即可進行模型包生成。從模型包信息可以很方便的看出，打印“哨子”需要模型材料0.7cm3，支撐材料0.92cm3。



\

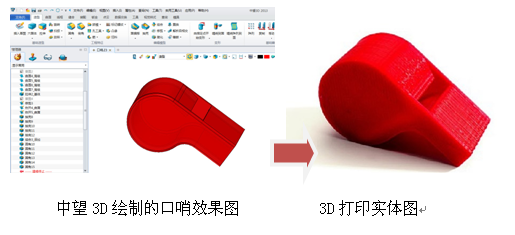

       最終產品如下圖：
\

       口哨產品看似簡單，制作其模具可是需要費一番功夫的。從產品設計、模具設計、注塑調試到生產，整個傳統的制作模式將耗時幾個月。但是如果用3D打印，現在幾天就可完成。由于中望3D具有美國、中國兩大研發中心，獨有的overdrive混合建模內核，強大的自由曲面建模能力，易學易用的操作特點，可以輕松完成各類曲面設計，滿足企業進行精確設計的需求，以及親民的價格和本地化服務，都讓3D打印創建三維數據模型這一過程變得輕松、可行。這也是許多塑膠企業選擇中望3D進行精確設計的主要原因。
