此次邀請了中望3D2012尋找童年驚喜的得獎?wù)叻窒砥?a href="http://www.askorans.com/" target="_blank">CAD設計作品——撥浪鼓的三維CAD作品。撥浪鼓的CAD設計主要由鼓身、鼓面、鼓錘、鼓柄等四部分構成，通過中望3D的常用旋轉工具便可以快速完成CAD設計，如同孩子搭積木一樣簡單、方便、直觀，并且中望3D易學易用的特點，可以幫助初學者快速掌握三維CAD設計技巧。接下來將為大家介紹撥浪鼓的三維CAD建模思路：

       第一步：繪制草圖

       為了直觀，筆者把草圖集中繪制，尺寸可以自己確定，只要比例適當就可以。

       草圖一：（鼓的直徑）在XY平面插入草圖，以坐標原點為圓心作直徑為100的圓。這個草圖主要作為后面草圖位置的參考，也可以不作這個草圖。

       草圖二：（鼓身的截面）在XZ平面插入草圖，通過旋轉獲得鼓的骨架。



\



       草圖三：（鼓面的截面）在XZ平面插入草圖，兩個鼓面對稱，同時做出也很方便，通過旋轉獲得兩個鼓面。也可以做出一個鼓面，然后通過鏡像得到另一個鼓面，結果是一樣的。

       草圖四：（鼓柄的截面）在XZ平面插入草圖，鼓柄縱截面的一半，通過旋轉的到圓形棒狀鼓柄。

       草圖五：（固定鼓面的泡釘）在XZ平面插入草圖，通過旋轉得到泡釘實體，鏡像到另一側鼓面，再陣列到鼓面的周邊。

       草圖六：（固定鼓錘的泡釘）在XZ平面插入草圖，通過旋轉得到泡釘實體，鏡像到鼓的另一側。

\

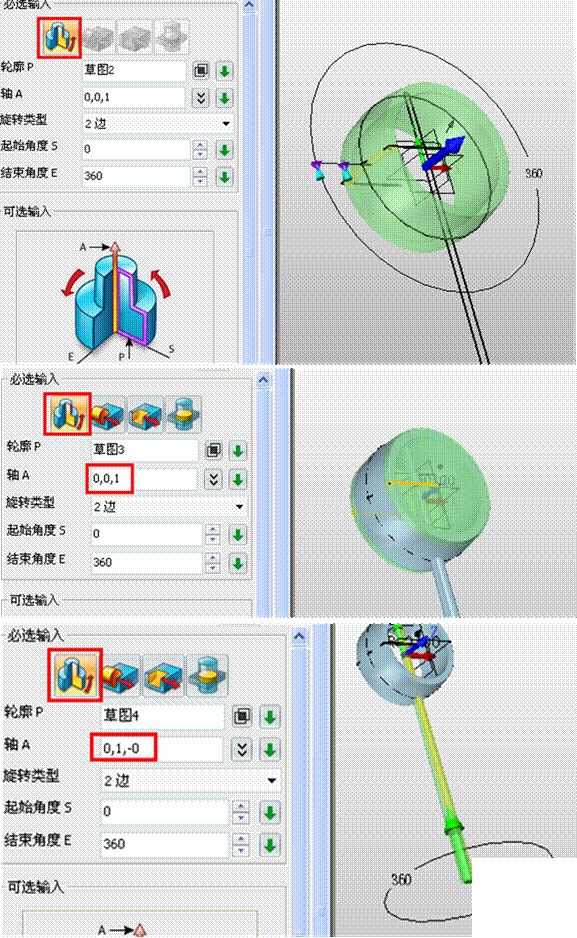

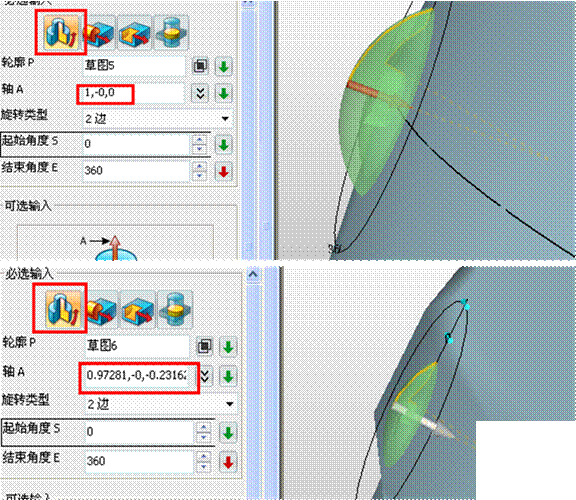

       第二步：將草圖進行旋轉得到實體

       六個草圖的旋轉都很簡單，這里就不贅述。詳見下列各圖。要強調的是各個實體都是獨立的實體，必選輸入都選第一項基體（紅色框部分），這主要是為后續更方便的進行實體著色、面屬性設定做準備。



\



\

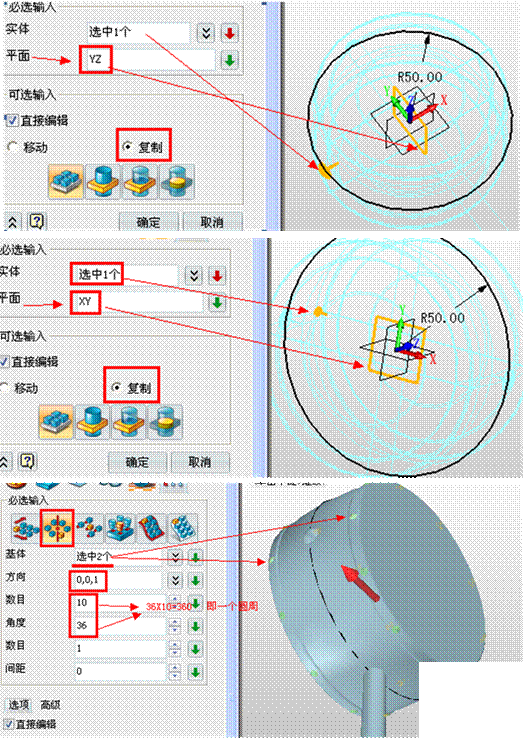

       第三步：通過鏡像和陣列功能制作泡釘

       將鼓的側面用于固定錘繩的泡釘鏡像到另一側，YZ平面為鏡像平面，選中復制。隨后將固定鼓面的泡釘鏡像到另一側的鼓面上，XY平面為鏡像平面，選中復制。最后將固定鼓面的泡釘進行圓周陣列，參考下圖。



\



       第四步：鼓錘與繩的創建

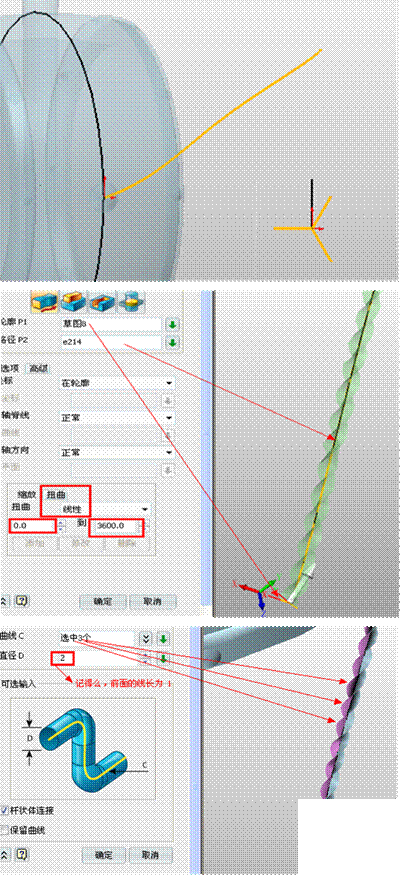

       在固定鼓繩的泡釘與鼓面間插入基準面，這個基準面與鼓面相切，在這個基準面插入草圖，在鼓錘下垂的方向做一個稍有彎度的曲線，線長約為鼓面半徑和鼓的厚度一半的和。

       在鼓繩的末端插入基準面，這個基準面與繩的末端垂直，在這個基準面插入草圖，在繩的末端做一個互成120度的線長為1的三條直線（這是要做三股的細繩）。退出草圖。

       進行掃掠，參數及效果如圖，然后再進行桿狀掃掠，但過濾器要選“邊”，這樣一個三股繩便完成了。在繩的末端做一個小球做為鼓錘。另一個鼓錘可以把做好的鏡像過去或復制移動過去。若要使繩的彎曲狀不同，就按上述步驟進行，做成另一個來。



\

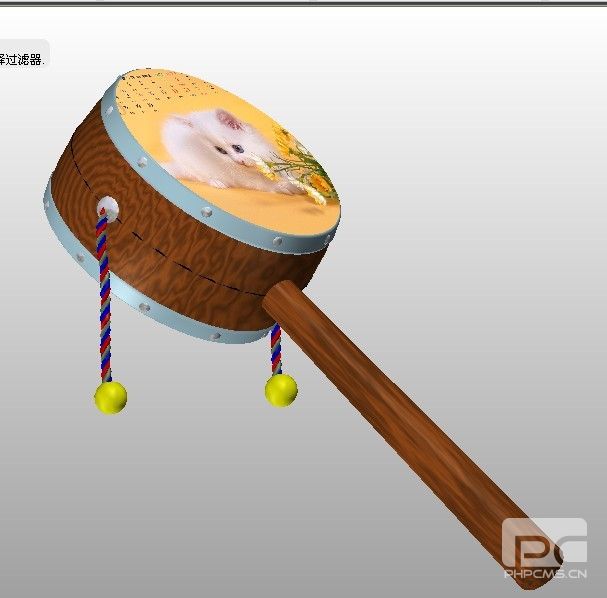

       第五步：后期處理渲染

       把草圖一隱藏或刪除。鼓柄和鼓身為木紋，鼓錘為黃色小球，為鼓面添加紋理帖圖。最后撥浪鼓的成果圖如下。



\



       精美的撥浪鼓三維CAD作品就誕生了，是不是勾起了許多朋友們童年的回憶呢？歡迎大家立即下載中望3D，體驗流暢、智能的三維CAD設計。中望3D自帶的三維CAD“邊學邊用”功能，也可以幫助初學者快速入門，制作屬于自己的創意三維CAD作品！撥浪鼓免費圖紙下載：http://www.zwcad.com/community/thread-5755-1-1.html
