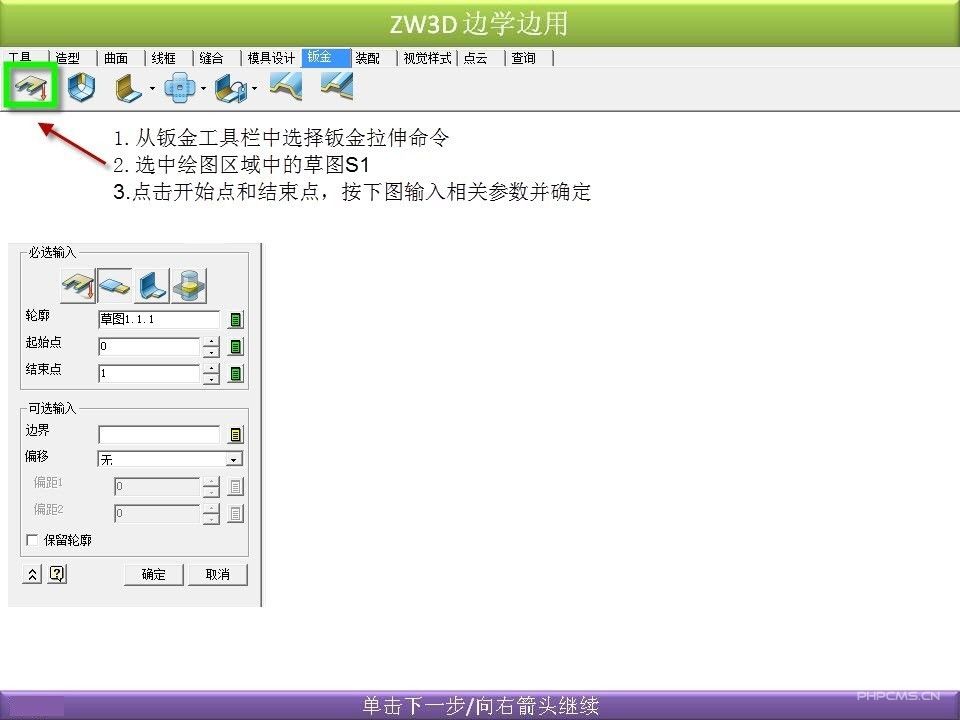

       1.在制作“邊學邊用”之前，需要將背景圖片制作好。通過截圖軟件截取并編輯，得到所需要的圖片，圖片中需要留空白區域以便放置幾何模型。圖片可如下圖（圖一）所示：

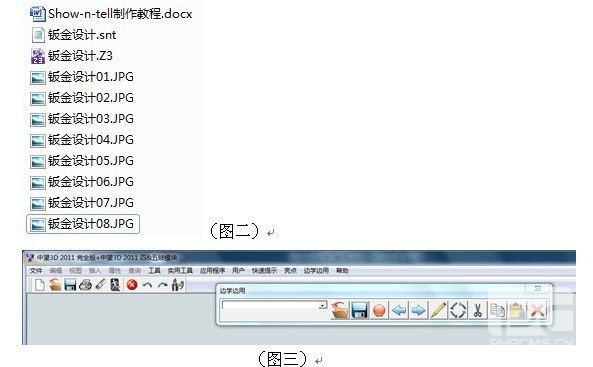

       2.整個show-n-tell的圖片需按步驟排列，并且名稱改為自己好記憶的名稱，方便后續選取（圖二）。

       3.需要注意的是在制作“邊學邊用”時，是鏈接到圖片所在的位置與名稱的，所以在制作完成“邊學邊用”后，圖片的名稱與位置不能更改，否則會因無法找到路徑而不顯示圖片

       4.打開中望3D軟件。點擊工具－邊學邊用編輯器（圖三）

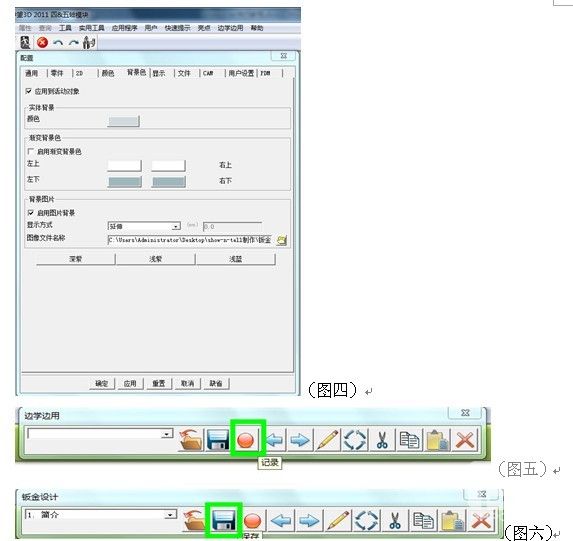

       5.點擊實用工具－配置，打開配置對話框。并進行如下設置。勾選“啟用圖片背景”，“圖片文件名稱”瀏覽找到“鈑金設計01.JPG”，在“顯示方式”中選擇延伸選項，這可以保證此圖片在不同顯示分辨率的電腦上依然滿屏顯示。（圖四）

       6.確定，退出配置對話框。

       7.點擊邊學邊用編輯器對話框中的記錄按鈕，如下圖綠色方框中所標記，并命名為“簡介”。（圖五）

       8.點擊保存，將此邊學邊用保存在本地磁盤上，建議與零件及圖片保存在同一文件夾下。（圖六）

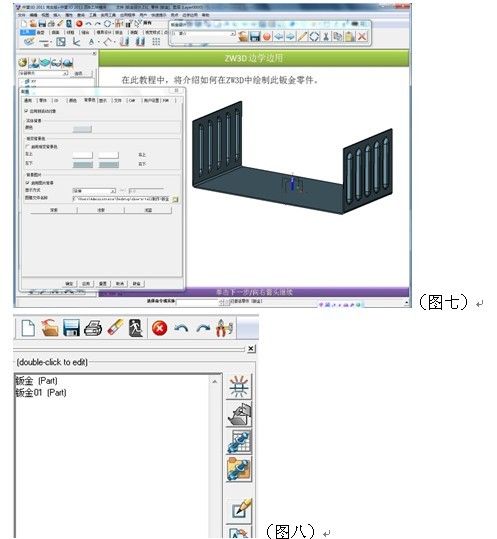

       9.使用ZW3D文件－打開，打開鈑金設計零件，并選擇“鈑金（零件）”，打開此零件。同前所示，修改配置，將圖像文件改為“鈑金設計02.JPG”。（圖七）

       10.將零件模型調整為最佳可視視角。同上步驟在邊學邊用編輯器中記錄，命名為“鈑金零件”。保存，替換掉已存在的“鈑金設計.snt”。

       11.退出零件（注意，這里不是關閉零件，而是退出），這里就需要用到ZW3D中的一個文件可包含多個零件的特性。

       12.新建一個零件，命名為“鈑金01”，如下圖八：

       13.雙擊“鈑金01”，進入此零件。

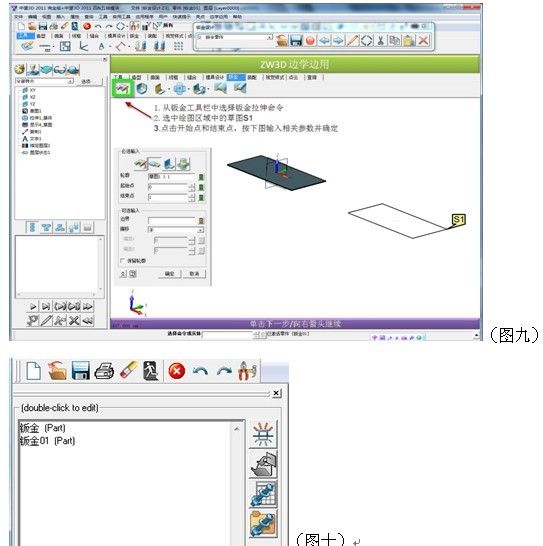

       14.進入鈑金01零件之后，首先修改背景配置。然后繪制需要的模型。這里需要注意的是，首先需要繪制出一個已經完成的模型，即此步驟的結果。同時也需要提供操作此步驟中所需要幾何元素。如下圖中需要得到左上的鈑金拉伸主體，在拉伸時需要選擇草圖，則在制作show-n-tell時，需要復制一份草圖出來供練習者使用，如右下所示（圖九）。

       15.完成操作后，在邊學邊用編輯器中記錄并保存，操作方法同上。

       16.退出零件，到此界面（圖十）

       17.選擇“鈑金01”，使用復制－粘貼，將此零件進行復制，然后使用重命名命令將復制出來的零件改名為“鈑金02”。

       18.雙擊“鈑金02”，進入此零件。

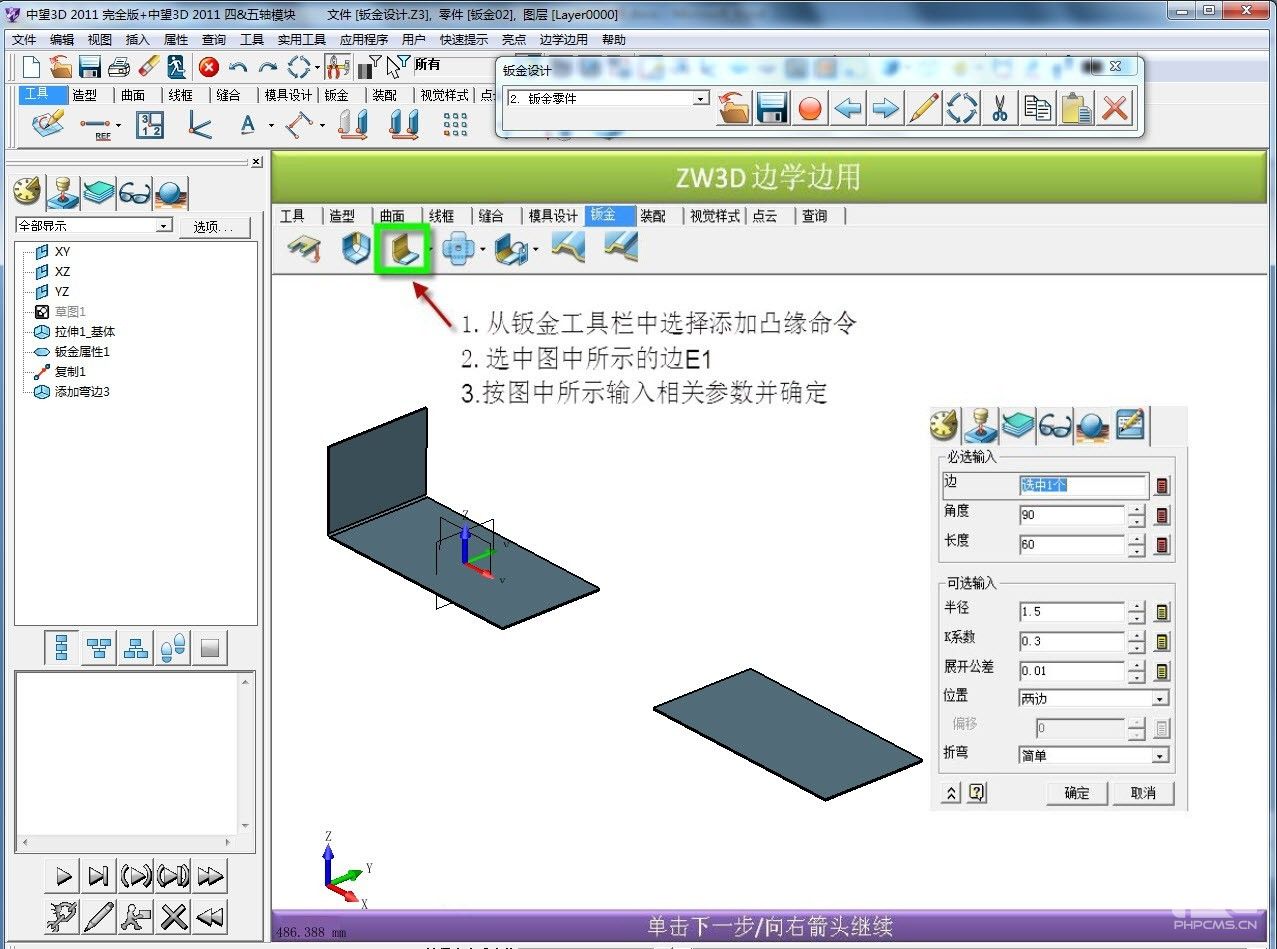

       19.同步驟14.修改背景配置、建立結果模型、復制模型、邊學邊用編輯器記錄、保存（圖十一）。

（圖十一）

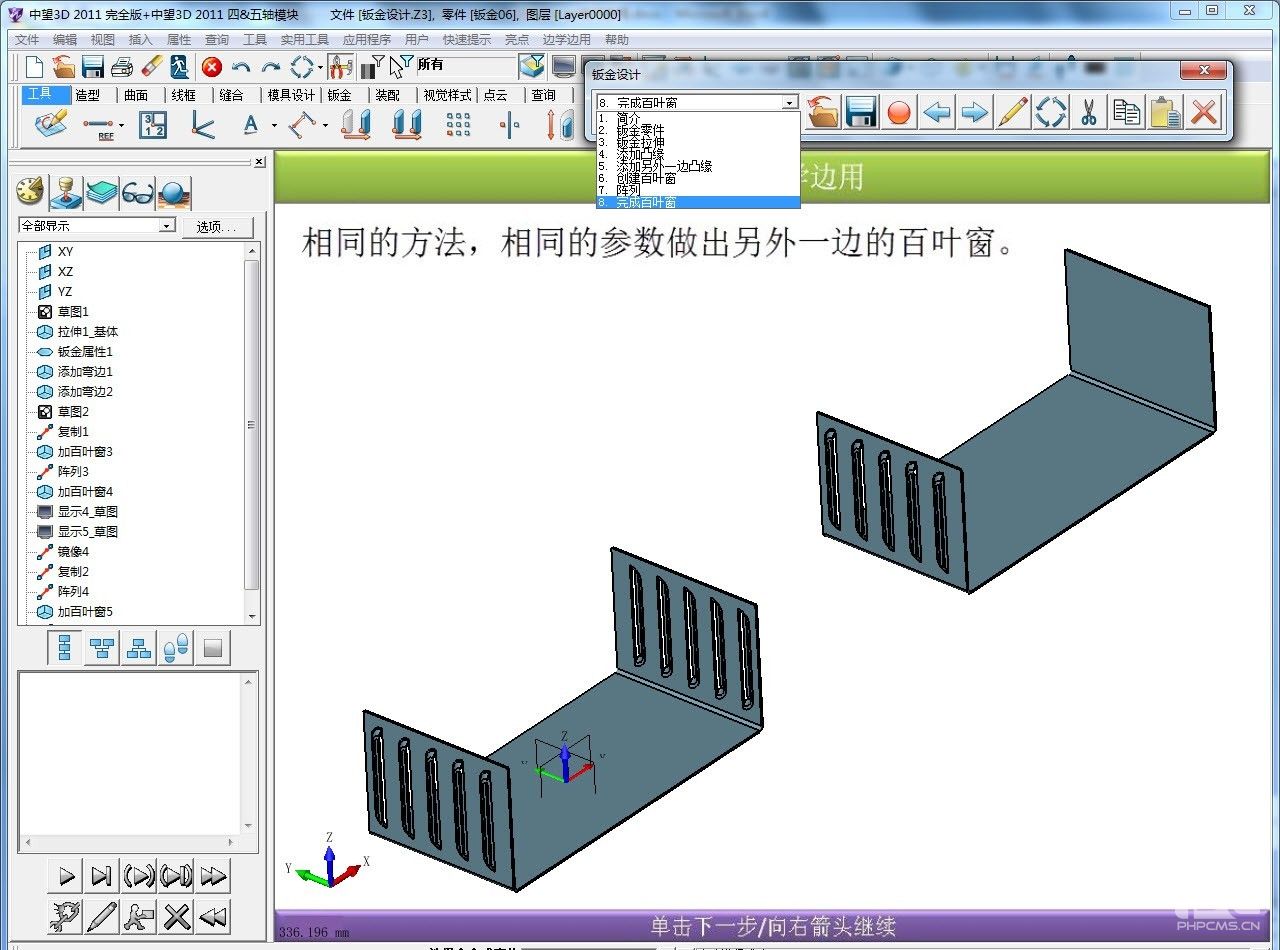

       20.重復退出零件、復制零件、編輯零件等操作直至完成所有邊學邊用的記錄。最終結果如下圖（圖十二）：

（圖十二）
