中望3D是CAD/CAM 一體化的產品，其獨有的OVERDRIVE內核使其在進行CAD設計或者CAM加工設計的時候有自己的一些小特點，下面，我們就看一看中望3D在CAM方面的一些特點，看一看這些小功能對于我們進行CAM加工有哪些方便的地方。



       1 加工策略

       在中望3D的CAM部分，有一個策略的添加，一共分為三個部分，如圖一：

中望3D CAM中的一些小特點（一）
圖一

       當我們設計一個零件進行加工方案制定的時候，我們可以使用這個功能進行策略的添加，這樣我們就可以很方便的定制出一個策略來，當然，如果我們希望自己設定參數，這個加工方案自動生成之后也可以為我們做一個參考。

       我們以孔加工策略為例，來看一看這個功能。

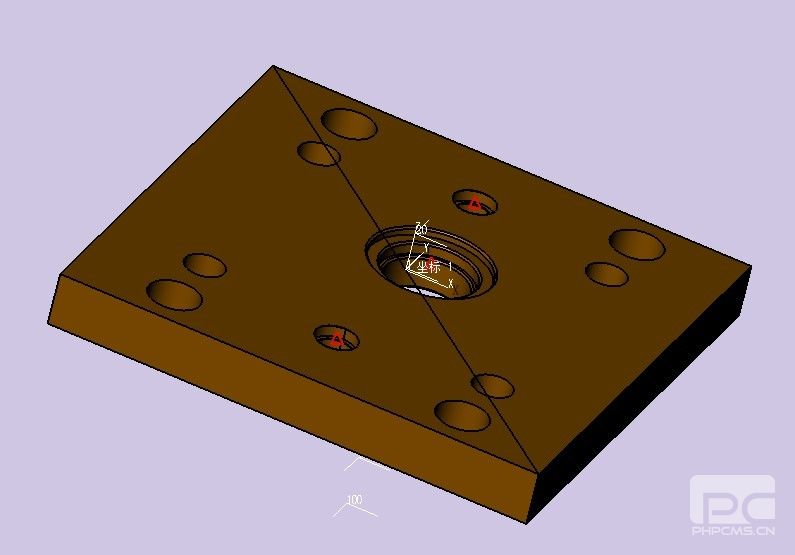

       我們將加工這樣的一個板件，上面有很多孔，如圖二：

中望3D CAM中的一些小特點（一）
圖二

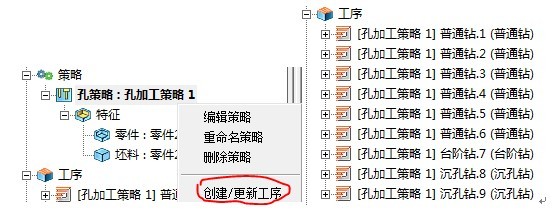

       我們進行一個策略的添加，然后可以在策略中點擊右鍵，進行工序的生成，最后就可以生成我們需要的工序，如圖三

中望3D CAM中的一些小特點（一）
圖三

       這個功能無論是我們進行直接的工序生成，還是我們對這個工序進行參考，都可以很方便的讓我們進行程序的生成。

       2 局部加工

       在我們進行零件的加工的時候，為了能夠節省時間，在進行開粗的時候，一般都會選擇比較大的刀，但是對于一些零件中的局部的地方是加工不到的，所以我們在二次開粗的時候，希望我們之前已經加工過的地方就不需要再走刀了，這樣既可以節省刀具，也可以節省時間。中望3D中就有這樣的一個功能，可以很方便的讓我們進行局部加工----參考工序。

       舉個例子，例如我們需要加工這樣的一個零件，如圖四

中望3D CAM中的一些小特點（一）
圖四

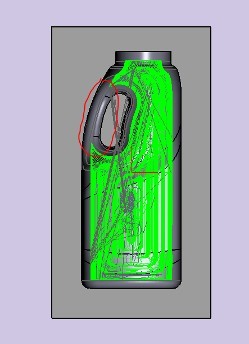

       當我們選擇一個比較大的刀具進行第一次開粗的時候，有一些局部的地方?jīng)]有加工到，如圖五：

中望3D CAM中的一些小特點（一）
圖五

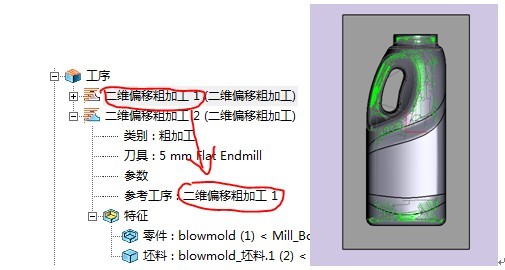

       我們在進行第二次開粗的時候，可以參考一下工序，就能夠?qū)]有加工的地方加工一下，加工過的地方就不走刀了，最重要的是這個功能很簡單很方便的就能夠完成，如圖六：

中望3D CAM中的一些小特點（一）
圖六

       如上圖，我們只需要進行一下工序參考，就可以進行局部加工的工序生成，相當?shù)暮啙嵎奖恪?/span>

       本文介紹了中望3D中的兩個加工特點，后續會繼續與大家分享中望3D在CAM方面的一些特點。
