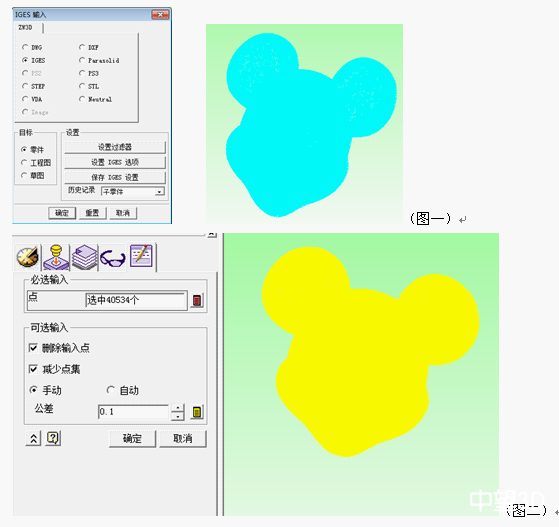

1、單擊【文件】菜單下【輸入...】，導入文件（圖一）
2、單擊【點云】工具欄下的【集合點成塊】按紐（圖二）

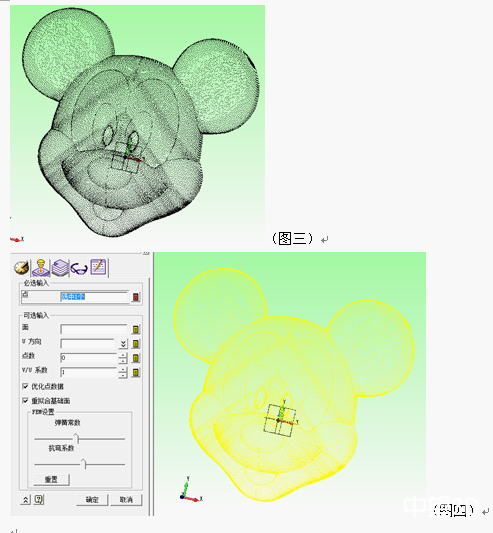

3、生成點塊（圖三）
4、單擊【點云】工具欄下的【由點云生成曲面】按紐 （圖四）

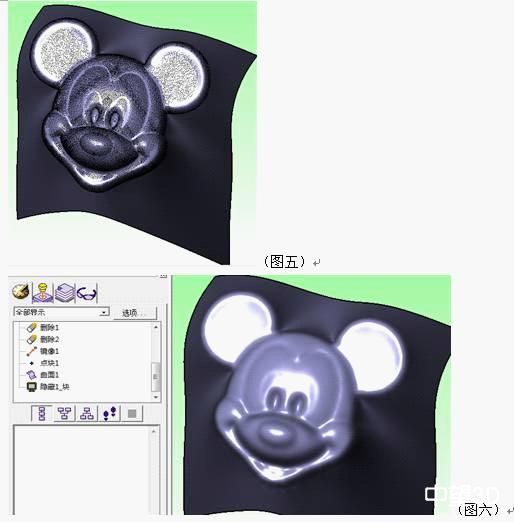

5、生成曲面（圖五）
6、點擊工具欄 ，隱藏點塊（圖六）

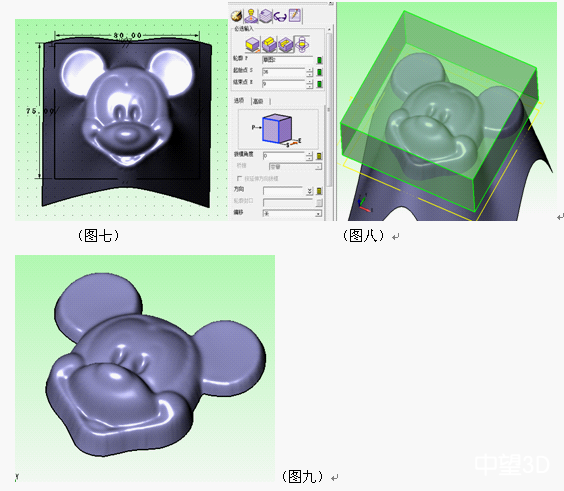

7、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制（圖七）
8、單擊【造型】下面的【拉伸】按紐（圖八）
9、與曲面相交生成實體（圖九）

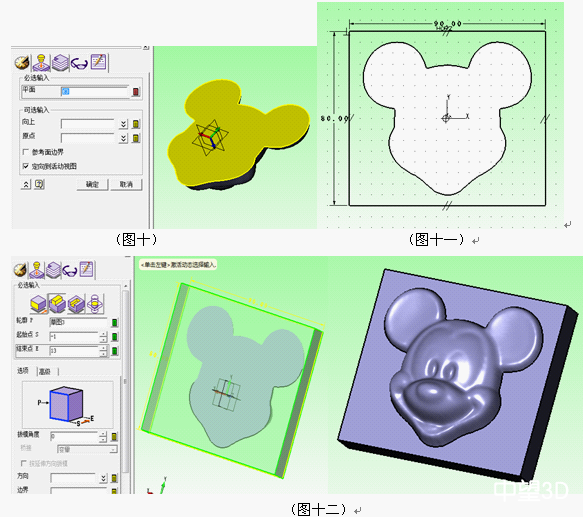

10、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇f3平面后點擊確定，進入草圖繪制（圖十）
11、繪制矩形框（圖十一）
12、與頭像實體合并（圖十二）

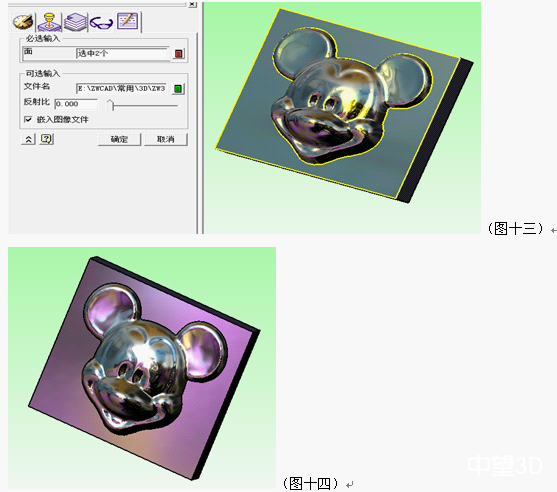

13、單擊【視覺樣式】工具欄下的材質貼圖（圖十三）

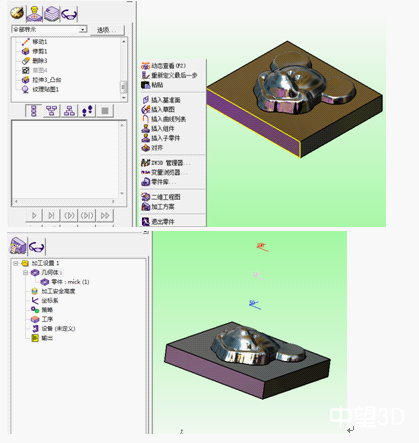

14、完成建模（圖十四）
15、添加加工方案（圖十五）
（圖十五）

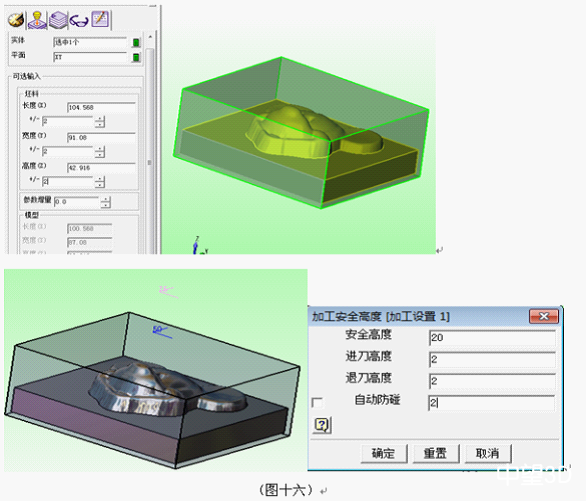

16、單擊【加工系統】工具欄的【插入坯料】按紐 ，設定加工安全高度（圖十六）
點擊工序。
工序類型-快速銑削—二維偏移切削

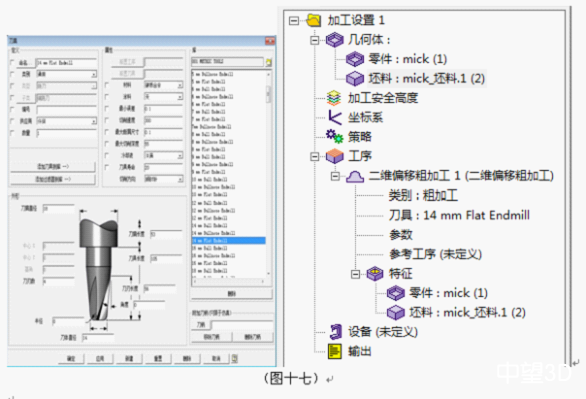

添加刀具，添加特征。（圖十七）
二維偏移粗加工進行計算。
再次添加工序：二維偏移粗加工 、等高線切削 、高速平行銑削
選擇設備。

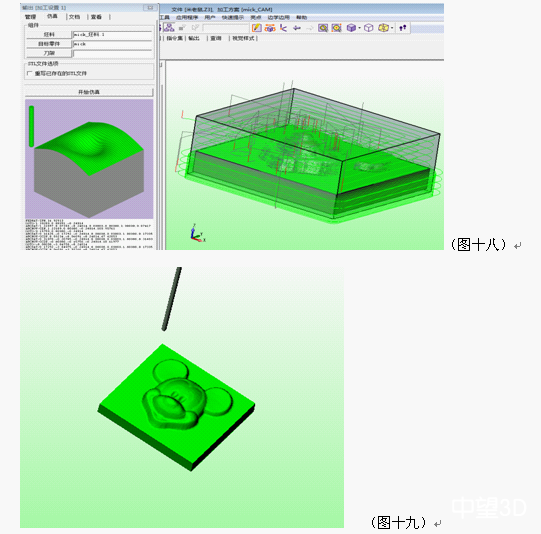

點擊輸出—實體仿真（圖十八）。
加工完成。（圖十九）。
