在模具設計工作中，模架定義是模具設計師的一項重要工作內容。設計師往往根據需求選擇不同廠家供應商、不同規格的模架，而無法在原有規格的模架基礎上對模架參數進行修改。中望3D2019的“模架自定義”功能，支持設計師根據實際需求靈活修改模架參數，實現模架自定義，滿足多樣化設計需求；同時通過參數表的分類設置簡化操作步驟，進一步提升工作效率。

應用中望3D2019“模架自定義”功能，設計師所選模架可即時生成3D模型，方便進行結構觀察，設計師也可隨時進行不同模架類型的切換和更新。同時，該功能還支持設計師在原有模架基礎上進行參數修改、更新和還原。

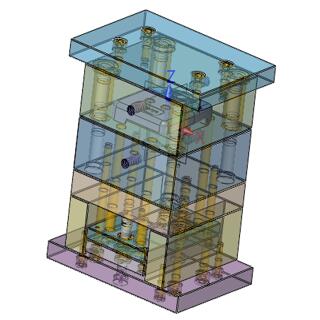

圖/模架生成

在模架類型切換時，中望3D2019“模架自定義”功能支持縮略圖的自動更新。通過不同類型的模架結構圖例展示，縮略圖讓設計師更方便快捷地了解具體參數的意義。

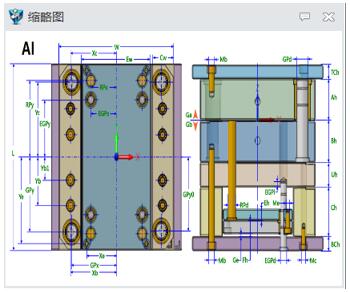

圖/縮略圖

由于支持模架自定義，設計師在實際工作中需要操作的參數列表會隨之增多。中望3D2019基于模架參數列表類別進行分類，簡化設計師在進行模架自定義的操作步驟，方便設計師進行定位。

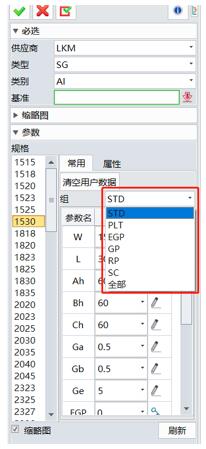

圖3/參數列表分類

不僅如此，中望3D2019“模架自定義”功能將參數類型分為關鍵項和自定義項兩種類型，前者無法自定義數值，僅能從列表選擇；后者既可選擇默認提供的參數，也可進行自定義數值輸入，靈活支持設計師對模架進行定義。且自定義項目將以顏色高亮顯示，對于哪些內容為自定義項，設計師可一目了然。

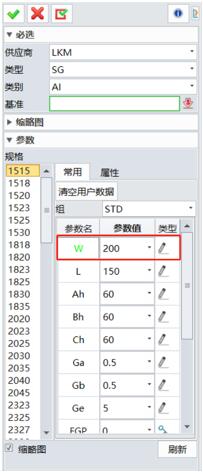

圖/參數類型區分

小結：中望3D2019“模架自定義”功能支持設計師根據需求靈活定義模架參數，滿足設計需求，同時簡化設計師的操作步驟，提高工作效率。
