常常有企業會在產品設計過程中需要上下游協同設計。中望3D2018的“關聯導入”能夠記錄導入的第三方數據的原始狀態，并在第三方數據更新時識別哪些是變化的對象，從而更新變化對象，且對之前導入后所作的編輯保持不變。本次課程我們將運用這個功能來實現數據的關聯，幫助大家更快速便捷的進行產品設計。

第一步：導入某軟件繪制的模型文件，點擊“文件”-“輸入”，如圖1所示。


 圖1

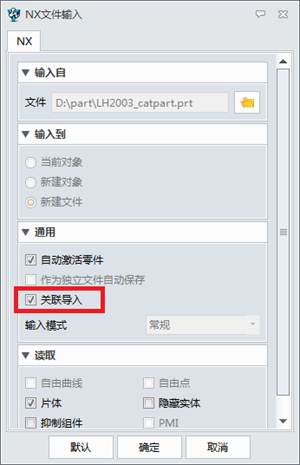

第二步：選擇需要導入的文件，點擊“打開”，在出現的對話框里，勾選“關聯導入”，點擊“確定”，將第三方文件導入到中望3D中，如圖2所示。


 圖2

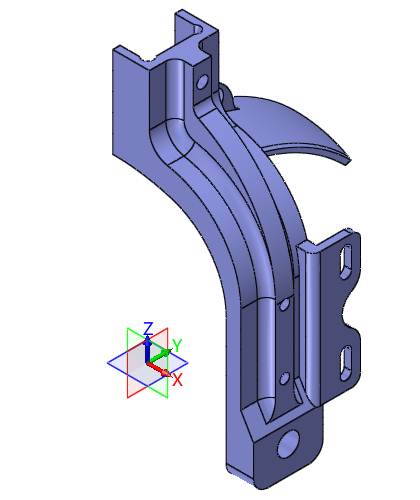

第三步：導入文件后保存為Z3格式的模型，如圖3所示。


 圖3

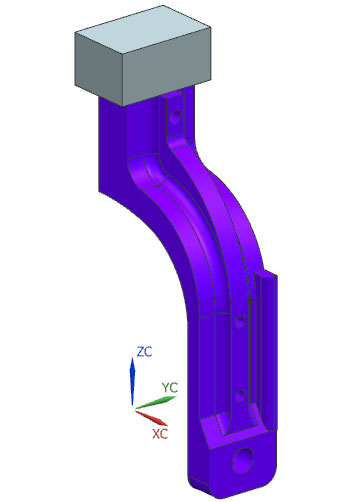

第四步：用某軟件對原模型文件進行編輯修改，修改后的模型文件如圖4所示。


 圖4

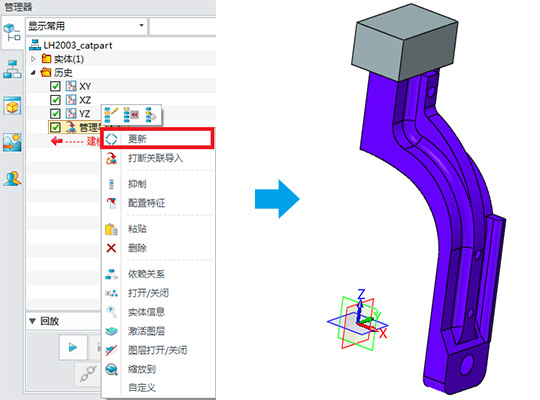

第五步：打開第一次導入時保存的Z3文件，在管理器中點擊右鍵，選擇“更新”，可看到更新結果，如圖5所示。


 圖 5

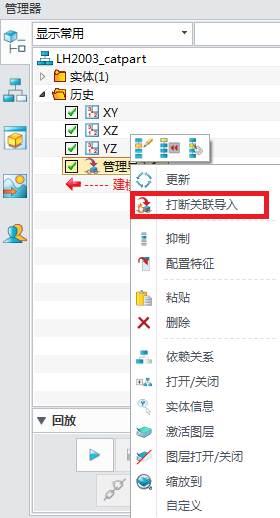

第六步：如果在后期工作中，需要斷開數據導入的關聯性，可以采用“打斷關聯導入”，從而取消關聯關系，獨立進行后期的設計工作，如圖6所示。


 圖6

到此，“關聯導入”的學習已完成?？梢钥闯?，中望3D新增功能之“關聯導入”，能很好幫助企業上下游間的協同設計工作，同時可根據企業的實際情況進行相應的關聯性處理，靈活高效。
