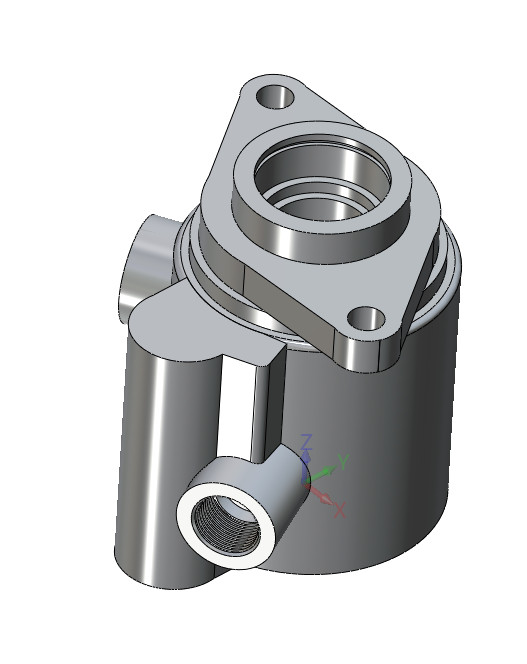

本次教程的任務是使用中望3D完成轉向泵體的設計（如圖１）。在泵體的設計過程中，我們將學習到如何應用中望3D進行拉伸、旋轉、建立輔助基準面和螺紋等功能。
圖1
第一步 主體建模

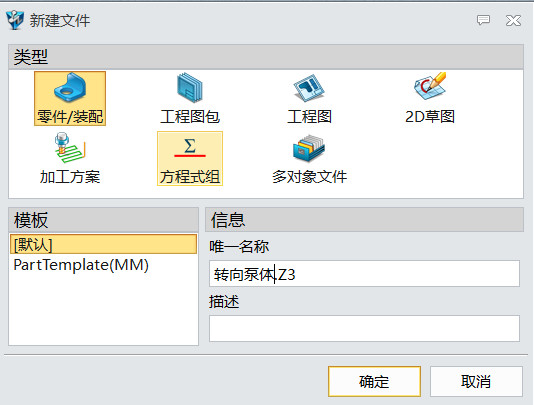

1.使用中望3D新建轉向泵體的零件，確定進入建模環境，如圖2。
圖2

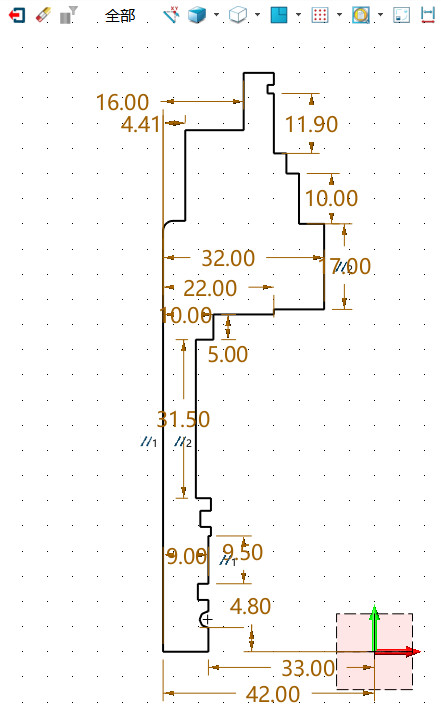

2.選擇ZY面為工作平面進入草圖，使用草圖線條完成截面繪制，如圖3，完成后退出草圖。
圖3

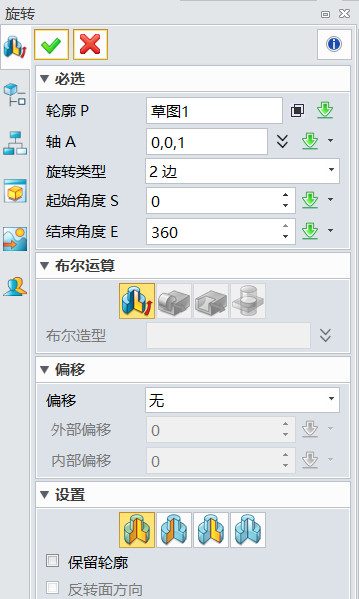

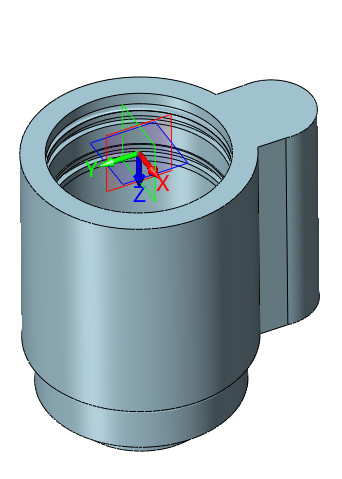

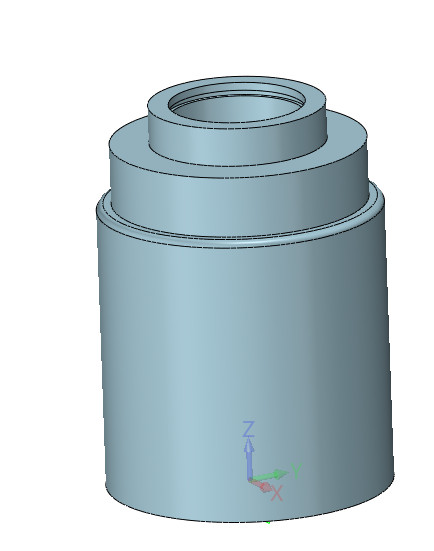

3.使用旋轉命令，輪廓選擇草圖1，旋轉軸選擇Z軸，旋轉類型為2邊，角度從0度開始到360度結束，如圖4。
圖4
第二步 凸臺建模

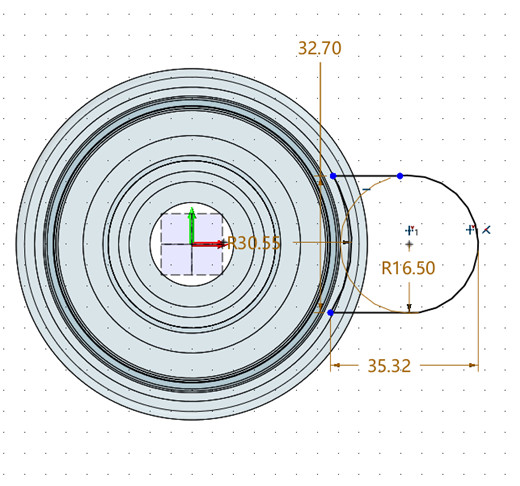

1.選擇XY面為工作平面進入草圖，使用草圖線條完成繪制，如圖5，完成后退出草圖。
圖5

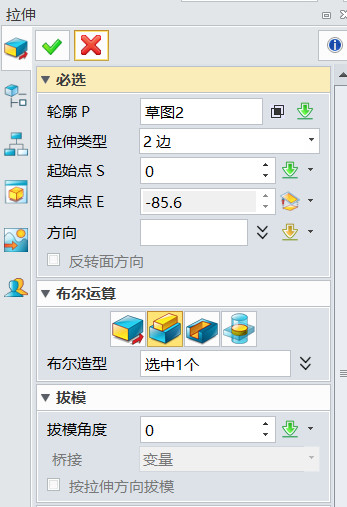

2.使用拉伸命令，輪廓選擇草圖2，拉伸類型2邊，從0度開始到-85.6度結束，布爾運算選擇加運算，如圖6。
圖6
第三步 側孔設計

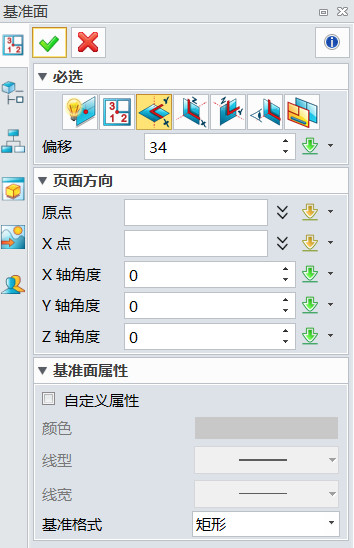

1.先建立輔助基準面，使用基準面命令，選擇XY面偏移34為輔助基準面1，如圖7。
圖7

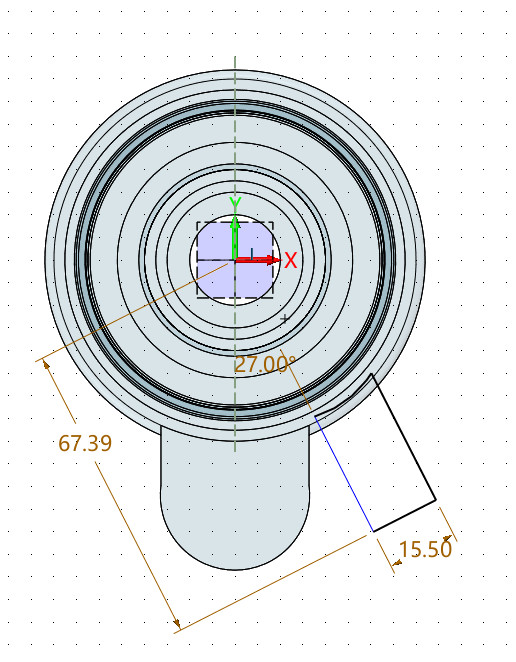

2.以基準面1為平面繪制完成草圖，如圖8。
圖8

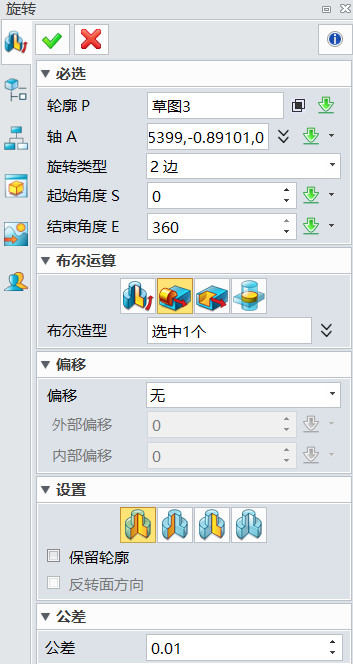

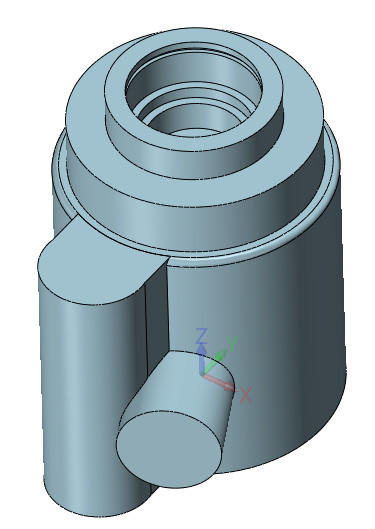

3.使用旋轉命令，輪廓選擇草圖3，旋轉軸選擇草圖27度軸線，旋轉類型為2邊，角度從0度開始到360度結束，布爾運算選擇加運算，如圖9。
圖9

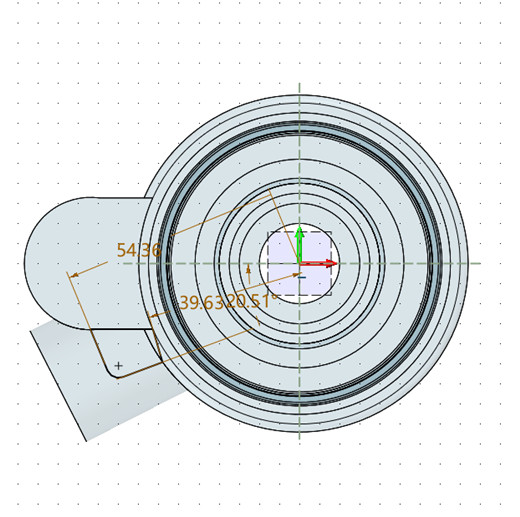

4.以凸臺為平面繪制草圖，如圖10。
圖10

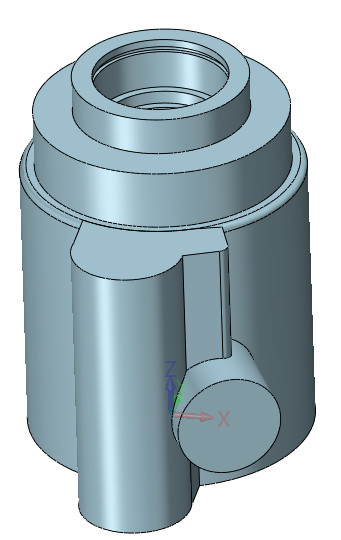

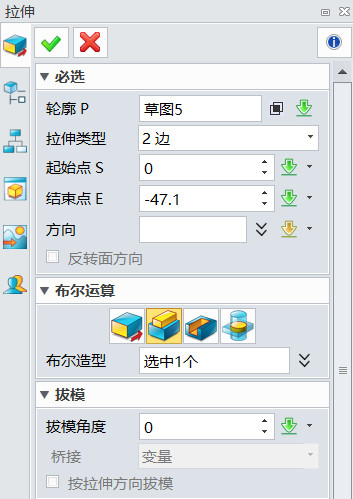

5.使用拉伸命令，輪廓選擇草圖5，拉伸類型2邊，從0度開始到-47.1度結束，布爾運算選擇加運算，如圖11。
圖11

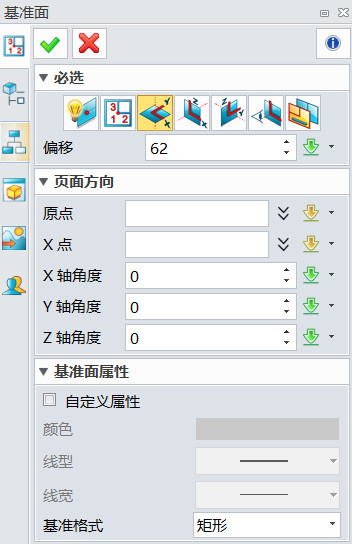

6.再使用類似的方法完成側孔2的設計，建立輔助基準面，使用基準面命令，選擇XY面偏移62為輔助基準面2，如圖12。
圖12

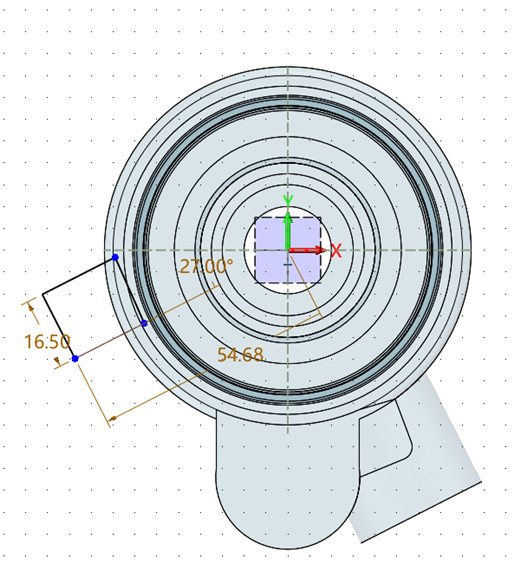

7.以基準面2為平面繪制完成草圖，如圖13。
圖13

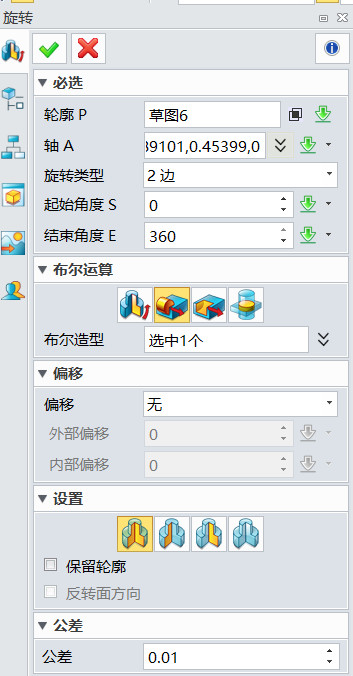

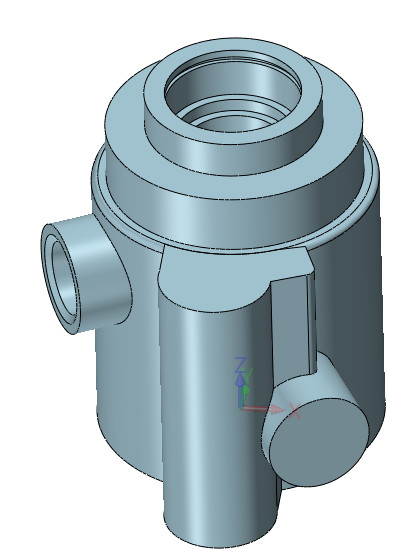

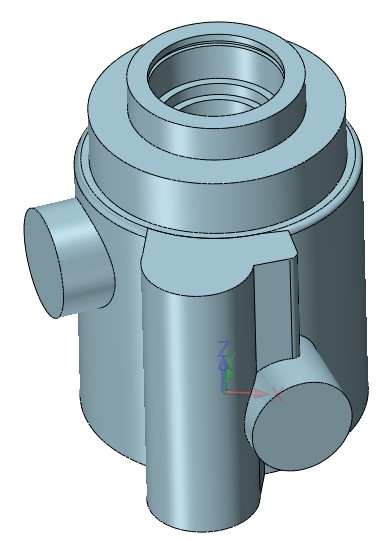

8.使用旋轉命令，輪廓選擇草圖6，旋轉軸選擇草圖的27度軸線，旋轉類型為2邊，角度從0度開始到360度結束，布爾運算選擇加運算，如圖14。
圖14

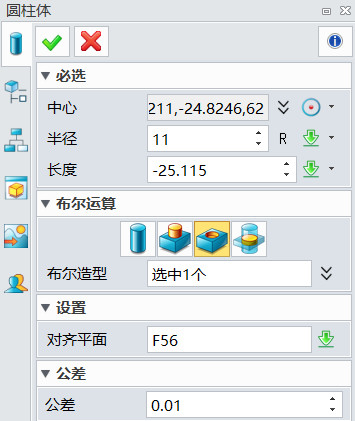

9.使用圓柱體命令，新建以側孔圓心為中心，半徑為11的圓柱，直接切除，如圖15。
圖15

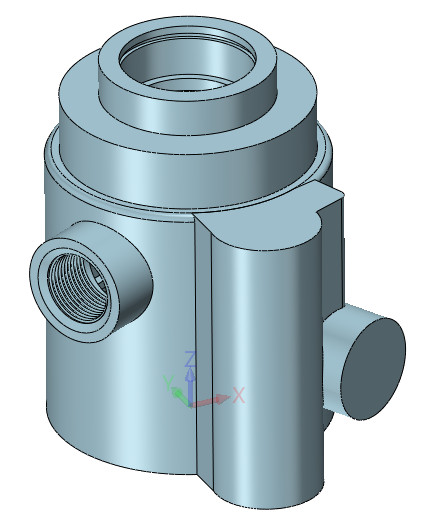

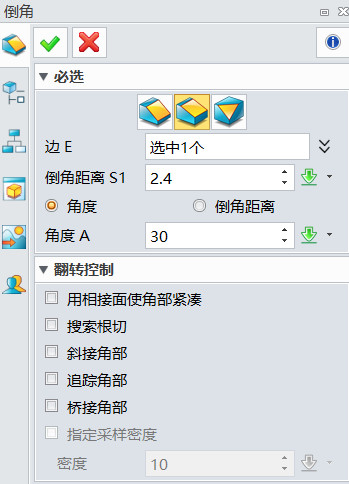

10.側孔內邊倒30度，距離為2.4的角，如圖16。
圖16
第四步 螺紋的設計

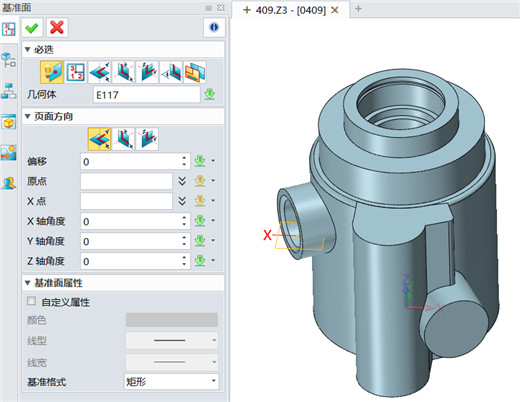

1.先建立輔助基準面3，使用基準面命令，鼠標選擇內孔邊緣即可，如圖17。
圖17
2.以基準面3為平面，繪制孔螺紋的牙形草圖，如圖18。
圖18

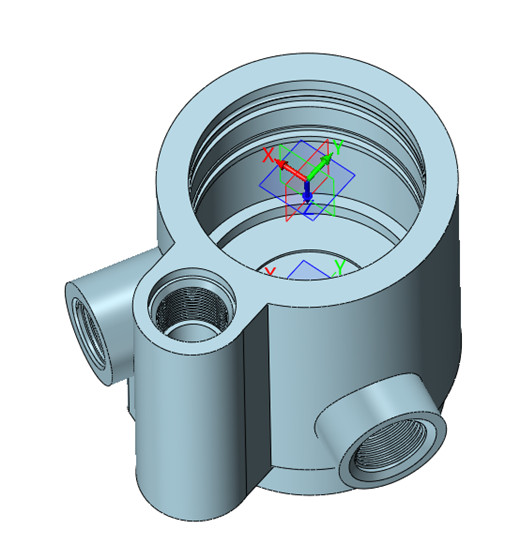

3.使用螺紋命令，面選擇內孔面，輪廓選擇草圖7，匝數11，螺距1.5，如圖19。
圖19

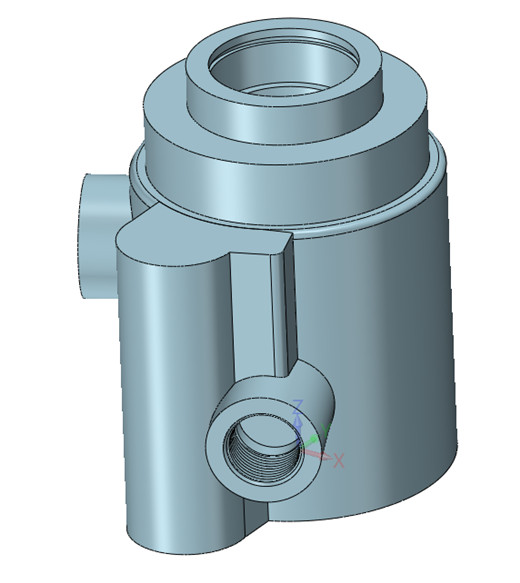

4.再使用類似的方法完成其余孔的螺紋設計，如圖20。
圖20
第五步 底座的設計

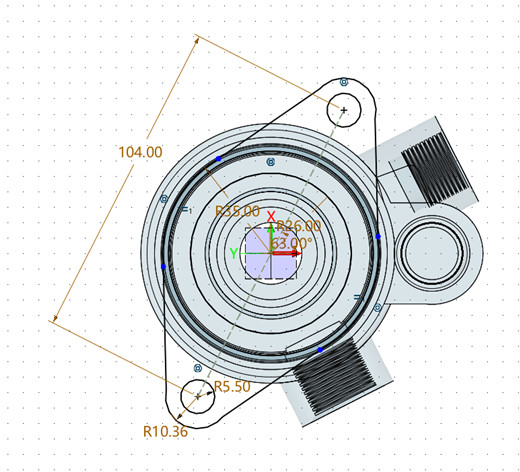

1.進入草圖完成底座截面設計，如圖21。
圖21

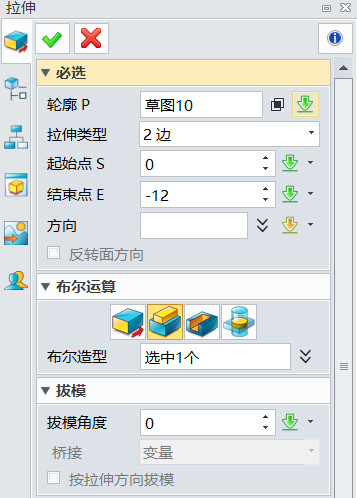

2.使用拉伸命令，輪廓選擇草圖10，拉伸類型2邊，從0度開始到-12度結束，布爾運算選擇加運算，如圖22。
圖22

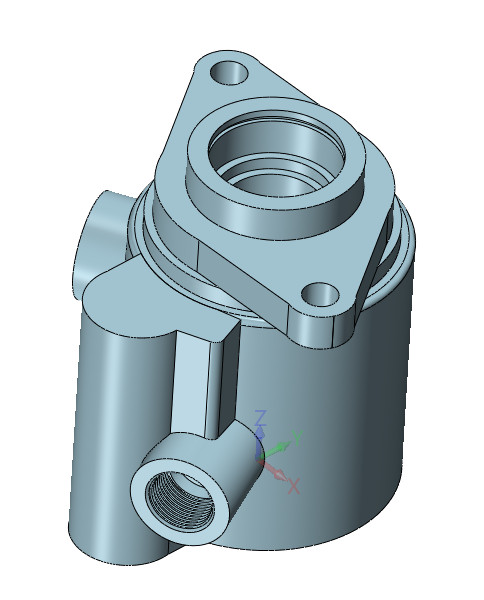

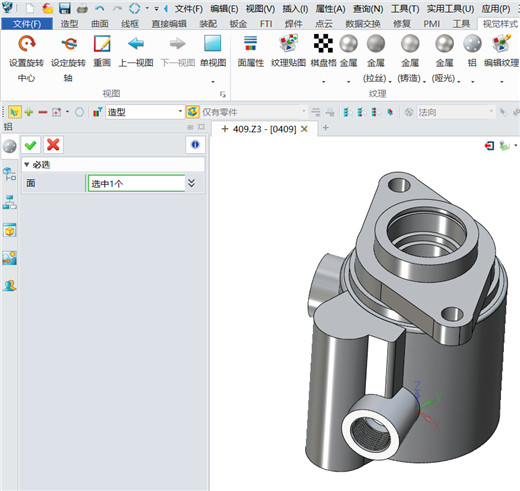

3.最后設置轉向泵體的材料屬性，在視覺樣式中選擇鋁，如圖23，保存文件。本次教程學習完成。
圖23
