金戒指的款式十分多，在上次課程中，我們完成了S形金戒指的相關設計操作，那在本次課程，我們就來學習下設計另一 款的金戒指----黃金閉口指環，希望以此來幫助大家進一步掌握中望3D倒圓角、渲染等相關功能，以便高效使用這些功能 ，靈活完成更多同類設計需求。

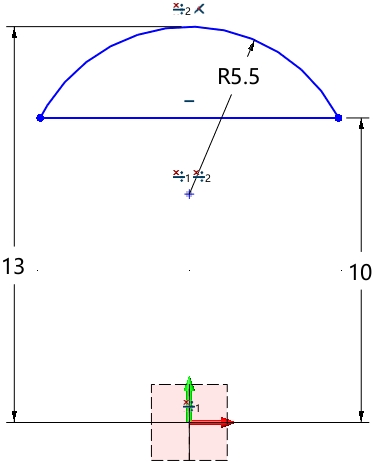

第一步，在YZ工作平面上繪制如下草圖（圖1）。

 圖1 繪制草圖-1

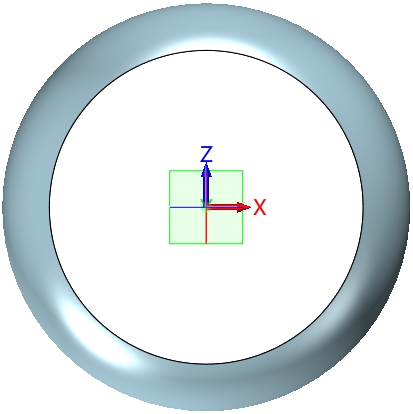

第二步，選上一步草圖，以Y軸為旋轉軸，形成回轉體，如圖2所示。

 圖2 回轉體

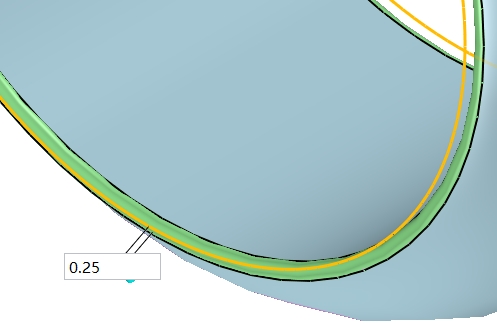

第三步，兩邊倒0.25mm圓角，如圖3所示。

 圖3 倒圓角-1

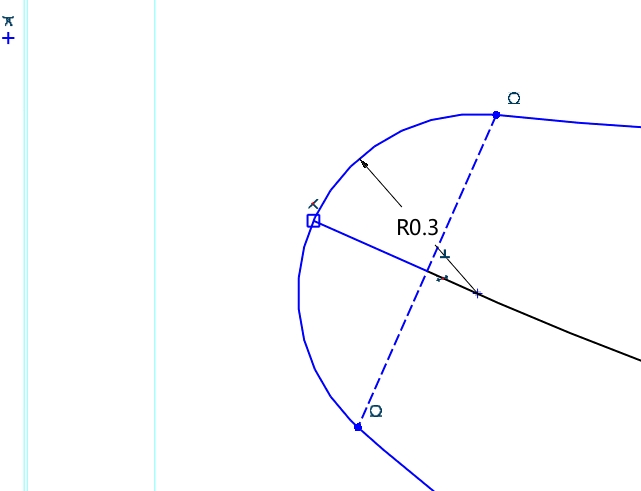

第四步，在XY工作平面上繪制如下草圖（圖4），當中黑色未全約束的線為中線，兩頭草圖如圖5所示。

 圖4 繪制草圖-2

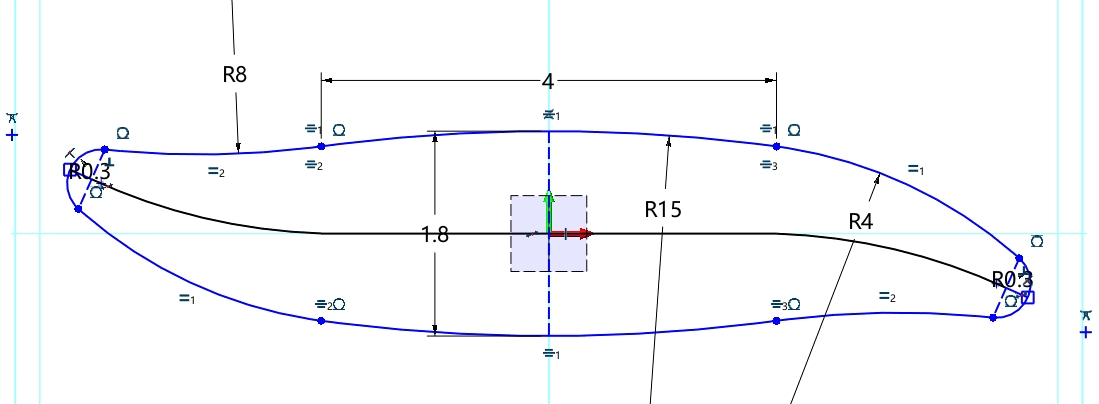

 圖5 兩頭草圖參數

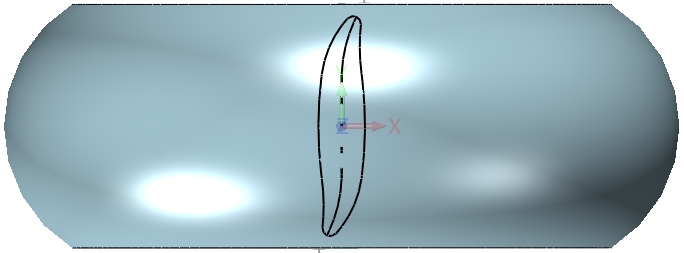

第五步，使用投影到面，把上步草圖投影到指環頂面方向，如圖6所示。

 圖6 投影到面

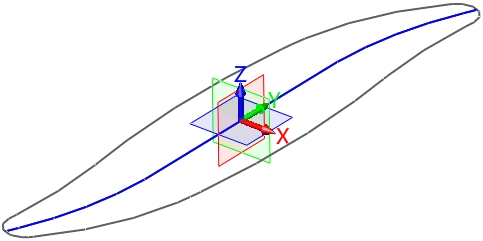

第六步，使用中創建曲線列表，如圖7所示。

 圖7創建曲線列表

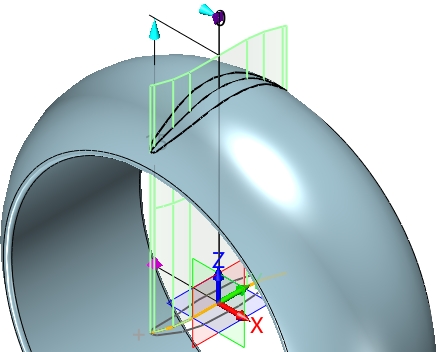

第七步，拉伸曲線列表，形成曲面，如圖8所示。

 圖8 曲面形成

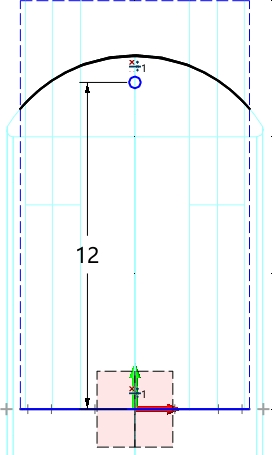

第八步，在YZ工作平面上創建草圖，繪制點，如圖9所示。

 圖9 繪制草圖-3

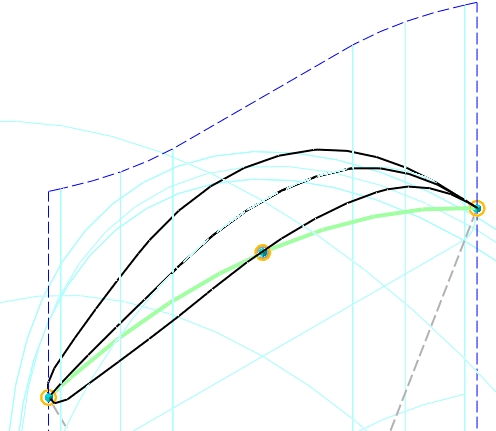

第九步，創建空間圓弧曲線，如圖10所示。

 圖10圓弧曲線

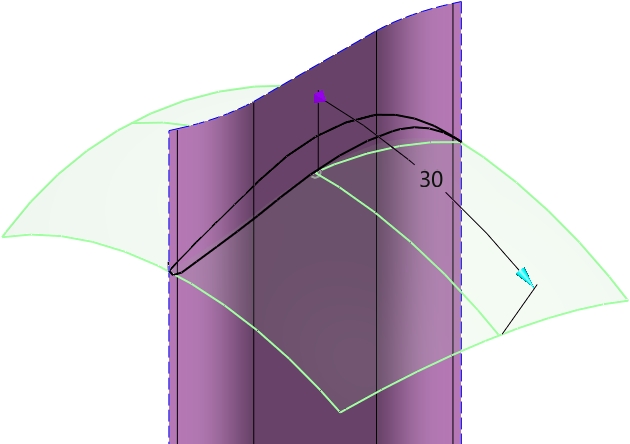

第十步，隱藏旋轉實體，對上步圓弧進行旋轉，如圖11所示。

 圖11圓弧旋轉

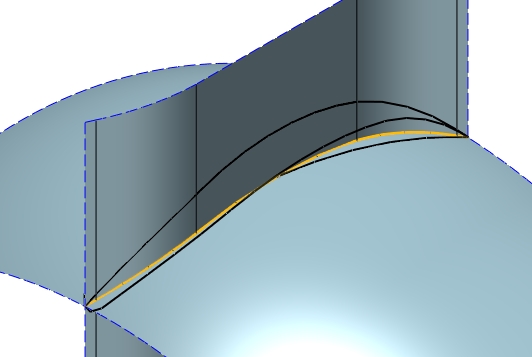

第十一步，使用相交曲線，提取兩曲面相交處形成的曲線，如圖12所示。

 圖12提取曲線

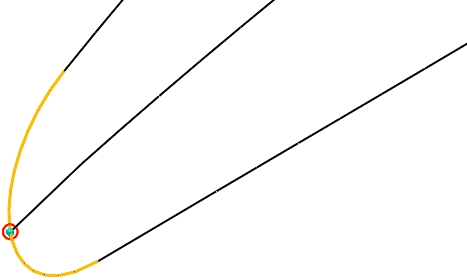

第十二步，隱藏曲面、不需要的曲線和曲線列表，通過點打斷兩端圓弧，如圖13所示。

 圖13 打斷圓弧

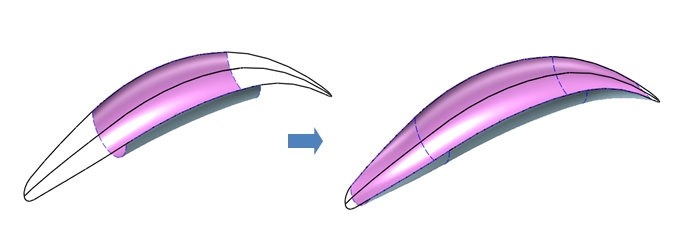

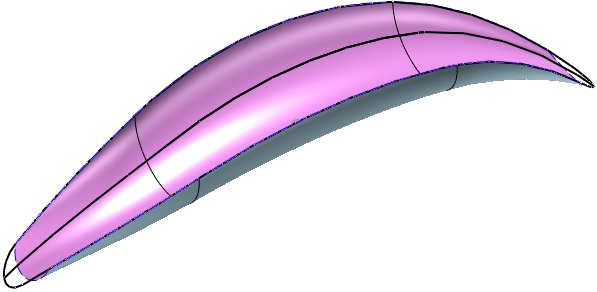

第十三步，放樣中段曲面，此后，再分別放樣兩端曲面，如圖14所示。

 圖14放樣操作

第十四步，縫合上步3段放樣曲面，如圖15所示。

 圖15 縫合放樣曲面

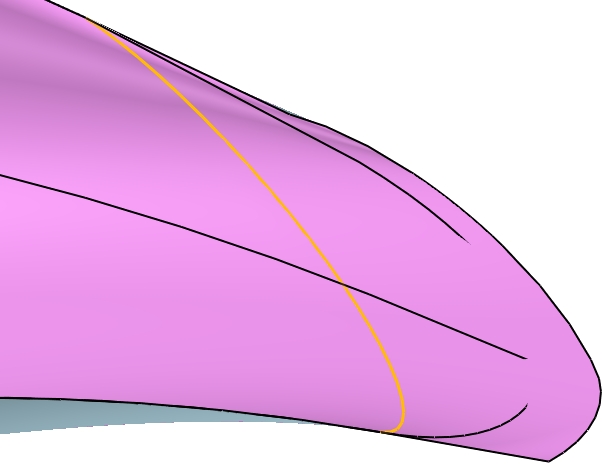

第十五步，兩端圓弧延伸曲面0.3mm，如圖16所示。

 圖16 曲面延伸

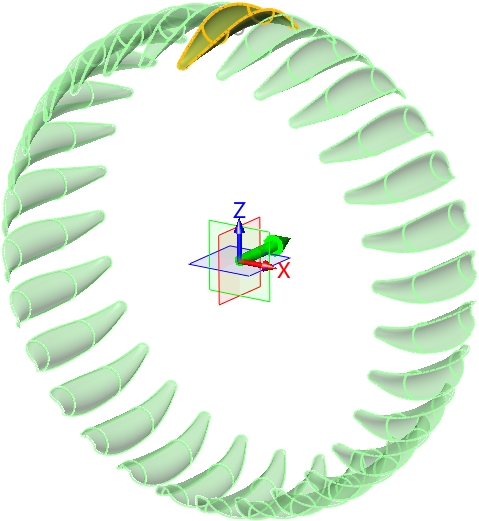

第十六步，隱藏曲線，對曲面進行圓形陣列，數目為30，角度為12°，如圖17所示。

 圖17圓形陣列

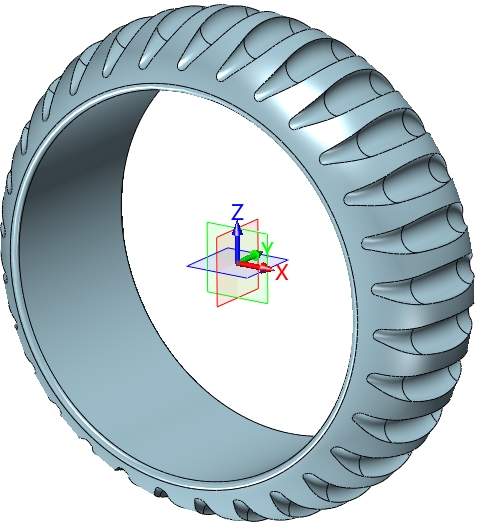

第十七步，顯示回轉實體，讓實體和陣列曲面進行減運算，如圖18所示。

 圖18約束操作-2

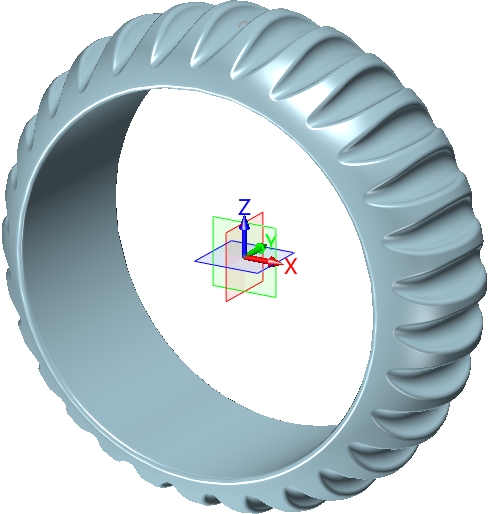

第十八步，倒0.3mm圓角，如圖19所示。

 圖19倒圓角-2

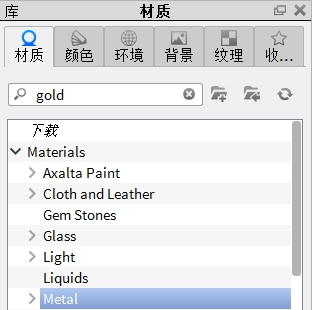

第十九步，插進入KeyShot，搜索gold材質，如圖20所示。

 圖20搜索材質

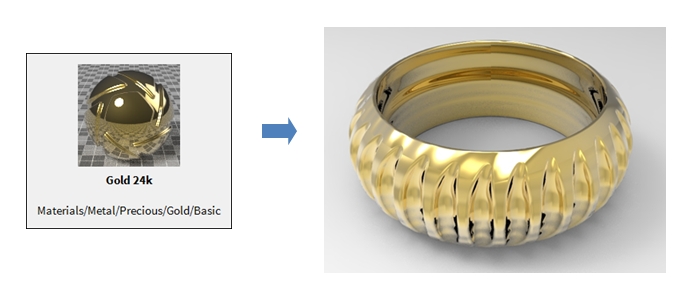

第二十步，附加材質到戒指模型上，得到被賦予金材質后的戒指模型，如圖21所示。

 圖21賦予材質

到此，黃金閉口指環設計課程就完成了，希望通過這個黃金閉口指環的設計，讓大家更熟練掌握中望3D中渲染等技巧。
