制造型企業在鈑金零件和裝配出工程圖（平面圖）時，經常會遇到這樣的問題：軟件按照機械制圖原理默認出圖的方式，會顯示消隱線、折邊切線等，而這些線卻會影響到工程圖的識圖效果，特別是當這些線條數量很多時，還會讓圖紙看起來比較凌亂。如果我們要在CAD軟件中通過手動操作來刪除這些不需要的線條，雖然可以達到畫面簡潔的效果，但是操作起來的話會比較繁瑣，特別是在圖形比較復雜或是裝配零件較多時，帶來的刪除工作量也是非常大的。在本篇文章中，小編將以鈑金工程圖為例，向大家分享中望3D的一個實用技巧，解決上述的線條顯示問題。

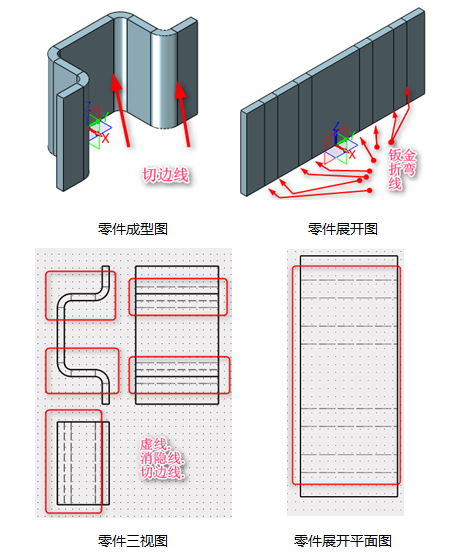

如下圖1的零件所示，這些線條在鈑金生產圖紙中會影響視覺效果，在大型的裝配工程圖和復雜的鈑金件工程圖中，也會嚴重影響了車間工人識圖的效果。


圖1 零件效果圖

因此，工程師們就需要把一些不需要用到的線條，通過處理，讓其在工程圖中不要顯示出來。下面為大家介紹中望3D實用的解決方法：

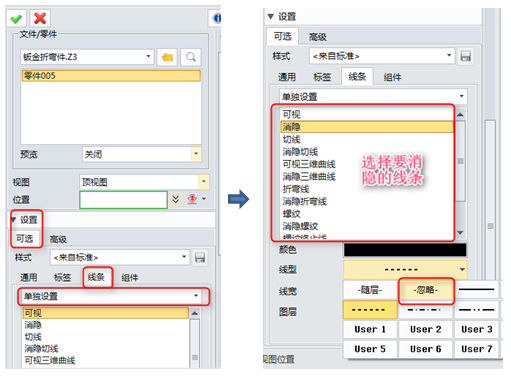

在工程圖插入視圖時，在菜單的“設置”選項中選擇“線條”-“單獨設置”，然后選擇要消除的線條類型，最后選擇“忽略”，操作可參照圖2所示的指引。另外，在視圖屬性里也可以實現這樣的設置功能。


圖2 插入視圖的設置

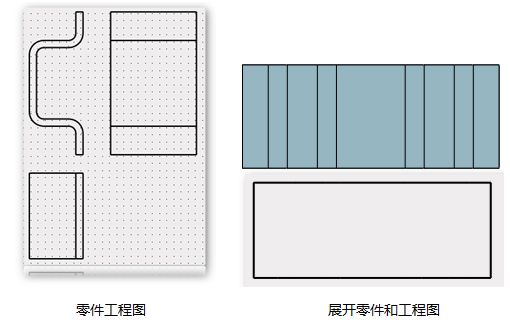

如圖3所示，這就是設置后的樣式效果，明顯比圖1要簡潔、清晰得多。


圖3 設置后的效果

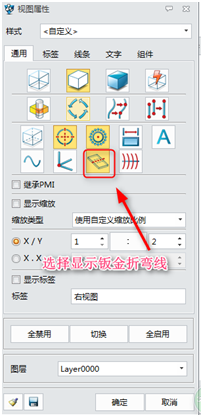

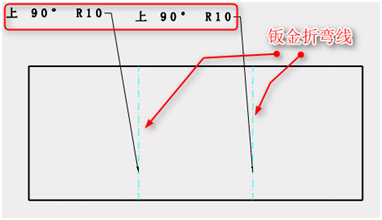

如果需要顯示鈑金折彎線條時，我們可以在“視圖屬性”里做出如下圖4的選擇，即會出現鈑金折彎線了，效果如圖5所示。


圖4 視圖屬性


圖5 鈑金折彎線效果圖

按照以上的操作，我們就可以解決一些工程圖線條顯示的問題，根據需要進行消隱或者顯示設置，確保最終的顯示效果簡潔、清晰。掌握了本文介紹的實用技巧，您也可以按照這樣的方法去設置其它一些類似的屬性特征哦，快來試試看吧！
