砂輪機是我們在機械制造業最常見的通用機械之一，像砂輪機這類產品的設計一般需要通過三維設計軟件來完成，在設計過程中，需要應用到實體造型、鈑金、裝配、工程圖、標準庫、渲染等常見的工具模塊。中望3D作為一款專業高效的三維CAD設計軟件，在建模方面靈活高效，能幫助設計師快速完成產品的設計方案。

我們在本文中將介紹中望3D設計砂輪機這種通用機械的設計思路，希望對大家進行其他機械產品建模設計時有所幫助。

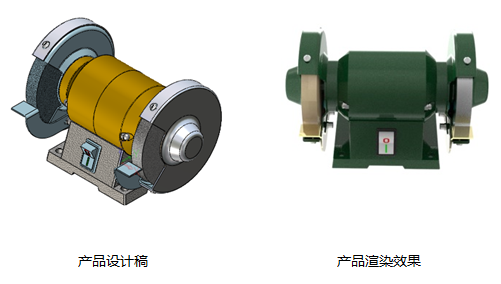

如圖1所示，這是砂輪機的設計稿以及渲染后的效果圖。


圖1 砂輪機

下面我們來進一步看看砂輪機設計的思路：

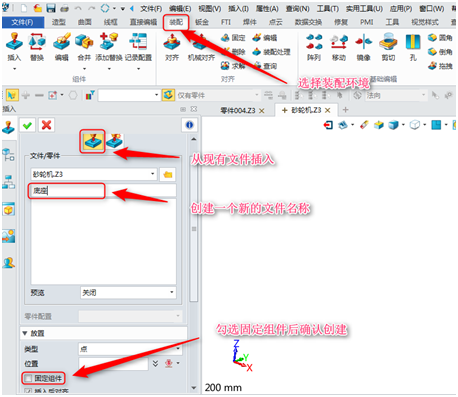

第一步：首先，在裝配管理器中先構建出一個“基本骨架”裝配結構，可參考圖2，隨后再通過編輯零件的方法，來完成零件結構及細節特征的設計（圖3）。


圖2 構建基本骨架

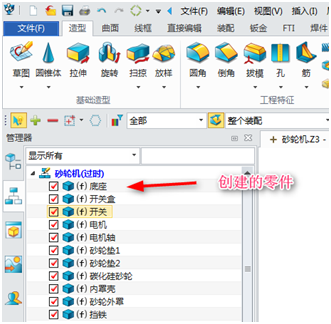

圖3 零件創建

依上圖所示的步驟，在設計開始之前就創建了裝配圖，在裝配的環境下再把要設計的部件插入設計。

第二步：依次通過造型、鈑金等模塊設計如下圖4-圖6中的這些零件特征。

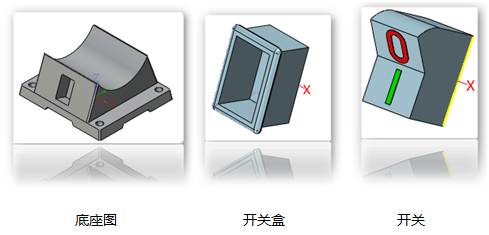

圖4 零件1

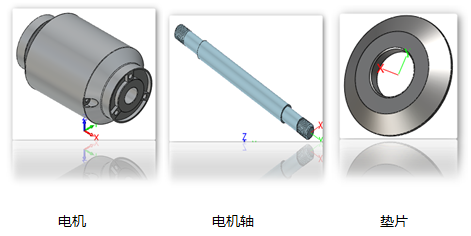

圖5 零件2

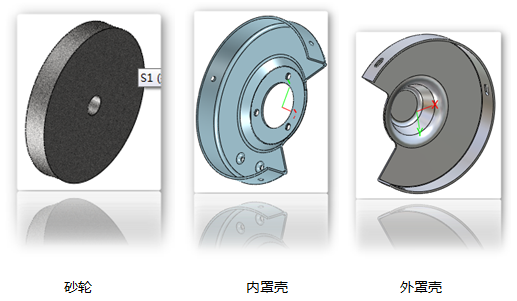

圖6 零件3

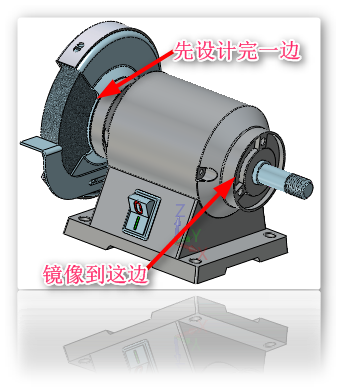

在設計過程中，兩個砂輪的部分零件可以只設計其中的一個部位，剩下的部分可以在裝配環境里鏡像出來（圖7），這樣能對設計效率的提升大有幫助。


圖7 鏡像零件

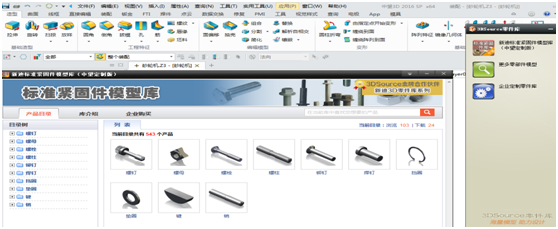

第三步：在3DSource零件庫（圖8）調入標準件。在繪畫完成主體的零部件后，螺絲螺帽我們可以通過調用標準庫插入零件的方式來完成。


圖8 標準庫樣式圖

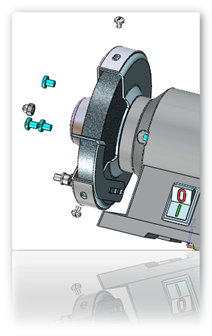

第四步：進行整體裝配任務。在中望3D環境裝配中，把一邊砂輪零件的緊固件通過“對齊”約束裝配上（圖9），然后通過“鏡像”命令復制已經完成的特征（圖10）。


圖9裝配效果

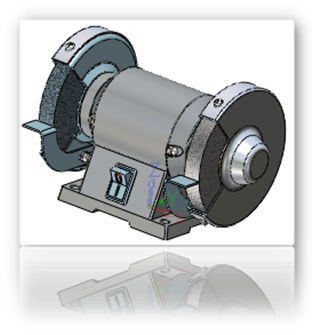

圖10 鏡像效果

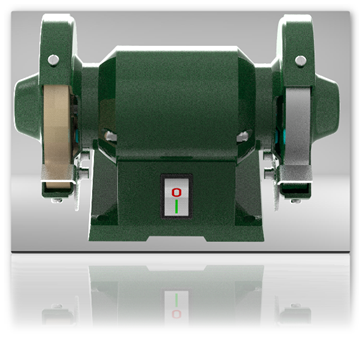

第五步：產品外觀渲染是設計工作最后的步驟。中望 3D中有專業渲染工具，通過KeyShot渲染功能，設計師可以做出理想的渲染效果（圖11）。


圖11 渲染效果

從以上操作我們可以看出，中望3D軟件在這種通用機械方面，建模靈活便捷，能更有效幫助設計師快速地將產品設計創意體現出來，給予設計師更多的創意發揮空間，有效提高設計效率。
