旋轉是產品設計過程中經常運用到的CAD功能，特別是在建模設計方面。有些產品的外觀造型，設計師在設計時如果能合理運用旋轉功能，可達到事半功倍的效果。常見的臺燈就是這種圓心對稱造型的產品。本文將以臺燈為例，向大家介紹在專業的三維CAD軟件——中望3D中，如何通過使用旋轉功能和陣列、掃掠等功能，快速實現產品建模的操作。

圖1即是本次操作的基本流程展示。


圖1 臺燈建模設計的基本流程

下面我們來看看在中望3D中具體的操作步驟：

1、 選擇XZ平面繪制臺燈燈座的草圖，草圖尺寸如圖2所示。


圖2 繪制臺燈底座草圖

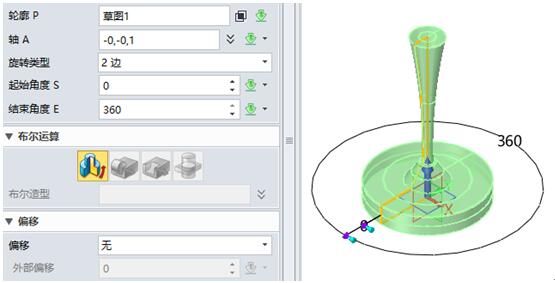

2、選擇造型模塊中的旋轉命令，輪廓?jiǎng)t選擇步驟1中草圖，軸選擇Z軸，進行旋轉，如圖3所示。


圖3 旋轉操作

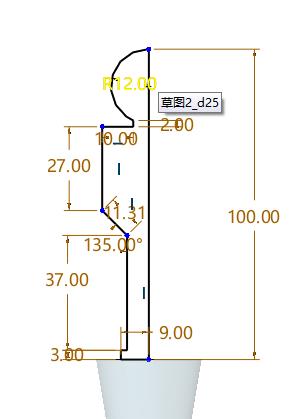

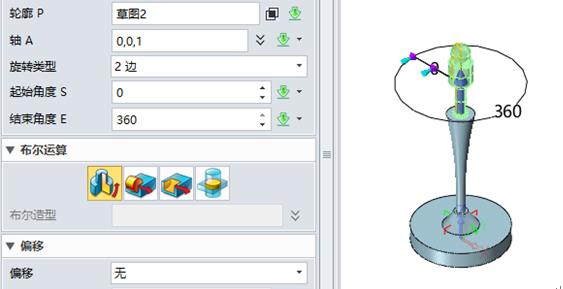

3、選擇YZ平面作為草圖繪制平面，繪制草圖如圖4所示。并對所繪制的草圖進行旋轉，旋轉軸選擇Z軸，操作步驟與第二步一樣，效果如圖5所示。


圖4 繪制草圖


圖5 旋轉操作

4、 以YZ平面為繪圖平面，繪制燈罩的草圖，如圖6所示，并進行軸為Z軸的旋轉操作，圖7為旋轉后的效果。


圖6 繪制燈罩草圖


圖7 燈罩旋轉

5、以XZ平面為草圖繪制平面，選擇預制草圖中旋轉橢圓分別繪制如圖8所示，長軸為10mm、短軸為5mm和長軸為10mm、短軸為2mm，旋轉角度為65°的橢圓。


圖8 繪制旋轉橢圓

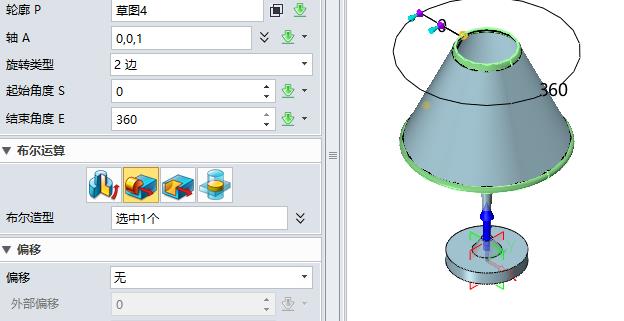

6、點擊旋轉命令，選擇步驟5繪制的草圖為輪廓，選擇Z軸為旋轉軸，布爾運算選擇加運算，如圖9所示。


圖9 凸臺旋轉操作

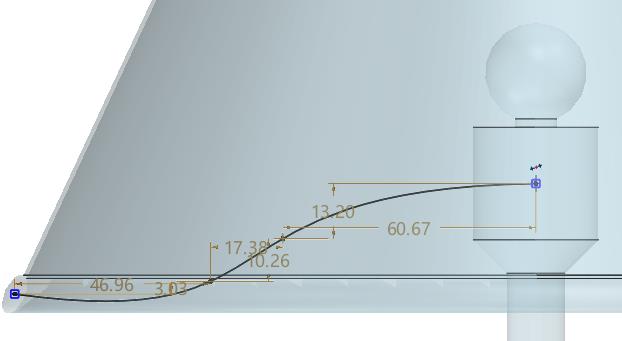

7、選擇XZ平面為繪圖平面繪制草圖，在如圖10位置繪制直徑為4mm的圓。選擇YZ平面繪制如圖11所示曲線。


圖10 繪制草圖


圖11 繪制曲線草圖

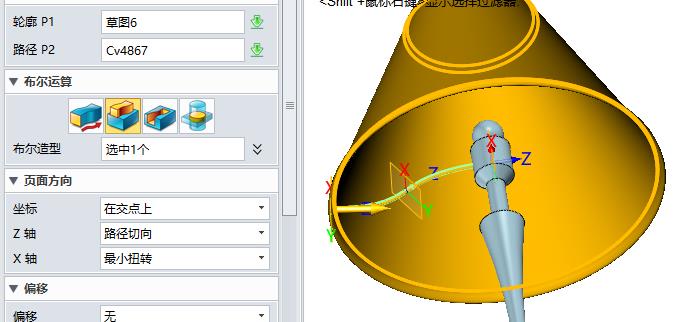

8、選擇造型模塊中的掃掠命令，以草圖10為輪廓，草圖11為路徑，選擇加運算進行掃掠操作，如圖12所示。


圖12 掃掠操作

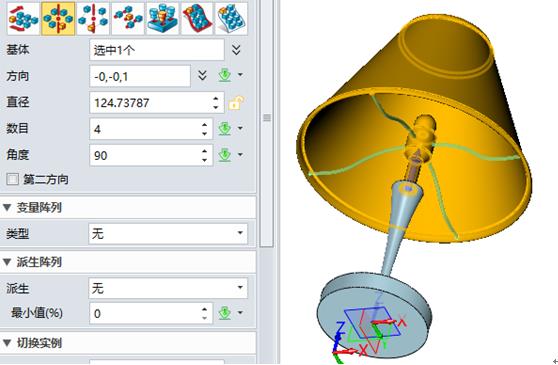

9、選擇造型模塊中特征陣列命令，基體為步驟8中所得實體，方向?yàn)閆軸正方向，數目為4，角度為90°，圓形陣列實體。如圖13所示。


圖13 圓形特征陣列操作

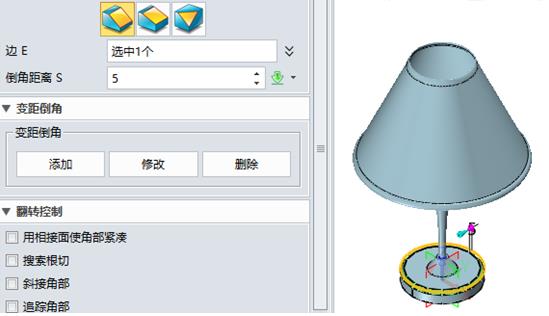

10、選擇造型模塊的倒角命令，如圖14選擇底座上部圓形為邊，倒角距離為5mm。


圖14 倒角操作

11、通過視覺樣式模塊中的材質和面屬性等操作，即可得到如圖15所示，臺燈的完整設計結果。


圖15 臺燈的最終設計結果

通過上述步驟，我們看到了中望3D建模功能的強大和便捷。在整個臺燈的設計過程中，主要運用了旋轉功能，即通過一個截面輪廓圍繞一根軸旋轉即可快速創建出對應造型特征，大大提升了設計效率。在以后的設計工作中，如果遇到這種對稱性的產品，不妨運用旋轉功能來試試吧。
