首先你要事先從網上下載你喜歡的生肖圖片，我這里下載的是簡筆畫的圖片。然后就啟動3DOne軟件開始吧。

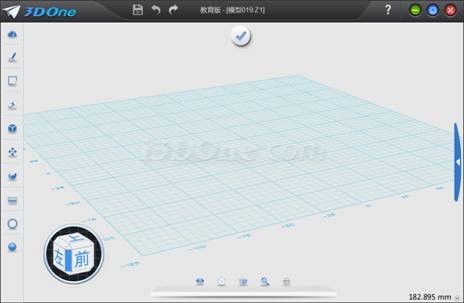

第一步，單擊草圖繪制工具中的任意工具，進入草圖編輯界面。

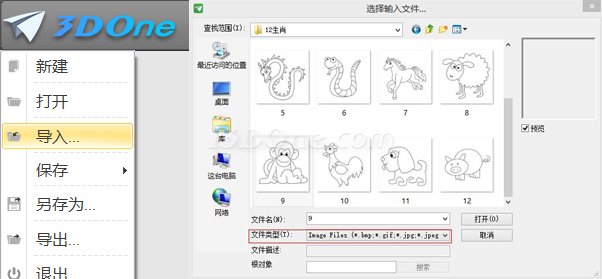

第二步，選擇菜單欄“導入...”，彈出對話框中選擇你下載好的生肖圖片，單擊打開，將圖片導入到草圖界面。注意文件類型選擇“Image Files..... ”。

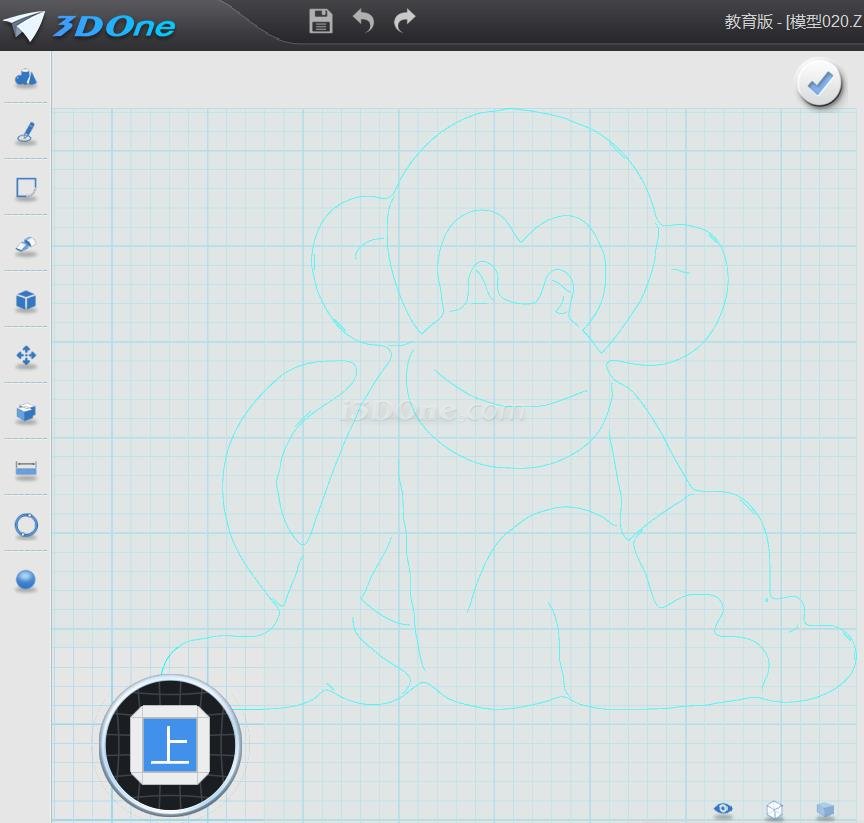

導入后如圖

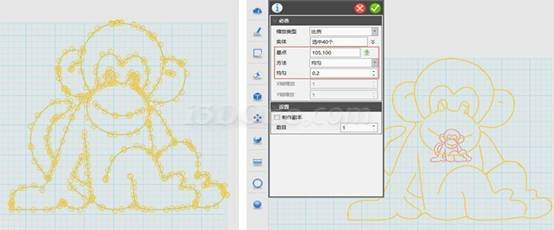

第三步，圖片導入后，如果大小需要調整，可拖動鼠標將草圖所有線條選中，選擇基本編輯中的縮放工具調整適合的大小。（當然，這一步也可以后面再做）

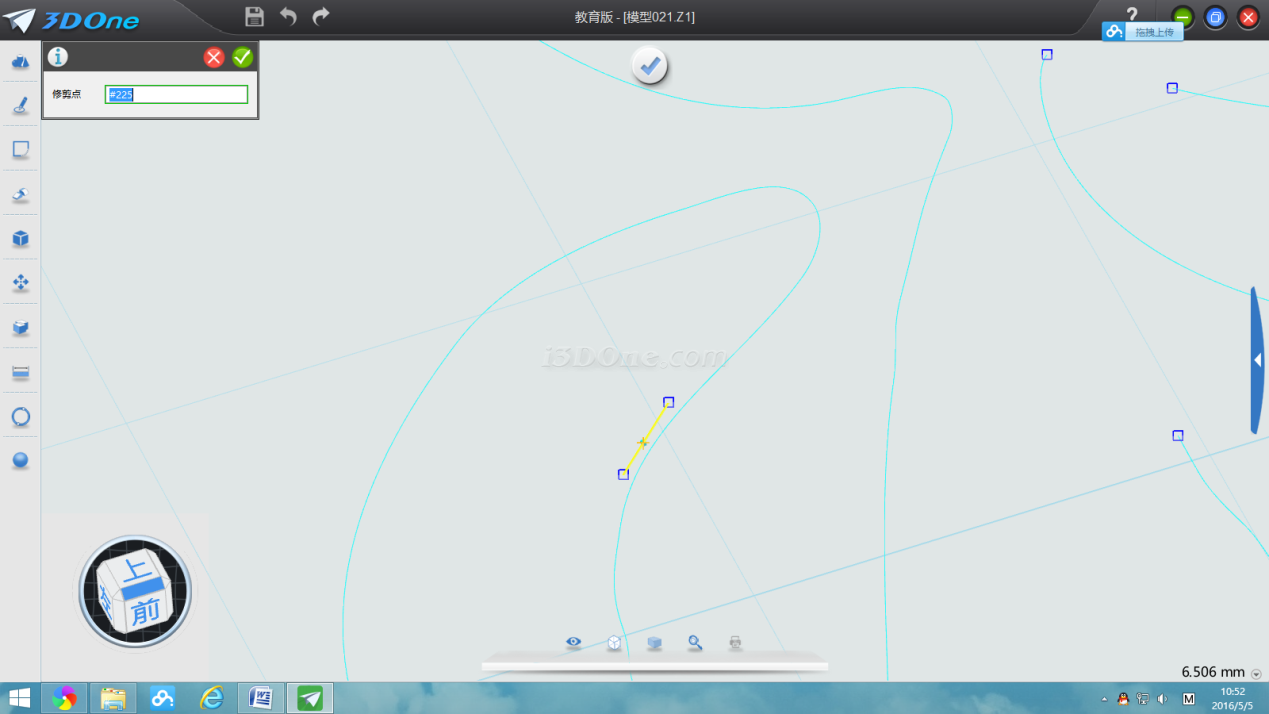

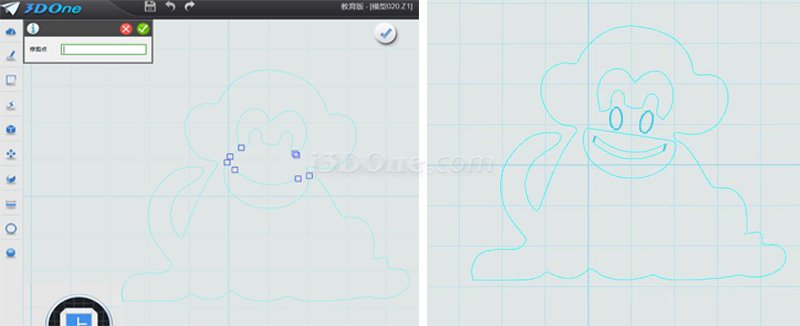

第四步，選擇草圖編輯中的單擊修剪放大草圖，將草圖中多余的線條剪掉得到猴子輪廓草圖。（注意：因?yàn)椴輬D必須是閉合曲線，修剪過程中可能會破壞一些原圖，可以在草圖上再進行補充以得到生動形象的圖案。）

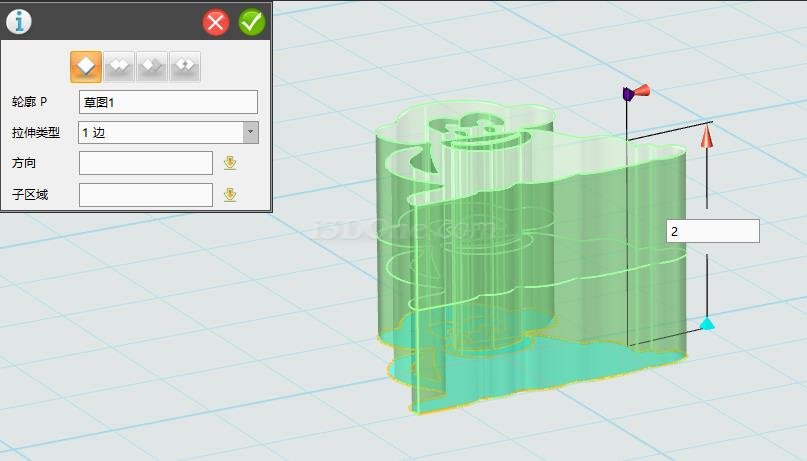

第五步，單擊完成，退出草圖編輯，選擇拉伸命令對草圖進行拉伸。（注意:能拉伸出實體的，說明修剪成功，否則退回仔細檢查是否還有多余線段或是未閉合區域。）

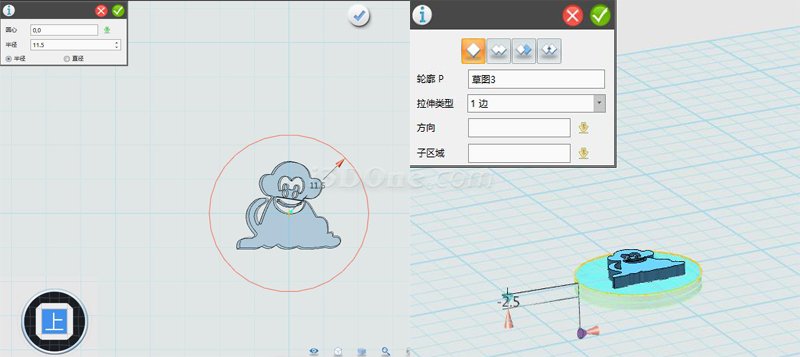

第六步，至此，后面的步驟你就應該會了。繪制圓形印章，繪制圓形并拉伸。（當然你也可以選擇其他形狀，尺寸根據猴子圖案自行調整）

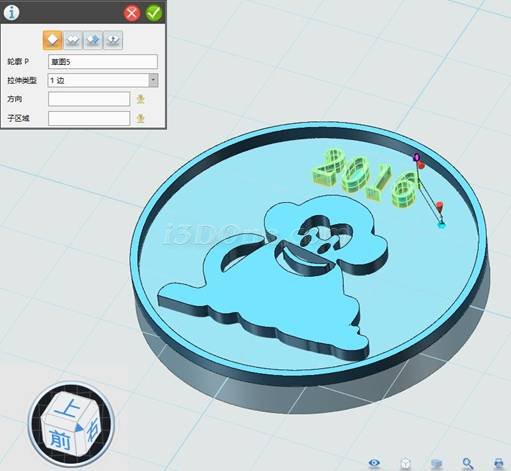

第七步，繪制同心圓并拉伸為印章添加一個圓形邊框，利用預制文字功能還可以在印章上寫上文字并拉伸相應尺寸。

好啦，一個小猴子的印章就做好了，你也可以自己發揮想象做成各種形狀，還可以加以變形制成鑰匙扣，趕快試試吧！
