在新行業趨勢的推動下，制造企業需要通過轉型升級來提升自己的核心競爭力。其中，CAD設計軟件從二維到三維的升級，也是企業轉型升級的重點內容之一。然而，不少企業擔心，CAD軟件從二維平面升級到三維建模,除了軟件的投入成本，還會有更大的學習成本。一般情況下，企業引進新的軟件后，要么招聘新的設計人員，但原有的人才資源會造成一定浪費；要么通過對原有的工程師進行系列的培訓，直到確保他們能掌握軟件的操作，而這存在著明顯的時間成本。

如何讓設計人員快速上手并熟練地應用新的三維CAD軟件呢？中望3D推出邊學邊用學習教程——“手把手教學式”功能詳解三維CAD教程，有效幫助設計人員在短時間內熟悉并掌握軟件的操作，從而降低企業引進新三維CAD軟件的學習成本。設計人員不再受限于傳統的學習模式，無需一邊操作軟件一邊切換視頻，而是直接在中望3D軟件環境中學習三維CAD操作。同時，還能夠制定專屬自己的三維CAD設計課程，即時記錄自己的學習進度和需克服的難點。

下面為大家介紹下中望3D這個內置教學系統的情況。

一、中望3D“邊學邊用”系統，學習互動更靈活

一般三維CAD軟件的“幫助文件”中，只有文字和圖片的說明，缺乏與軟件互動的模式。而中望3D內置的教學系統，能夠直接在軟件操作界面中顯示指引步驟，告訴你需要做什么，然后根據提示直接編輯圖紙，這樣保證你在使用基礎的中望3D命令構造和記錄零件過程中都能得到全程指導。

二、“邊學邊用”實例教程

中望3D內置的教學系統，能夠讓初學者輕松上手，即學即用。下面將結合視圖為大家介紹下操作情況。

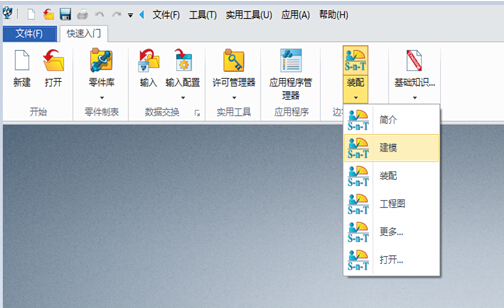

1、打開軟件，進入“快速入門”界面，點擊“邊學邊用”選擇“裝配”，會彈出如下界面。

圖/邊學邊用——裝配

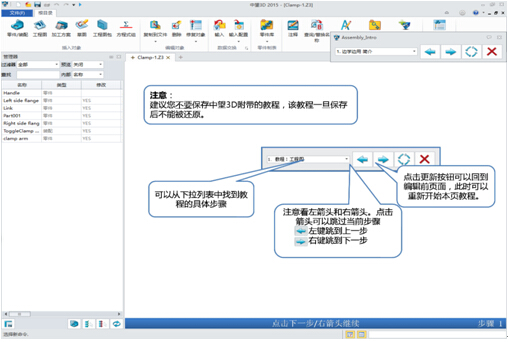

2、可以看到界面中關于“邊學邊用”的一些簡介和注意事項。點擊右鍵跳到下一步。

圖/邊學邊用——簡介

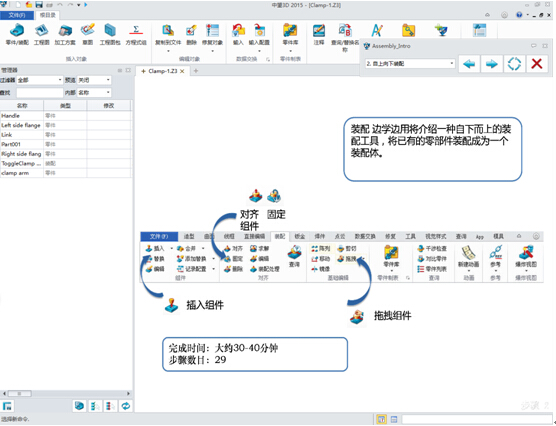

3、系統會介紹如何將已有的零部件裝配成一個裝配體，如下圖所示。

圖/裝配工具欄

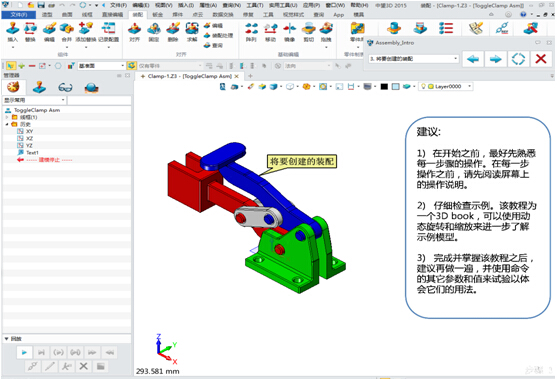

4、右鍵下一步，會出現將要創建的裝配圖和操作建議。

圖/將要創建的配件和建議

5、繼續右鍵，進去下一步，此時是在裝配選項界面，系統將會出現操作的步驟，初學者只需要按照提示的步驟，即可完成相應操作。

以下是后續的系列操作界面視圖：

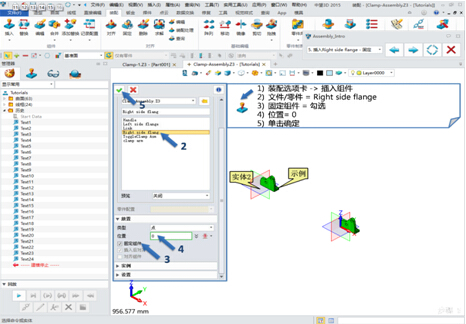

步驟1：插入Right side flange_固定

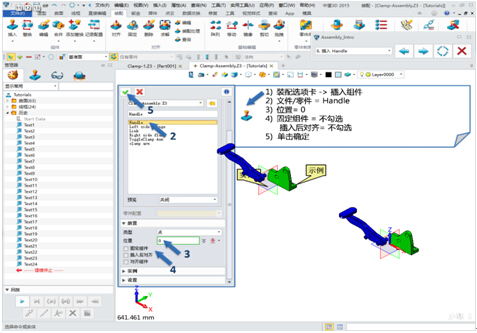

步驟2：插入Handle

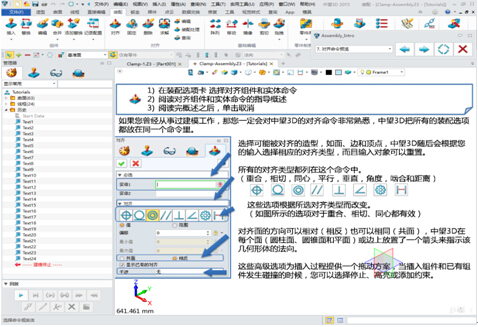

步驟3：了解對齊命令瀏覽

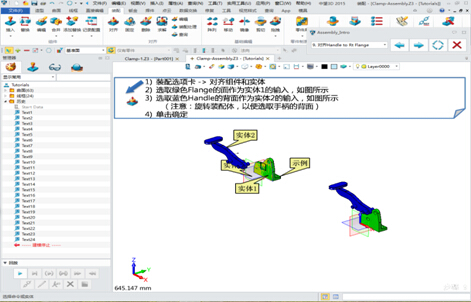

步驟4：對齊Handle to Rt Flange

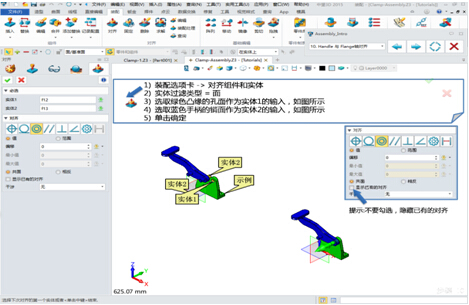

步驟5：對齊Handle與Flange軸

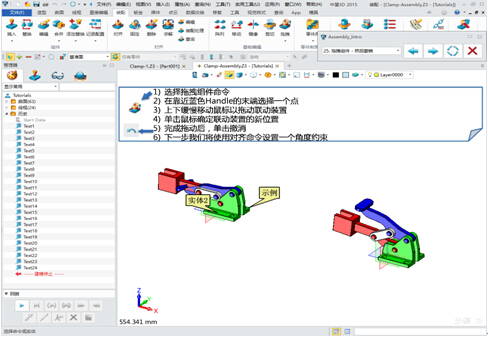

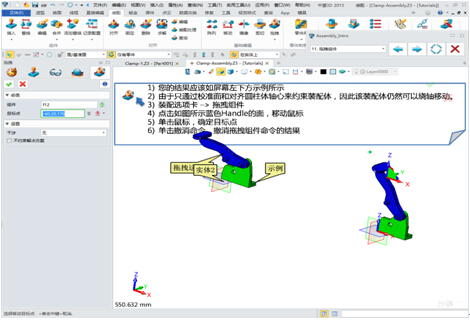

步驟6：拖拽組件

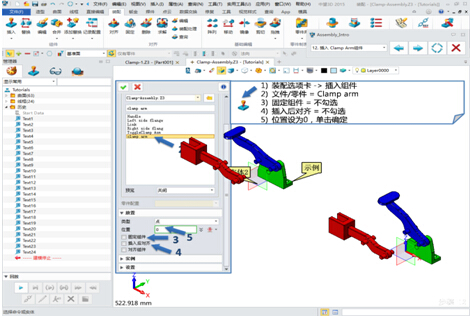

步驟7：插入Clamp Arm組件

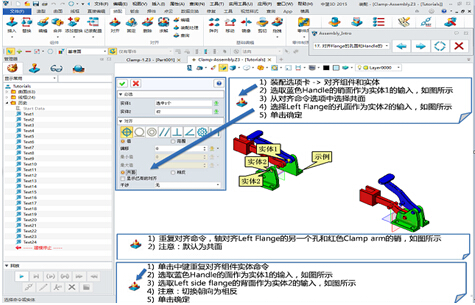

步驟8：Clamp Arm與Flange對齊

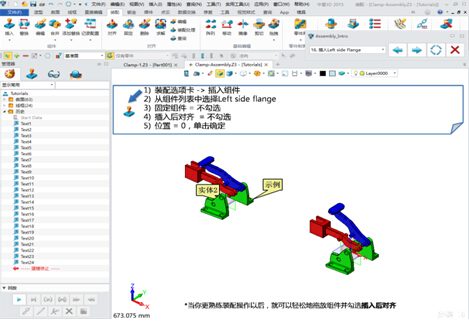

步驟9：插入Left side Flang

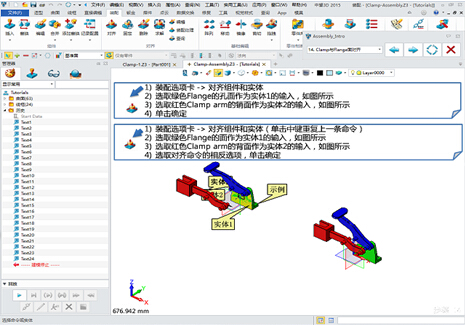

步驟10：重復對齊命，令對齊Flange和Clamp Arm

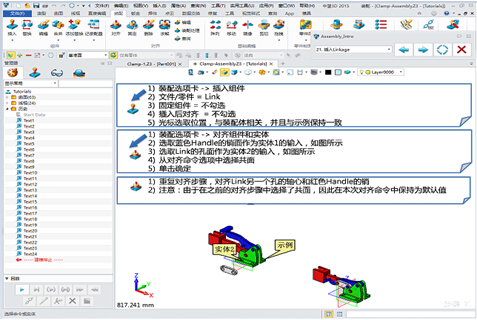

步驟11：插入Link并對齊

步驟12：拖拽組件。由于裝配體組件間會相互交叉/干涉，組件并沒有完全約束，因此需要進行下步操作，矯正對齊好的Link

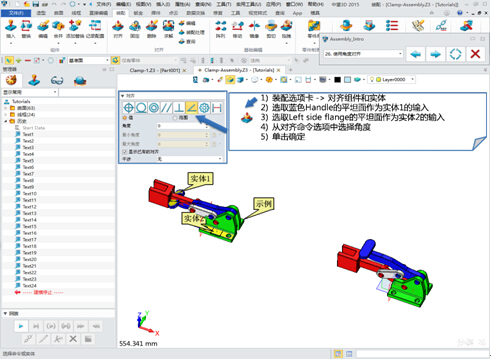

步驟13：使用角度對齊

步驟14：修改角度對齊，即完成了裝配操作

三、定制企業內部培訓教程，高效、全面延續設計資產

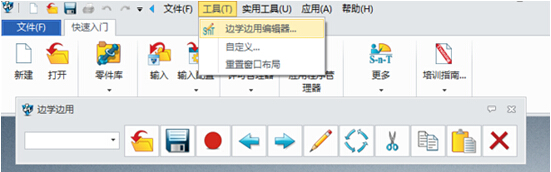

中望3D“邊學邊用”功能除了可以幫助初學者更系統、快速地掌握三維CAD設計，還能夠結合企業自有的設計資源（如圖紙、標準等），通過中望3D內置的教學系統（如下圖所示），定制出系列的培訓教程，供后續加入企業的員工學習，既學習三維CAD設計，又掌握企業設計思路，保證新員工快速上崗，實現企業資源最大化。
