CAD如何完成尺寸公差標注

在CAD中，創建標注樣式時可以為每一個尺寸都附加上尺寸公差，但是公差并不是每一個尺寸都需要，我們可以通過“特性”選項板來修改已有標注的公差。接下來我們一起來看一下怎樣利用對象特性管理器編輯尺寸公差標注的吧！

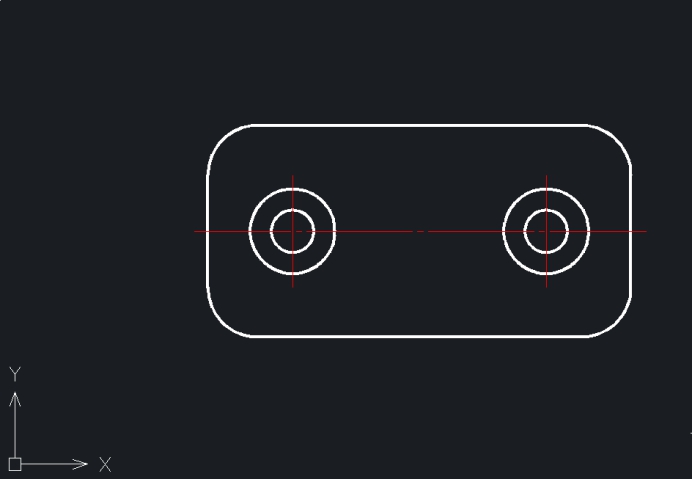

1. 打開一個圖形文件，如下圖所示，我們將一步步對左右兩個孔的間距進行標注，并且附加上極限偏差“+0.05”和“-0.02”。

CAD如何完成尺寸公差標注

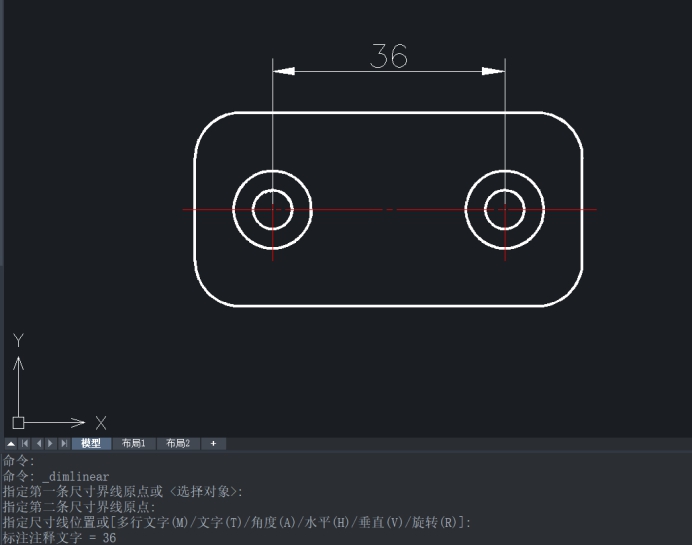

2. 依次點擊【標注】——【線性】按鈕，根據命令行提示，確保打開對象捕捉，依次選取左邊圓心和右邊圓心，向上拉出合適的尺寸線位置，如下圖所示。

CAD如何完成尺寸公差標注

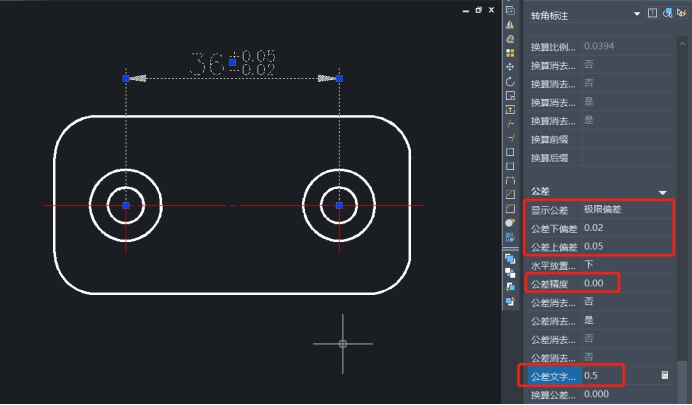

3. 選擇完成的線性標注36，按Ctrl+1快捷鍵，彈出【特性】選項板，在【公差】選項組的【顯示公差】下拉列表中選擇【極限偏差】，在【公差精度】中選擇“0.00”，在【公差上偏差】數值框中輸入“0.05”，在【公差下偏差】中輸入“0.02”，在【公差文字高度】中輸入“0.5”，如下圖所示。

CAD如何完成尺寸公差標注

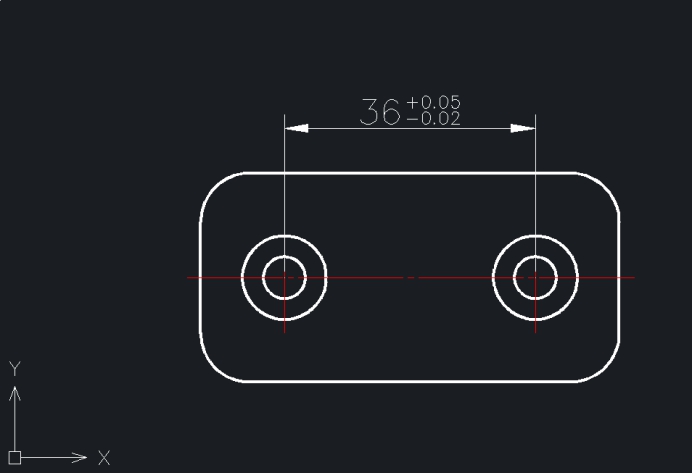

4. 關閉【特性管理器】，按“Esc”鍵取消標注對象的選擇，效果如下圖所示，已經完成了對這個線性標注添加尺寸公差的操作。

CAD如何完成尺寸公差標注



以上是完成尺寸公差標注的一個方法，用這個方法我們還可以標注“對稱”“極限尺寸”“基本尺寸”等形式的帶有公差的尺寸。
