CAD中設置多重引線標注樣式的方法
在CAD中，一般的標注樣式都是在【格式】——【標注樣式】中設置，而多重引線標注樣式需要在【多重引線樣式管理器】中設置，接下來就給大家介紹一下怎樣設置多重引線。

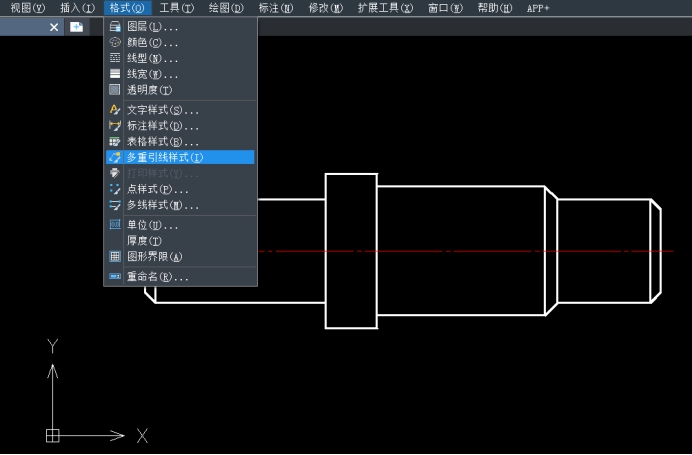

1. 打開CAD軟件，依次點擊CAD編輯器上方的【格式】——【多重引線樣式】，或者是在命令行輸入MLEADERSTYLE并按回車鍵確認。

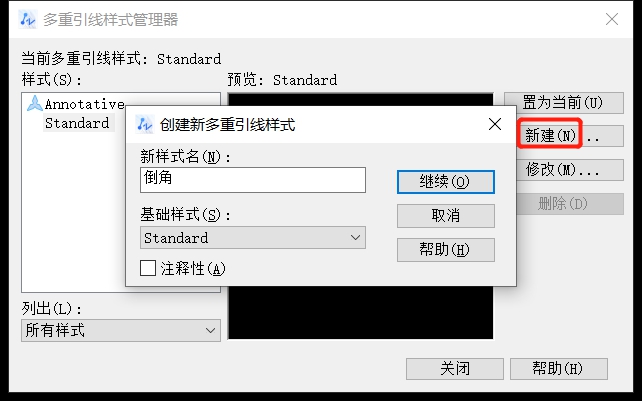

2. 進行上面的操作后，會彈出【多重引線樣式管理器】對話框，單擊【新建】按鈕，將這個新樣式的名稱設置為“倒角”，接著點擊【繼續】，會彈出【修改多重引線樣式：倒角】對話框。

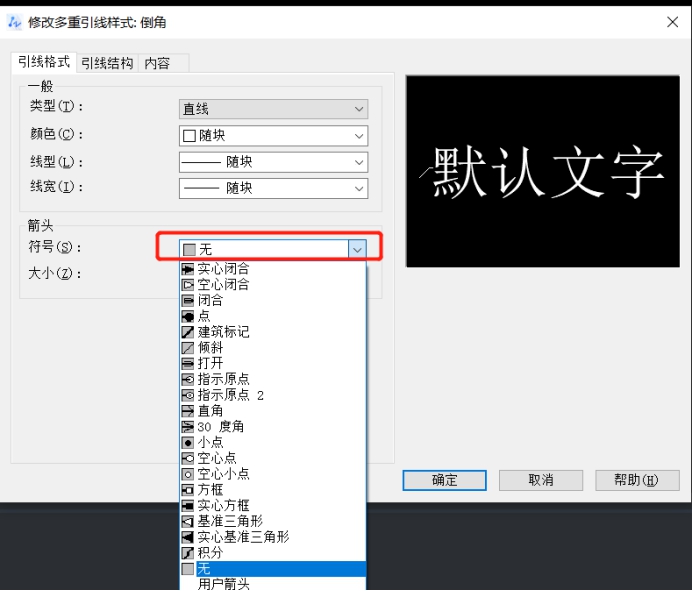

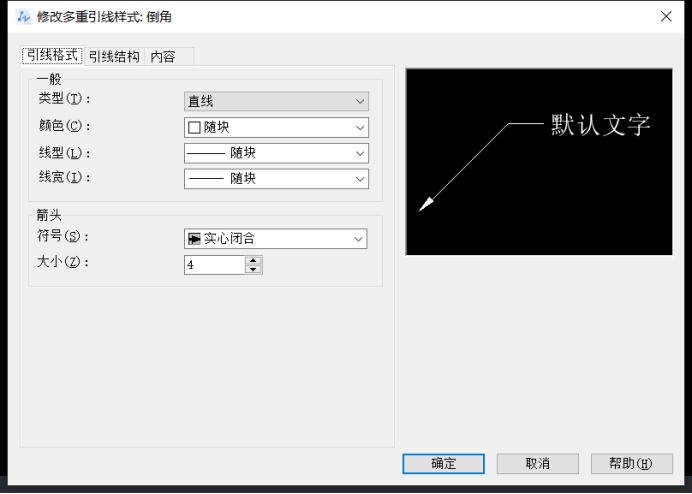

3. 在【修改多重引線樣式：倒角】對話框中，打開的是【引線格式】選項卡，由于倒角引線標注不需要箭頭，因此在【箭頭】選項組中的【符號】下拉列表中選擇【無】，如下圖所示。

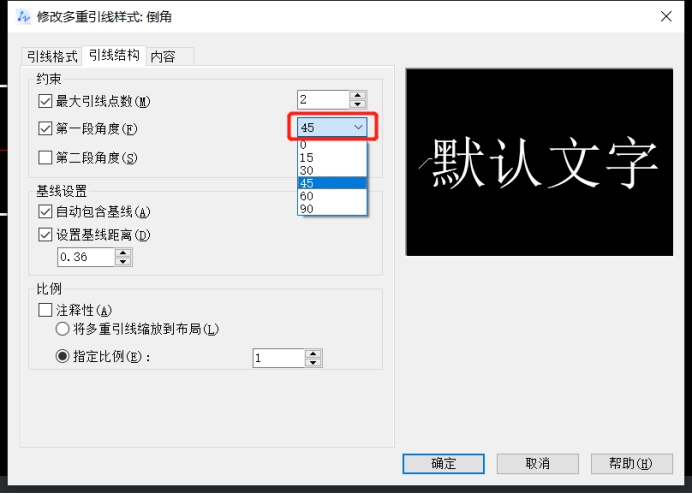

4. 選擇【引線結構】選項卡，勾選【第一段角度】并設置為45，這樣不必設置極軸也可以自動將第一段引線設置為45°角。

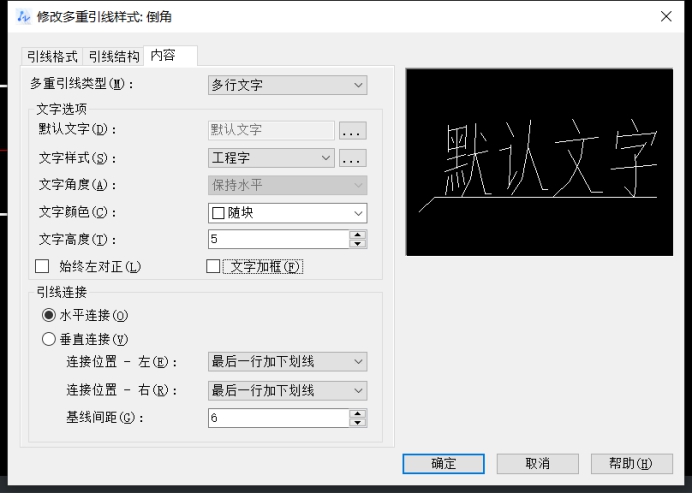

5. 選擇【內容】選項卡，將【文字樣式】選擇為【工程字】，【文字高度】設置為5，將【引線連接】選項組中的【連接位置-左】和【連接位置-右】都設置為【最后一行加下劃線】，【基線間距】設置為6，點擊【確定】按鈕，回到【多重引線樣式管理器】對話框，點擊【關閉】按鈕，設置就完成了。
以上就是在CAD中設置多重引線標注樣式的方法，以上的設置數值僅供參考，大家可以根據自己的繪圖要求來設置。
